ハイパスフィルター回路は、音声やセンサー信号から不要な低い周波数を弱め、必要な高い周波数を取り出すために使われる基本回路です。

回路図は一見するとコンデンサーと抵抗が直列に置かれただけに見えますが、周波数によってコンデンサーの働きが変わるため、信号の流れも変化します。

この記事ではRCハイパスフィルターの構成、回路方程式、遮断周波数、回路図を読むときのポイントを順に解説します。

オーディオ機器、マイク入力、電子工作、計測回路などに共通する考え方なので、式と信号の動きを結び付けて理解していきましょう。

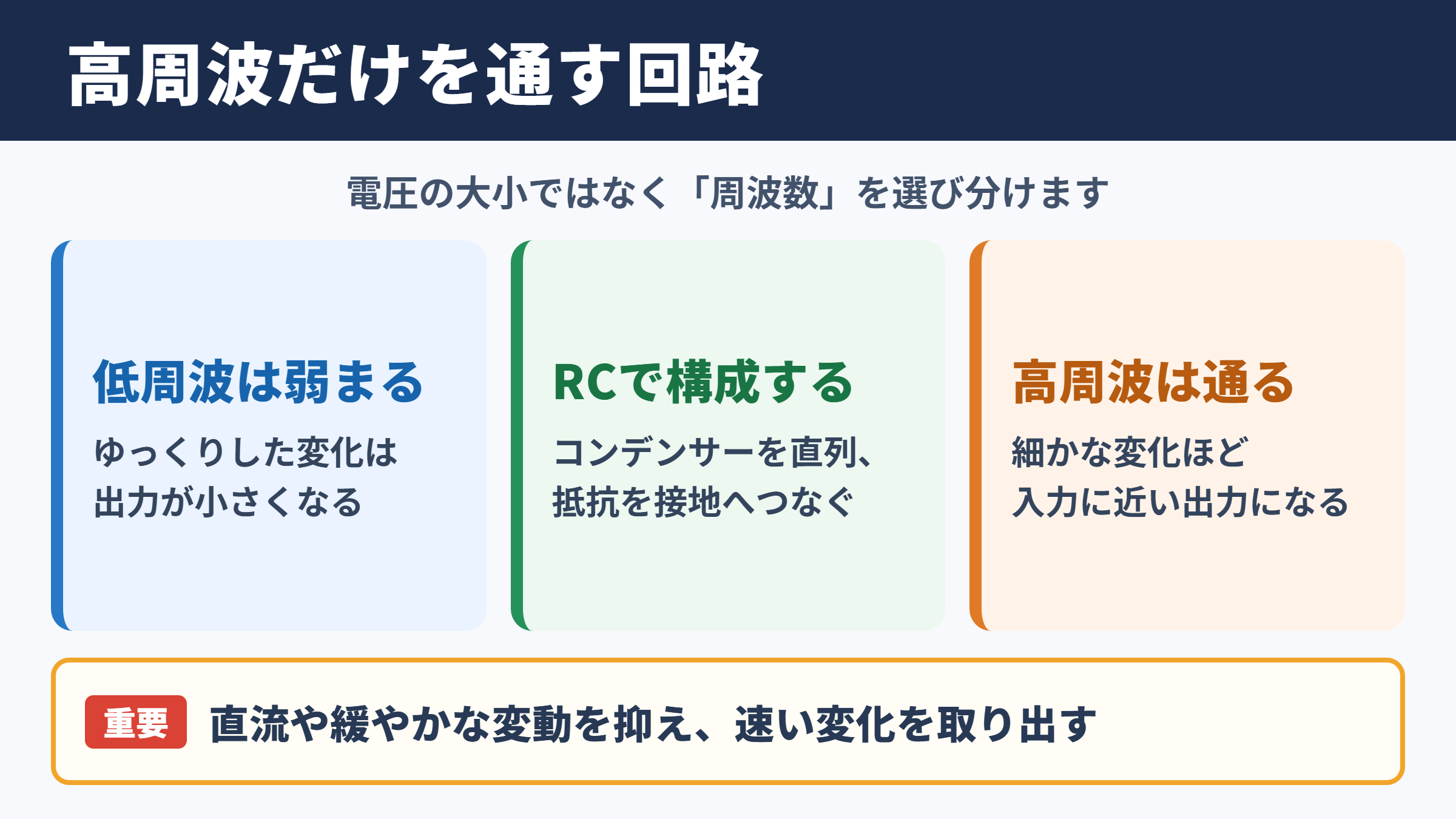

ハイパスフィルター回路の意味と基本原理

それではまずハイパスフィルター回路について解説していきます。

高周波を通して低周波を弱める回路

ハイパスフィルター回路とは、高い周波数の信号を通し、低い周波数の信号を弱める回路です。

ハイパスは英語のhigh passに由来し、高い周波数帯域を通過させるという意味を持ちます。

ここでいう高い、低いは信号の電圧の大きさではなく、1秒間に波が繰り返される回数である周波数を表します。

たとえば100 Hzのゆっくりした変化より、10 kHzの細かな変化のほうが、RCハイパスフィルターを通り抜けやすくなります。

代表的な回路では、入力側にコンデンサーを直列に入れ、その後に抵抗を接地側へ接続します。

出力は通常、抵抗の両端から取り出します。

低周波ではコンデンサーが電流を流しにくいため、抵抗に現れる出力電圧は小さくなります。

反対に高周波ではコンデンサーが電流を通しやすくなり、入力信号に近い電圧が抵抗に現れます。

身近な例として、音響機器で低い振動や風切り音を減らし、話し声の明瞭さを整える用途が挙げられます。

センサー回路では、温度変化のような緩やかな変動を除き、急な振動や衝撃だけを検出したいときにも役立つでしょう。

RC回路におけるコンデンサーと抵抗の役割

RCハイパスフィルターでは、コンデンサーが周波数を選び、抵抗が出力電圧を作る役割を担います。

コンデンサーは電気をためる部品ですが、交流信号に対しては周波数に応じた通しにくさを持ちます。

この通しにくさは容量リアクタンスと呼ばれ、周波数が高くなるほど小さくなります。

つまり、高周波ではコンデンサーの抵抗のような働きが小さくなり、信号電流が流れやすくなります。

一方、抵抗の値は理想的には周波数によって変わりません。

コンデンサーを通った電流が抵抗に流れることで、オームの法則に従った電圧が抵抗の両端に発生します。

その電圧を出力として使うため、抵抗の位置と出力端子の位置を取り違えないことが大切です。

式から分かるように、周波数fが大きくなると分母が大きくなり、Xcは小さくなります。

たとえば同じコンデンサーでも、低い音には大きな壁として働き、高い音には小さな壁として働くイメージです。

ただし実際の部品には誤差や損失があり、非常に高い周波数では配線や部品の寄生成分も影響します。

ローパスフィルターとの出力位置の違い

RCハイパスフィルターとローパスフィルターの大きな違いは、コンデンサーと出力を取り出す位置にあります。

ハイパスフィルターでは、入力からコンデンサー、出力点、抵抗、接地の順に回路がつながります。

この構成では抵抗の両端を観測するため、高周波で電流が流れやすくなったときに出力が大きくなります。

ローパスフィルターは、入力から抵抗、出力点、コンデンサー、接地の順に置く構成が基本です。

こちらは低周波でコンデンサー側へ電流が流れにくく、出力点に電圧が残りやすくなります。

比較項目	ハイパスフィルター	ローパスフィルター
直列側の部品	コンデンサー	抵抗
接地側の部品	抵抗	コンデンサー
通しやすい信号	高周波	低周波
低周波の出力	小さい	大きい
高周波の出力	大きい	小さい

回路図を見て部品名だけを覚えるより、どちらの部品の両端から出力を取っているかを確認するほうが、動作を正しく判断しやすくなります。

同じ抵抗とコンデンサーの組み合わせでも、出力点が変われば用途が逆になる点に注意が必要です。

RCハイパスフィルターの回路図と信号の流れ

続いてはRCハイパスフィルターの回路図と信号の流れを確認していきます。

基本回路図にある入力端子と出力端子

基本のRCハイパスフィルターは、入力と出力の間にコンデンサーを置き、出力点から抵抗を接地へつなぐ形です。

回路図では左側に入力電圧Vin、右側に出力電圧Voutが描かれることが一般的です。

Vinから伸びた配線の途中にコンデンサー記号があり、その先の接点がVoutになります。

Voutの接点から下方向へ抵抗が描かれ、抵抗の下端がグラウンド記号につながります。

グラウンドは回路の基準電位であり、多くの場合は0 Vとして扱います。

入力源と出力先もこの基準を共有することで、どの電圧を測っているかが明確になります。

コンデンサーを挟んでいるので、一定の直流電圧は定常状態では出力へ伝わりません。

一方で、入力電圧が変化する瞬間にはコンデンサーに電流が流れ、抵抗の両端に電圧が生まれます。

電子工作の回路図では、出力点に次段のアンプやマイコン入力がつながることがあります。

その入力抵抗も回路の抵抗値に影響するため、抵抗単体だけを見て設計値を決めないことが重要です。

低周波信号と高周波信号の通過経路

低周波信号では、コンデンサーの容量リアクタンスが大きくなります。

そのため入力電圧の大部分がコンデンサー側にかかり、抵抗に流れる電流は小さくなります。

抵抗に流れる電流が小さければ、Voutも小さくなります。

極端に低い周波数では、コンデンサーは回路をほぼ切り離す部品のように働きます。

直流は周波数0 Hzとして扱えるため、安定した直流成分は原則として通しません。

高周波信号になると容量リアクタンスが小さくなり、コンデンサーによる電圧の損失が減ります。

その結果、入力信号の変化が抵抗へ伝わり、出力電圧は入力電圧に近づきます。

ただし高周波であっても、出力が必ず入力と完全に同じになるわけではありません。

信号源の内部抵抗、負荷抵抗、配線の容量などが加われば、実際の振幅や位相は変化します。

たとえばスマートフォンの音声出力を別の増幅回路へ渡す場合、カップリングコンデンサーと入力抵抗がハイパスフィルターとして働きます。

低音が必要以上に減るときは、コンデンサー容量が小さすぎる、または後段の入力抵抗が低すぎる可能性があります。

過渡応答に現れるパルス状の出力

ハイパスフィルターは正弦波だけでなく、電圧が急に変わる信号に対しても特徴的な反応を示します。

入力が0 Vから一定電圧へ急に上がるステップ信号を考えます。

電圧が変化した直後、コンデンサーの両端電圧は急には変わりにくいため、出力側にも一時的に電圧が現れます。

その後、抵抗を通じてコンデンサーの電荷状態が変わり、出力電圧は時間とともに0 Vへ近づきます。

入力が上がった瞬間には正方向のパルスが出て、入力が下がった瞬間には反対方向のパルスが出ます。

この性質から、ハイパスフィルターは変化検出回路やエッジ検出の前段として利用されることがあります。

RCは時定数と呼ばれ、出力がどのくらいの速さで減衰するかを決めます。

たとえばRが10 kΩ、Cが1 μFなら、時定数RCは0.01 sです。

急な変化だけを拾いたい場合は時定数を短くし、ゆっくりした変化もある程度残したい場合は時定数を長く設定します。

遮断周波数と回路方程式の基本

続いては遮断周波数と回路方程式の基本を確認していきます。

遮断周波数の定義と求め方

RCハイパスフィルターの遮断周波数は、出力電圧が高周波域の約0.707倍になる周波数です。

遮断周波数はカットオフ周波数とも呼ばれ、フィルターの効き始めを示す基準になります。

出力電力で見ると、この点は高周波域に対して半分になる位置です。

ただし遮断周波数より低い信号が突然ゼロになるわけではありません。

実際には周波数が低下するほど、出力はなだらかに減っていきます。

一次のRCハイパスフィルターでは、遮断周波数より低い領域でおおむね1オクターブ当たり6 dB、10倍の周波数変化当たり20 dBの傾きで減衰します。

この式は、理想的な抵抗とコンデンサーだけで構成された一次RC回路を前提にします。

部品の誤差、後段の負荷、信号源抵抗を含めると、実際の遮断周波数は計算値からずれることがあります。

設計後は計算だけで終わらせず、測定やシミュレーションで確認すると安心です。

伝達関数と出力電圧の関係

回路方程式では、コンデンサーのインピーダンスを用いると周波数ごとの出力を表せます。

交流回路におけるコンデンサーのインピーダンスは、jを使ってZc ＝ 1 ／ jωCと書きます。

ωは角周波数であり、ω ＝ 2πfの関係があります。

ハイパスフィルターでは、抵抗RとコンデンサーのインピーダンスZcによる電圧分割として考えます。

出力は抵抗の両端なので、伝達関数HはRを分子に置いた式になります。

伝達関数の大きさは、低周波で小さく、高周波で大きくなります。

また位相も変化し、低周波側では出力が入力より進んだ状態になります。

遮断周波数では位相差が45度となることが、一次RC回路の重要な特徴です。

オシロスコープで入力と出力を同時に観測すると、振幅だけでなく波のずれからもフィルターの動作を確かめられます。

数式が難しく感じる場合でも、コンデンサーの通しにくさが周波数で変わり、その結果として電圧分割の比率が変わると捉えると理解しやすいでしょう。

数値計算による部品定数の確認

設計では、必要な遮断周波数を先に決め、扱いやすい抵抗またはコンデンサーを選んでから残りの値を計算します。

たとえば音声回路で、約160 Hzより低い成分を弱めたいとします。

抵抗を10 kΩ、コンデンサーを0.1 μFとすると、遮断周波数は約159 Hzになります。

この値では159 Hzが境目であり、160 Hzより低い音が完全に聞こえなくなるという意味ではありません。

たとえば80 Hzは遮断周波数の約半分なので、振幅はさらに小さくなります。

反対に1 kHzは遮断周波数より十分高く、出力の減衰は比較的小さくなります。

抵抗値を極端に大きくすると、漏れ電流や外来ノイズ、後段入力の影響を受けやすくなることがあります。

一方で抵抗値を小さくしすぎると、前段回路に必要以上の電流を求める場合があります。

計算値だけでなく、接続する回路とのバランスを見て部品定数を選ぶことが実用上のポイントです。

コンデンサー選びと実装時の注意点

続いてはコンデンサー選びと実装時の注意点を確認していきます。

静電容量と抵抗値による周波数設定

遮断周波数を下げたいときは、抵抗値またはコンデンサーの静電容量を大きくします。

式fc ＝ 1 ／ 2πRCでは、RとCの積が大きいほど遮断周波数が低くなります。

低音まで通したいオーディオ用の結合回路では、比較的大きな容量が必要になることがあります。

反対に、ゆっくりした変動を積極的に除去したい検出回路では、小さめの容量で高い遮断周波数を設定します。

容量を10倍にすれば、他の条件が同じなら遮断周波数はおよそ10分の1になります。

抵抗値を10倍にした場合も、理想計算では同様の関係です。

しかし同じ遮断周波数を作れる組み合わせは1通りではありません。

たとえば1 kΩと1 μF、10 kΩと0.1 μFは、どちらもRCの積がほぼ同じです。

前者は前段への負担が大きくなりやすく、後者はノイズや入力バイアス電流の影響を考える必要があります。

設計では周波数だけでなく、接続先の抵抗値、消費電流、入手しやすい部品系列も考慮しましょう。

極性コンデンサーと耐圧の確認

コンデンサーには、極性を持つ電解コンデンサーと、通常は極性を持たないセラミックコンデンサーやフィルムコンデンサーがあります。

信号が正負に振れる交流回路では、極性付きコンデンサーの向きと両端の直流電圧を慎重に確認する必要があります。

極性を逆に接続すると、特性の劣化や発熱、破損につながるおそれがあります。

小容量で信号品質を重視する用途では、フィルムコンデンサーが選ばれることもあります。

セラミックコンデンサーは小型で便利ですが、種類によっては電圧や温度で容量が変化するものがあります。

たとえば5 V回路であっても、外部機器との接続や異常時に加わる電圧を考慮する場面があります。

また電解コンデンサーは容量誤差が比較的大きい製品もあるため、正確な遮断周波数が必要な回路では実測を検討します。

回路図のプラス記号や部品の帯表示を見落とさないことが、安全な実装の基本です。

負荷抵抗と信号源抵抗による設計値の変化

RCハイパスフィルターの抵抗Rは、回路図に描かれた抵抗器だけで決まるとは限りません。

出力に接続されるアンプ、ADC、測定器などの入力抵抗は、フィルター抵抗と並列に働くことがあります。

並列接続では合成抵抗が小さくなるため、設計時より遮断周波数が高くなる可能性があります。

たとえば10 kΩの抵抗に10 kΩの入力抵抗が並列につながると、合成抵抗は5 kΩです。

そのままではRCの積が半分になり、遮断周波数は約2倍になります。

入力側の信号源抵抗も、特に高精度な設計では無視できません。

信号源抵抗が大きいと、コンデンサーと組み合わさって別の周波数特性を作る場合があります。

要素	回路への影響	確認したい点
出力先の入力抵抗	抵抗と並列になり合成抵抗を下げる	データシートの入力インピーダンス
信号源の出力抵抗	入力側の電圧降下や時定数に関係する	発生器、センサー、アンプの仕様
測定器の入力抵抗	測定中に周波数特性を変えることがある	オシロスコープのプローブ倍率
配線の寄生容量	高周波域の特性を変化させる	配線長、基板パターン、接続方法

特にブレッドボードで高周波信号を扱うと、配線の長さや接触状態が想定外の影響を与えることがあります。

設計式は出発点として使い、接続状態を含めて最終的な特性を確認する姿勢が大切です。

ハイパスフィルター回路の用途と確認方法

続いてはハイパスフィルター回路の用途と確認方法を確認していきます。

音声回路における直流遮断と低域調整

音声回路では、ハイパスフィルターが機器間の直流成分を遮断し、不要な低音を整える役割を果たします。

音声信号を別のアンプへ渡すとき、前段と後段の直流電圧が異なる場合があります。

そのまま直接接続すると、後段の動作点がずれたり、スピーカーから大きなノイズが出たりする可能性があります。

直列コンデンサーを入れると、信号の交流成分を通しながら直流成分を分けられます。

このとき後段の入力抵抗とコンデンサーがRCハイパスフィルターになります。

マイク入力では、手で触れたときの振動、机の揺れ、空調による低い風雑音などを抑える目的でも使われます。

ただし遮断周波数を高くしすぎると、男性の声や楽器の低音が細く感じられることがあります。

用途に応じて、会話の明瞭さを優先するのか、低域の豊かさを残すのかを決める必要があります。

ヘッドホン出力やライン入力など、接続規格によっても適切な設計は異なります。

音質を評価するときは、周波数特性だけでなく、実際に音を聴いて違和感がないか確認することが有効です。

センサー信号と変化検出への活用

センサー出力には、目的の変化だけでなく、ゆっくり変動する背景成分が重なることがあります。

たとえば加速度センサーで振動を見たい場合、姿勢のゆっくりした変化や重力成分が観測値に含まれることがあります。

ハイパスフィルターを使うと、一定に近い成分や緩やかな変化を弱め、急な振動に注目しやすくなります。

人感センサーや圧力センサーの信号処理でも、変化した瞬間を取り出す前処理として用いられます。

ただし、必要な信号まで低周波側にある場合は、フィルターが情報を失わせる原因になります。

歩行の周期、機械の回転数、監視したい振動周波数を事前に見積もることが重要です。

用途	弱めたい成分	残したい成分
マイク入力	風雑音、机の振動、直流オフセット	会話、必要な音声帯域
振動センサー	緩やかな姿勢変化、直流ずれ	衝撃、機械振動
スイッチ検出	安定した電圧状態	押下、開放時の変化
計測回路	長時間のドリフト	短時間の変動

フィルターはノイズを消す万能な部品ではなく、周波数によって信号を選別する仕組みです。

何をノイズと見なし、何を残すべき信号と見なすかを決めてから遮断周波数を設定しましょう。

ハイパスフィルター回路の構成と読み方のまとめ

ハイパスフィルター回路は、コンデンサーと抵抗を使って高周波を通し、低周波や直流成分を弱めるRC回路です。

基本構成ではコンデンサーを入力側に直列に置き、その後の出力点から抵抗を接地へ接続します。

コンデンサーの容量リアクタンスは周波数が高いほど小さくなるため、高周波ほど抵抗側に出力電圧が現れやすくなります。

遮断周波数はfc ＝ 1 ／ 2πRCで求められ、抵抗値と静電容量の積によって決まります。

回路図では部品の並びだけでなく、抵抗の両端から出力を取る位置、グラウンド、後段の入力抵抗を確認することが重要です。

音声回路では直流遮断と低域調整に、センサー回路では変化や振動の抽出に活用できます。

設計値は理想条件に基づくため、部品誤差、負荷、信号源抵抗を含めて実機で確かめるとよいでしょう。

まずは抵抗とコンデンサーを1組用意し、計算した遮断周波数と実測結果を比べながら回路図を読む練習をしてみてください。
