フィルムコンデンサの構造とは?材料・電極・製造工程の基本を解説!(構造図・メタライズド・セルフヒーリング)

フィルムコンデンサは、薄い絶縁フィルムと電極を重ねて電気を蓄える電子部品です。電源回路、モーター駆動回路、音響機器、照明機器など、安定した特性が求められる幅広い製品で使われています。

外見は小さな箱形や円筒形でも、内部には誘電体、電極、端子、保護層が機能的に配置されています。構造を理解すると、メタライズドフィルム方式やセルフヒーリングの意味、用途に応じた選び方もつかみやすくなるでしょう。

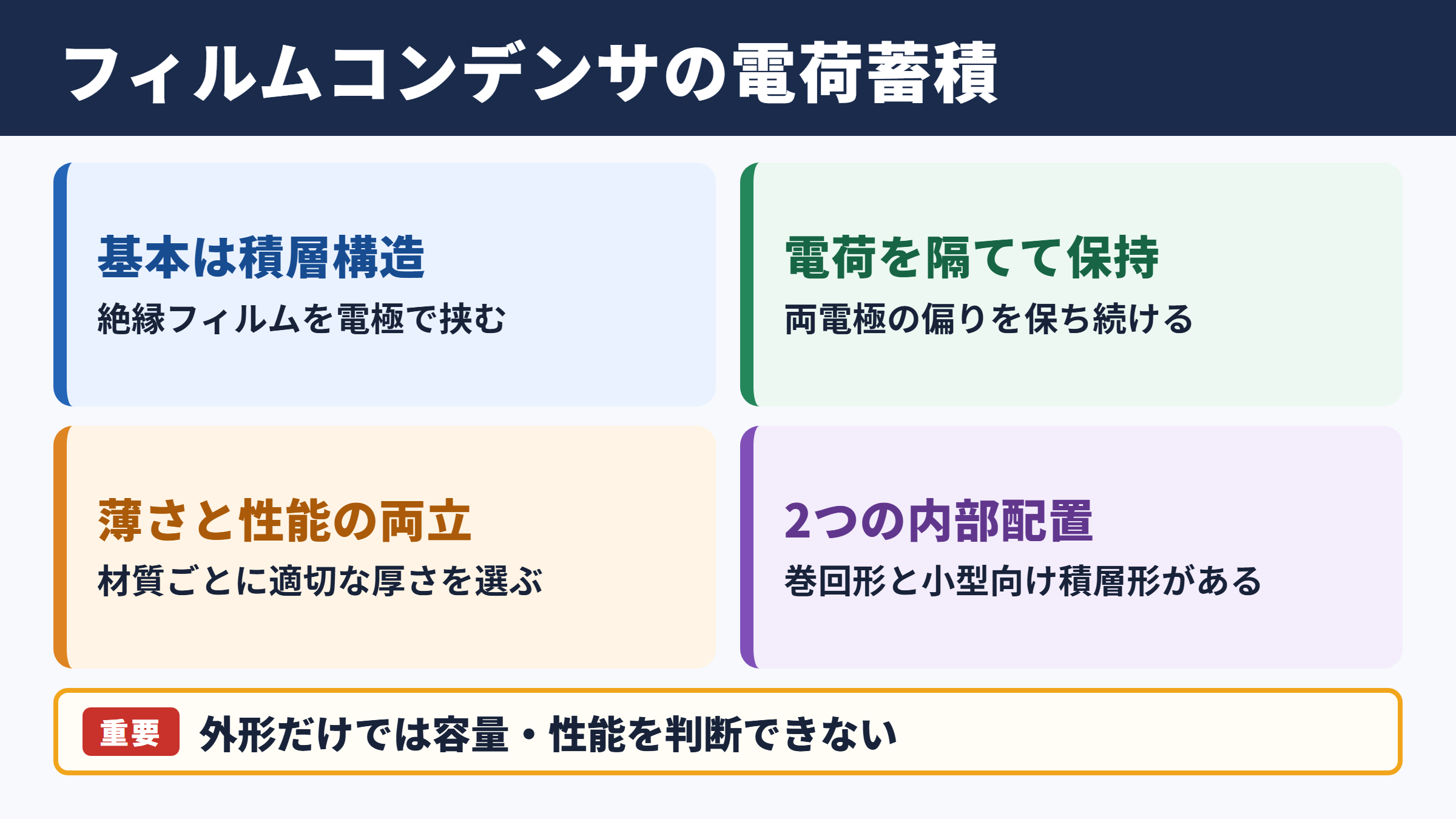

フィルムコンデンサの基本構造と電荷蓄積の仕組み

フィルムコンデンサの基本構造と電荷蓄積の仕組み

それではまずフィルムコンデンサの構造について解説していきます。

誘電体フィルムと電極による積層構造

フィルムコンデンサは、絶縁性を持つ薄いフィルムを電極で挟み込む構造によって電荷を蓄える部品です。

内部の中心となるのは誘電体と呼ばれる樹脂フィルムで、ポリプロピレン、ポリエステル、ポリフェニレンサルファイドなどが代表的です。フィルム自体は電気を通しにくいため、両側の電極が直接つながることを防げます。

電圧を加えると、一方の電極には電子が集まり、もう一方の電極では電子が不足した状態になります。この電荷の偏りを保持する働きが、コンデンサの基本です。

フィルムが薄いほど、同じ面積でも多くの電荷を蓄えやすくなります。ただし、薄くしすぎると耐電圧や加工時の扱いやすさに影響するため、材料ごとに適切な厚さが選ばれます。

たとえば家庭用エアコンの基板では、電源の揺らぎを抑える目的でフィルムコンデンサが使われることがあります。これは高い周波数の成分を扱いやすく、長期間の安定性を得やすいためです。

フィルムコンデンサの内部は、誘電体フィルム、電極、接続部、外装から成り立ちます。

誘電体が電荷を隔て、電極が電荷を受け持つことで、回路に必要な静電容量を作り出します。

構造を理解する際は、見た目の大きさだけで容量を判断しないことが大切です。同じ外形でも、フィルムの材質、厚さ、巻き方によって性能は大きく変わります。

巻回形と積層形の内部配置

フィルムコンデンサの内部配置には、フィルムを巻く巻回形と、複数の層を重ねる積層形があります。

巻回形では、長いフィルムと電極を重ねながら円筒状に巻き取ります。比較的大きな容量を作りやすく、モーター用や電力回路用の部品で見かける構造です。

積層形では、小さく切ったフィルムや電極の層を重ねてから一体化させます。基板に実装しやすい小型部品に向き、電子機器の内部で使われることが多くあります。

どちらの方式でも、電極同士が確実に接続され、かつ誘電体を挟んで絶縁されることが重要です。わずかなずれや異物でも、耐電圧や信頼性に影響する場合があります。

巻回形はフィルムの長さを利用できるため、比較的高い容量を得やすい点が特徴です。一方で積層形は低い背丈にまとめやすく、限られた基板空間を有効に使えます。

巻回形の確認ポイント

フィルムと電極を重ねて巻き、両端面から電極を取り出す構造です。

積層形の確認ポイント

複数の層を重ね、端子につながる電極部分を交互に配置する構造です。

用途に適した構造を選ぶには、容量だけでなく、実装スペース、電流、熱、振動への耐性も合わせて確認します。構造方式は部品の形状を決めるだけでなく、回路での使いやすさにも関わります。

静電容量を決める面積と距離

静電容量は、電極の面積が大きいほど増え、電極間の距離が短いほど増える性質があります。

基本的な関係は、平行板コンデンサの式で考えられます。実際のフィルムコンデンサは巻回や積層によって有効面積を大きくしています。

静電容量の基本式

C=ε0εrA/d

Cは静電容量で単位はF、ε0は真空の誘電率で単位はF/m、εrは比誘電率、Aは電極の有効面積で単位はm²、dは誘電体の厚さで単位はmです。

たとえば同じ材質のフィルムを使う場合、電極面積を2倍にすれば、ほかの条件が同じなら容量もおおむね2倍になります。反対にフィルムを厚くすると耐電圧を確保しやすくなる一方、容量は小さくなります。

この関係があるため、高容量と高耐電圧を同時に求める部品は大きくなりやすい傾向があります。設計者は必要な容量、使用電圧、許容できる寸法の折り合いを付けます。

フィルムコンデンサでは、材料の誘電率、電極面積、フィルム厚さの組み合わせが容量と耐電圧を左右します。

回路図で同じ容量値が示されていても、許容電圧や損失、温度特性まで同じとは限りません。部品表を見るときは、容量の数字だけで置き換えない姿勢が必要です。

誘電体材料と特性の違い

続いてはフィルムコンデンサに使われる材料を確認していきます。

ポリプロピレンフィルムの低損失特性

ポリプロピレンは、略してPPとも呼ばれ、低損失で高周波特性に優れた誘電体材料です。

交流が繰り返し加わる回路では、コンデンサ内部で生じる損失が発熱につながります。PPは損失を抑えやすいため、交流回路やパルス電流を扱う用途で選ばれます。

インバーター、電源の平滑回路、モーター駆動回路では、電流変化が速く大きい場合があります。このような場面では、発熱を抑えながら安定して動作する性質が役立ちます。

PPは温度や周波数による特性変化が比較的小さい点も長所です。精度を意識する回路や、長期間にわたって性能を保ちたい機器にも適しています。

一方で、同じ容量を小型化する点では、材料の性質から制約を受ける場合があります。小さな基板に大容量を収めたい場合は、部品の寸法と要求性能を見比べる必要があります。

低損失と優れた交流特性を優先するなら、ポリプロピレン系のフィルムが有力な選択肢になります。

たとえば照明器具の電源回路では、長時間の通電で温度が上がることがあります。周囲温度、放熱条件、印加電圧を考慮して定格に余裕を持たせることが、安定運用につながります。

ポリエステルとPPSの用途別の特徴

ポリエステルフィルムはPETとも呼ばれ、比較的小型にまとめやすく、汎用的なフィルムコンデンサで広く使われます。

一般的な電子回路では、容量、価格、実装性のバランスが求められます。ポリエステル系はそのバランスを取りやすく、信号の結合やノイズ対策などに利用されます。

PPSは耐熱性や寸法安定性に優れた材料として知られています。高温になりやすい場所や、温度変化による特性の変動を抑えたい用途で検討されます。

ただし、材料名だけで性能の優劣を単純に決めることはできません。同じ材料でも、フィルム厚さ、電極構造、封止方法、メーカーごとの設計で特性は変わります。

材料 主な特徴 向きやすい用途 確認したい項目
ポリプロピレン 低損失、交流特性 電力回路、パルス回路 許容リップル電流、温度
ポリエステル 小型化、汎用性 信号回路、一般電子機器 容量変化、使用電圧
PPS 耐熱性、寸法安定性 車載機器、温度変化の大きい回路 最高使用温度、実装条件

材料選定では、容量値だけでなく、回路に加わる電圧の種類も確認します。直流中心の回路と、高周波の交流が重なる回路では、重視すべき特性が異なります。

材料選びでは、低損失、小型化、耐熱性のどれを優先するかを先に決めます。

用途の条件を整理してからデータシートを確認すると、必要以上に大きな部品や不適切な材料を避けやすくなります。

材料ごとに異なる温度と周波数の影響

コンデンサの特性は、材料の種類によって温度や周波数の影響を受け方が異なります。

温度が上がる環境では、容量の変化、絶縁抵抗の低下、内部損失の増加などを確認する必要があります。特に電源回路の近くでは、周囲の発熱部品から熱を受けることがあります。

周波数が高くなると、理想的なコンデンサとしては扱えない領域が現れます。リード線や内部構造が持つわずかなインダクタンスが影響し、期待したインピーダンスにならない場合があります。

そのため、高周波ノイズを抑える目的では、フィルムコンデンサだけでなく、ほかの種類のコンデンサを組み合わせる設計も行われます。役割を分けることで、広い周波数帯に対応しやすくなります。

使用温度と周波数は、誘電体材料の選定だけでなく、容量値の安定性や寿命の見通しにも関わる条件です。

たとえば車載機器では、夏の高温と冬の低温の両方に耐える必要があります。室内で使う機器向けの部品をそのまま流用せず、使用環境に合う定格を確認しましょう。

メタライズド電極と箔電極の構造

続いては電極の作り方と内部接続の特徴を確認していきます。

メタライズドフィルムの薄膜電極

メタライズドフィルムとは、誘電体フィルムの表面に非常に薄い金属膜を形成した材料です。

金属膜にはアルミニウムや亜鉛を含む構成が使われ、フィルム上に電極として働く層を作ります。別の金属箔を重ねる方式よりも、部品を小型化しやすい点が大きな特徴です。

電極膜は全面を均一に覆うのではなく、端子接続のための余白や、絶縁距離を確保する部分を設けて作られます。この配置によって、巻回後に両端面から異なる電極へ接続できます。

メタライズド方式は、異常電流が流れたときに局所的な損傷を切り離せる設計につなげやすい構造です。これがセルフヒーリングという機能の土台になります。

一方で、薄い金属膜は大きな電流を流し続ける用途では制約を受けることがあります。高いパルス電流や大きなリップル電流が加わる回路では、許容電流の確認が欠かせません。

メタライズドフィルムの構成

誘電体フィルムの片面または両面に薄い金属膜を形成します。

複数のフィルムを重ねて巻くか積層し、端面の金属化処理によって外部端子へ接続します。

メタライズド構造は、小型化と自己回復性を両立しやすい一方で、電流条件に応じた選定が必要です。

金属箔電極の電流耐量

金属箔電極は、アルミニウムなどの金属箔を誘電体フィルムと重ねて使う構造です。

メタライズド方式に比べると、電極そのものに厚みがあるため、電流を流す経路を確保しやすい特徴があります。そのため、大きなパルス電流を扱う用途で選ばれることがあります。

たとえば急な電流の出し入れが繰り返される回路では、電極抵抗による発熱を無視できません。電極の抵抗が低いほど、同じ条件での発熱を抑えやすくなります。

ただし、箔電極方式はメタライズド方式ほど局所的な絶縁破壊を回復させる機能を持たない場合があります。短絡を招くほどの損傷を防ぐには、回路側の保護設計も重要になります。

電極方式 構造 主な長所 注意点
メタライズド電極 フィルム表面の薄い金属膜 小型化、セルフヒーリング 許容電流、膜の抵抗
金属箔電極 独立した金属箔 電流耐量、低抵抗 自己回復性の条件

回路で求められるのが容量維持なのか、大電流への耐性なのかによって、適した電極方式は変わります。外形や容量が似ていても、内部電極の方式まで確認することが大切です。

電流変化が大きい回路では、静電容量に加えて電極方式と許容リップル電流を確認する必要があります。

端面処理と外部端子の接続

フィルムコンデンサでは、内部電極と外部リード線または端子を確実につなぐ処理が必要です。

巻回した素子の端面には、金属を吹き付けるメタリコン処理が行われることがあります。端面に金属層を作ることで、内部の多数の電極端部をまとめて接続できます。

その後、リード線や端子板を取り付け、樹脂ケースや封止材によって保護します。外装は湿気、ほこり、振動、絶縁距離への配慮も担っています。

端子部の接続が弱いと、通電時の発熱や振動によって接触抵抗が増えるおそれがあります。特に大電流用途では、端子形状やはんだ付け条件まで含めて検討します。

家庭用機器の修理で部品を交換する場合も、端子の間隔だけを合わせるのは危険です。定格電圧、容量、公差、温度定格、難燃性などを元の部品と照らし合わせる必要があります。

内部電極から外部端子までの接続は、端面処理、リード接続、外装保護の組み合わせで成立します。

接続部は電気的な導通だけでなく、振動や熱に耐える機械的な強さも求められます。

セルフヒーリングと製造工程の基本

続いては自己回復の仕組みと製造時に管理される工程を確認していきます。

セルフヒーリングによる局所破壊の隔離

セルフヒーリングとは、メタライズドフィルムの一部で絶縁破壊が起きた際に、その周辺の電極膜を局所的に失わせて短絡を止める働きです。

異物や過電圧などでフィルムの一部に弱点が生じると、その箇所に電流が集中します。このとき薄い金属膜が瞬間的に蒸発または後退し、損傷部の周辺を絶縁状態に近づけます。

結果として、コンデンサ全体が完全な短絡に至ることを避けられる場合があります。ただし、これはすべての故障を元どおりに直す機能ではありません。

自己回復が繰り返されると、有効な電極面積が減り、容量が低下する可能性があります。過大な電圧や異常なサージを受け続ければ、最終的には性能低下や故障につながります。

セルフヒーリングは故障を無条件で防ぐ仕組みではなく、局所的な損傷を広げにくくするための機能です。

たとえば雷サージ対策が不十分な回路では、部品単体の自己回復性だけに頼れません。適切な保護素子や定格選定を組み合わせ、異常エネルギーそのものを抑える設計が必要です。

フィルム加工から巻回までの工程

フィルムコンデンサの製造は、材料フィルムの準備から始まり、電極形成、巻回または積層、接続、封止へと進みます。

メタライズド方式では、フィルムの表面に金属を薄く成膜し、必要な絶縁余白を設けます。電極の幅や余白の設計は、耐電圧、接続性、セルフヒーリング性に影響します。

次に、複数のフィルムを位置ずれがないように重ね、所定の張力で巻き取ります。張力が不適切だと、内部にすき間が生じたり、フィルムが傷んだりする原因になります。

巻回後には、素子を所定の寸法に整え、端面処理で電極を取り出します。さらにリード線を接続し、含浸や樹脂封止によって内部を保護します。

代表的な製造の流れ

フィルム準備

電極形成

巻回または積層

端面処理

端子接続

封止

検査

工程中には微細な異物、水分、しわ、電極の欠けを管理することが重要です。完成品の信頼性は、材料の性能だけでなく、こうした製造条件の積み重ねによって支えられます。

検査項目と品質管理の考え方

完成したフィルムコンデンサは、容量、耐電圧、絶縁抵抗、損失などの検査を経て出荷されます。

容量検査では、表示値に対して定められた公差に収まっているかを確認します。公差は部品ごとに異なるため、容量が同じでも交換部品として使えるとは限りません。

耐電圧試験では、使用時より高い条件を一定時間加え、絶縁性能に問題がないかを調べます。試験条件は部品の種類や規格、用途によって設定されます。

絶縁抵抗は、電荷を蓄えたあとにどの程度電流が漏れにくいかを見る指標です。絶縁抵抗が低いと、待機時の電力損失や回路動作への影響につながる場合があります。

検査項目 確認する内容 不具合時に起こりやすい影響
静電容量 表示値と公差の範囲 回路の時定数や周波数特性のずれ
耐電圧 絶縁破壊の有無 短絡、発熱、故障
絶縁抵抗 漏れ電流の大きさ 電荷保持の低下、消費電力増加
損失 交流時のエネルギー損失 発熱、寿命低下

品質管理では、容量だけでなく、絶縁性能と損失特性を合わせて評価することが欠かせません。

使用者側も、定格電圧を超えないこと、周囲温度を上げすぎないこと、端子に無理な力を加えないことを意識すると、部品本来の性能を活かしやすくなります。

フィルムコンデンサの構造と選定のまとめ

フィルムコンデンサは、誘電体フィルムと電極を組み合わせ、巻回または積層によって必要な容量と耐電圧を実現する電子部品です。

内部では、フィルムの材質が温度特性や損失に関わり、電極方式が小型化、電流耐量、自己回復性に関わります。ポリプロピレン、ポリエステル、PPSにはそれぞれ異なる得意分野があります。

メタライズドフィルムは、薄い金属膜を利用することで小型化しやすく、局所的な絶縁破壊に対するセルフヒーリングも期待できます。一方で、大きな電流を扱うときは、金属箔電極を含めた電極方式の違いを確認する必要があります。

製造では、電極形成、巻回、端面処理、端子接続、封止が順に行われます。わずかな異物や位置ずれも性能に影響するため、完成後には容量、耐電圧、絶縁抵抗、損失などが検査されます。

部品を選ぶ際は、容量値だけでなく、定格電圧、使用温度、周波数、許容電流、外形寸法を回路条件と照らし合わせましょう。データシートで内部構造や用途区分まで確認すると、より適切なフィルムコンデンサを選びやすくなります。
