kVAとkWの違いは？電力の関係と換算の考え方を解説！（力率）

kVAとkWの違いは？電力の関係と換算の考え方を解説！（力率）

電気設備の容量を確認するとき、kVAとkWという似た単位を目にすることがあります。

どちらも電力に関係する単位ですが、表している対象は同じではなく、力率を含めて考えなければ正しい換算はできません。

受電設備、発電機、変圧器、UPS、空調機器などを選定する場面では、単位の混同が容量不足や過大な設備投資につながることもあります。

この記事ではkVAとkWの基本的な違い、力率との関係、実務で使いやすい換算方法をわかりやすく解説します。

kVAとkWの違い

それではまず、kVAとkWが何を表す単位なのかについて解説していきます。

kWが示す有効電力

kWはキロワットと読み、実際に仕事へ変わる電力である有効電力を示す単位です。

モーターを回す、ヒーターを発熱させる、照明を点灯させるといった働きに使われる電力がkWにあたります。

一キロワットは千ワットであり、消費電力量の単位であるkWhとも深い関係があります。

たとえば10kWの機器を一時間運転した場合、消費電力量は10kWhです。

電気料金の算定や実際の負荷の把握では、kWを中心に考える場面が多いでしょう。

設備の銘板に消費電力が5kWと書かれているなら、通常はその機器が有効に使う電力の大きさを表しています。

kVAが示す皮相電力

kVAはキロボルトアンペアと読み、電圧と電流を掛け合わせた皮相電力を示します。

交流回路では、電圧と電流の波形に時間的なずれが生じることがあります。

このずれを考慮せず、電圧と電流の大きさだけから求める見かけ上の電力がkVAです。

変圧器や発電機、無停電電源装置では、実際に流れる電流による発熱や容量の制約を受けるため、kWよりもkVAで定格が示されるケースが少なくありません。

たとえば100kVAの変圧器は、条件に応じて100kWを常に供給できるという意味ではありません。

力率が一であれば100kWに相当しますが、力率が下がれば取り出せる有効電力も小さくなります。

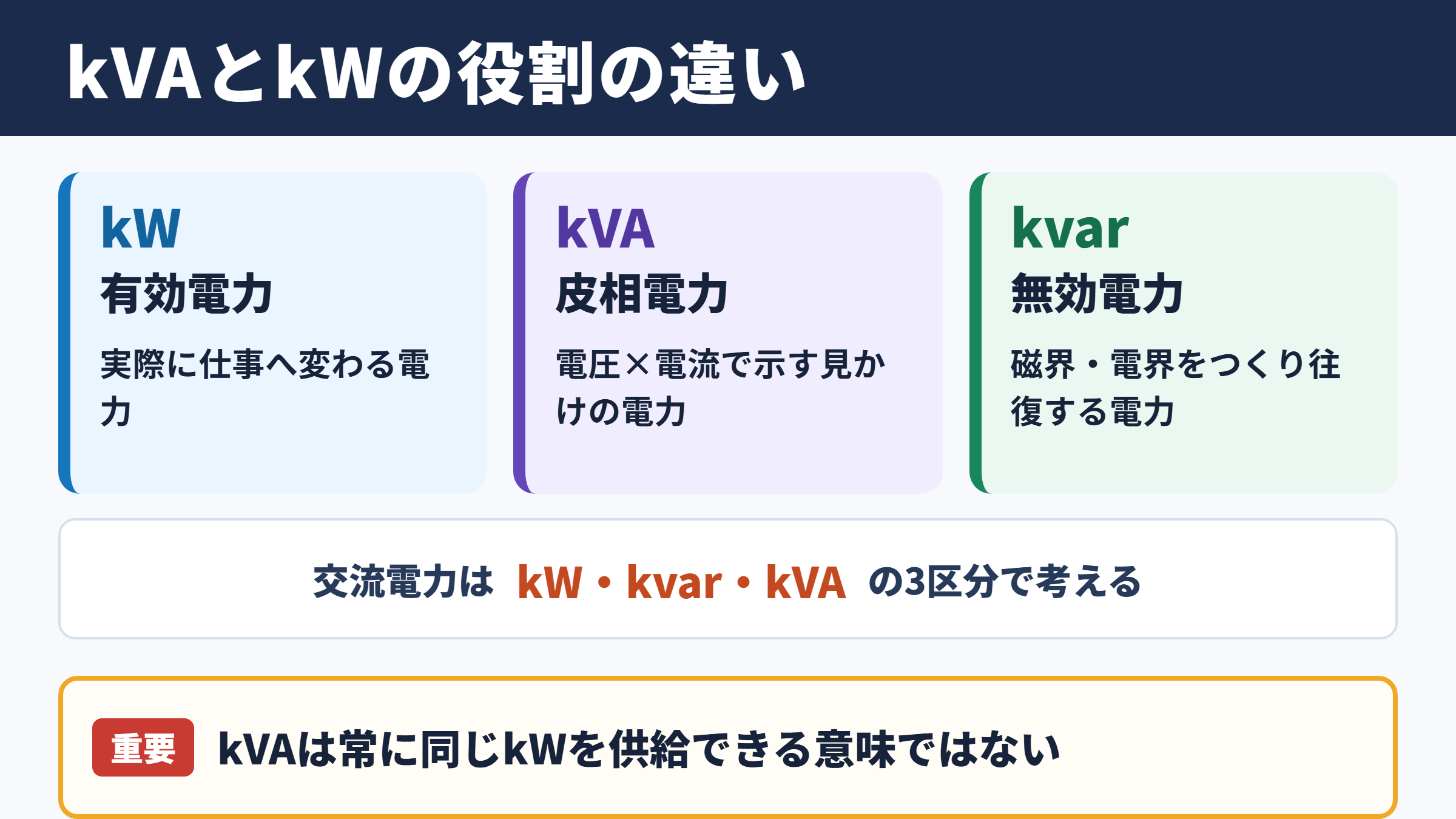

無効電力を含む三つの電力

交流電力を理解するには、有効電力、無効電力、皮相電力という三つの区分を押さえることが大切です。

無効電力はkvarで表され、コイルやコンデンサの磁界や電界をつくるために往復する電力です。

モーターや変圧器などの誘導性負荷では、無効電力が発生しやすい傾向があります。

つまり、kVAは設備側から見た電力の大きさ、kWは負荷が実際に活用する電力の大きさと考えると理解しやすくなります。

kVAとkWが一致するのは力率が一の場合だけという点が、最初に押さえたい要点です。

力率と電力の関係

続いては、kVAとkWを結び付ける力率について確認していきます。

力率の意味

力率は、皮相電力のうちどれだけが有効電力として使われているかを示す割合です。

一般的には百分率または小数で表し、力率80パーセントは0.8と同じ意味になります。

抵抗負荷に近い電熱器などでは力率が一に近くなりやすく、モーターや安定器を含む機器では低くなる場合があります。

力率が低いと、同じkWを得るためにより大きな電流を流す必要があります。

その結果として配線の損失が増え、変圧器や遮断器にも大きな負担がかかります。

電力を効率良く使うためには、消費電力量だけではなく、力率の状態にも目を向ける必要があります。

有効電力を求める基本式

kVAからkWを求める基本式は、皮相電力に力率を掛ける形です。

この式は単相回路でも三相回路でも、電力の単位同士を換算する考え方として共通です。

ただし、実際の電圧や電流からkVAを求める場合は、単相と三相で計算式が異なります。

機器の仕様書にkVAと力率が並んでいれば、必要なkWを比較的簡単に把握できます。

反対に力率が記載されていない場合は、メーカー資料や設計条件を確認することが重要でしょう。

皮相電力を求める逆算式

必要なkWから必要なkVAを求めるときは、力率で割ります。

発電機やUPSの容量を選ぶとき、kWだけで判断すると不足が起きる理由はここにあります。

同じ有効電力でも力率が低いほど必要なkVAは大きくなるためです。

特に始動電流が大きいモーター負荷や、整流回路を持つ電子機器が多い設備では、定常時の数値だけでなく瞬時の負荷特性も確認する必要があります。

単相と三相の換算方法

続いては、単相回路と三相回路における電力計算の違いを確認していきます。

単相回路の計算式

単相交流の皮相電力は、電圧と電流を掛けて求めます。

電圧をV、電流をAとすると、VAはV×Aです。

千単位に換算したい場合は、計算結果を千で割るとkVAになります。

家庭用の電気機器や小規模な業務用機器では、単相回路が使われることがあります。

ただし単相200Vという表記だけで、三相200Vと同じように扱ってはいけません。

電圧値が同じでも、相数が違えば電力計算の考え方は変わります。

三相回路の計算式

三相交流の皮相電力は、線間電圧と線電流にルート3を掛けて求めます。

三相モーター、業務用空調、工作機械、受変電設備では三相交流が広く利用されています。

三相200Vで100Aが流れる場合、皮相電力は約34.6kVAになります。

力率が0.8なら有効電力は約27.7kWです。

この差を見落とすと、設備容量や契約電力に関する検討にずれが生じる可能性があります。

電圧と電流から確認する注意点

実測した電圧と電流から電力を計算する場合、力率を正しく把握することが欠かせません。

クランプメーターで電流だけを測り、定格電圧を掛けただけでは、通常はkVAまでしか把握できません。

有効電力を知りたい場合には、力率も測定できる電力計や電力品質アナライザが役立ちます。

また、インバーター機器やスイッチング電源を含む回路では、高調波の影響にも注意が必要です。

波形がきれいな正弦波ではない場合、単純な計算値と実測値が一致しにくいことがあります。

設備選定では定格値、実測値、負荷変動の三つを照らし合わせる姿勢が重要です。

設備容量の選定ポイント

続いては、kVAとkWを設備選定へ生かすポイントを確認していきます。

変圧器容量の考え方

変圧器の定格容量は一般にkVAで示されます。

変圧器は負荷へ供給する電圧と電流の大きさによって発熱や損失が決まるため、皮相電力を基準にする必要があるためです。

複数の負荷を接続する場合は、それぞれのkWだけを合計するのではなく、負荷ごとの力率も考慮して合計kVAを確認します。

同時にすべての機器が最大出力で動くとは限らないため、稼働率や需要率を設計条件へ組み込むこともあります。

一方で余裕を大きく取りすぎると、初期費用だけでなく軽負荷時の効率面で不利になる可能性もあるでしょう。

容量選定では、将来の増設計画と現状の負荷実態を両方見ることが大切です。

発電機とUPS容量の考え方

発電機やUPSは、kVA定格とkW定格の両方が記載されている製品が多く見られます。

たとえば100kVAと80kWと表示されている場合、定格力率0.8を前提としていると読み取れます。

接続する負荷の力率が低いと、kWに余裕があってもkVA定格を超える可能性があります。

逆に力率が高い負荷であっても、瞬時停電対策やバッテリー運転時間など、別の条件も無視できません。

仕様書の数値を一つだけ見て選ばず、力率、過負荷許容、始動特性、バックアップ時間を総合的に比べる必要があります。

余裕率を設定する考え方

容量選定では、計算上の必要容量に一定の余裕率を持たせることがあります。

余裕率は一律の固定値ではなく、負荷の変動、将来増設、使用環境、保守方針によって決めるものです。

たとえば負荷が常に変動する工場では、ピーク時のkVAを基準に余裕を検討する必要があります。

一方、稼働条件が安定した設備では、過度に大きな容量を選ばないほうが経済的な場合もあります。

定格容量ぴったりの選定は、温度上昇や負荷増加に対応しにくい点に注意が必要です。

実務では電気設計者や設備メーカーと相談し、設置条件を含めた最終判断を行うと安心です。

力率改善と電気料金

続いては、力率改善が設備運用と電気料金へ与える影響を確認していきます。

低力率で起こる影響

低力率の状態では、同じ有効電力を得るために大きな電流が必要になります。

電流が増えると配線や機器で発生する熱が増え、電圧降下や電力損失も大きくなりがちです。

そのため、変圧器、幹線、遮断器などに余分な容量を求められる場合があります。

工場や大規模施設では、力率が低い状態が続くと、契約条件や料金面で不利になることもあります。

力率は単なる計算上の係数ではなく、設備の利用効率を表す重要な指標です。

ただし力率を上げることだけを目的にすると、別の問題が生じる可能性もあるため、実態に合わせた対策が求められます。

進相コンデンサによる改善

誘導性負荷が多い設備では、進相コンデンサを設置して無効電力を補償し、力率を改善する方法があります。

モーターが必要とする遅れ無効電力の一部をコンデンサ側で供給することで、電源側から流れる無効電力を減らす考え方です。

結果として電源から見た電流が小さくなり、設備の有効利用につながる場合があります。

設置後も力率計やデマンド監視によって状態を確認し、負荷の変化に応じて制御することが望まれます。

契約電力との違い

kWやkVAの話題では、契約電力との違いも混同されやすいポイントです。

契約電力の決まり方は、契約種別、受電方式、地域の電力会社、使用設備の条件などによって異なります。

単純に設備のkW合計や変圧器のkVAだけで決まるとは限りません。

また、電気料金には使用した電力量だけでなく、基本料金や最大需要電力が関係する契約もあります。

kVAは設備容量の判断、kWは実際の有効電力の判断に使われやすいものの、料金制度では個別の契約条件を確認する必要があります。

設備更新や大規模な増設を予定している場合は、早い段階で電力会社や電気主任技術者へ相談するとよいでしょう。

kVAとkWの換算例

続いては、具体的な数値を使ってkVAとkWの換算例を確認していきます。

力率別の換算一覧

同じ100kVAでも、力率によって得られる有効電力は変わります。

以下の表では、代表的な力率ごとのkWを比較します。

皮相電力	力率	有効電力	用途の考え方
100kVA	1.0	100kW	抵抗負荷に近い条件
100kVA	0.95	95kW	高力率の一般的な設備
100kVA	0.90	90kW	力率改善後の目安
100kVA	0.80	80kW	発電機などで見られる定格条件
100kVA	0.70	70kW	誘導性負荷が大きい条件

表からわかるように、kVAの数値が同じでも力率0.8と1.0では使えるkWに20kWの差が生じます。

この差は大きな設備ほど無視しにくく、容量選定の精度へ直結します。

モーター負荷の計算例

三相200Vのモーター設備で、電流が60A、力率が0.85の場合を考えます。

まず皮相電力は200×60×1.732÷1000で、約20.8kVAです。

次に有効電力は20.8×0.85で、約17.7kWとなります。

ここで重要なのは、モーターの出力と入力電力は同じではない点です。

モーター銘板のkWは軸出力を示すことが多く、電気入力を求めるには効率も考慮しなければなりません。

たとえば軸出力15kW、効率90パーセントのモーターなら、入力側の有効電力は約16.7kWになります。

実際の設計では、負荷率、始動方式、運転時間なども加えて判断します。

家庭用機器と業務用機器の見方

家庭用機器では消費電力がWで表記されることが一般的です。

ヒーターや電気ポットのような抵抗負荷では、WとVAの差を強く意識する場面は多くありません。

一方、パソコン、LED照明、エアコン、業務用冷凍機器などでは、力率や高調波を含めた見方が必要になる場合があります。

特に複数の電子機器を一つのUPSへ接続する場合は、単純な消費電力合計ではなく、UPSのkW定格とkVA定格を確認します。

機器のカタログ値がW、VA、kW、kVAのどれで表されているかを最初に見分けることが、正しい比較への近道です。

単位が異なる数値を並べて比較する場合は、力率の前提も必ずそろえましょう。

kVAとkWの違いのまとめ

kVAは電圧と電流から見た皮相電力であり、変圧器、発電機、UPSなどの設備容量を検討するときに重要な単位です。

kWは実際に仕事へ使われる有効電力であり、消費電力や電力量、負荷の実態を確認する際の基本となります。

両者は力率によって結び付いており、kWはkVAに力率を掛けて求めます。

反対に必要なkVAを求める際は、kWを力率で割る必要があります。

単相では電圧と電流から、三相ではさらにルート3を用いて皮相電力を計算します。

設備を選定するときは、kWだけでもkVAだけでもなく、力率と負荷特性を合わせて確認することが大切です。

特にモーター、インバーター、サーバー、空調設備が多い環境では、始動時の電流、高調波、将来の負荷増加も考慮すると、より安全で無駄の少ない電気設備計画につながります。
