kVAをアンペアに変換する方法は？単相・三相の計算方法を解説！

kVAをアンペアに変換する方法は？単相・三相の計算方法を解説！

電気設備の容量を確認するとき、kVAで表示された数値をアンペアに換算したい場面は少なくありません。

エアコン、業務用機器、分電盤、変圧器、発電機などでは、kVAとAの関係を理解しておくと、ブレーカー容量や配線の選定を検討しやすくなります。

ただし、単相と三相では計算式が異なり、電圧や力率も関係するため、kVAの数値だけで単純に判断することはできません。

この記事では、kVAをアンペアへ変換する基本式から、単相二線式、単相三線式、三相三線式の具体例、設備選定時の注意点まで詳しく紹介します。

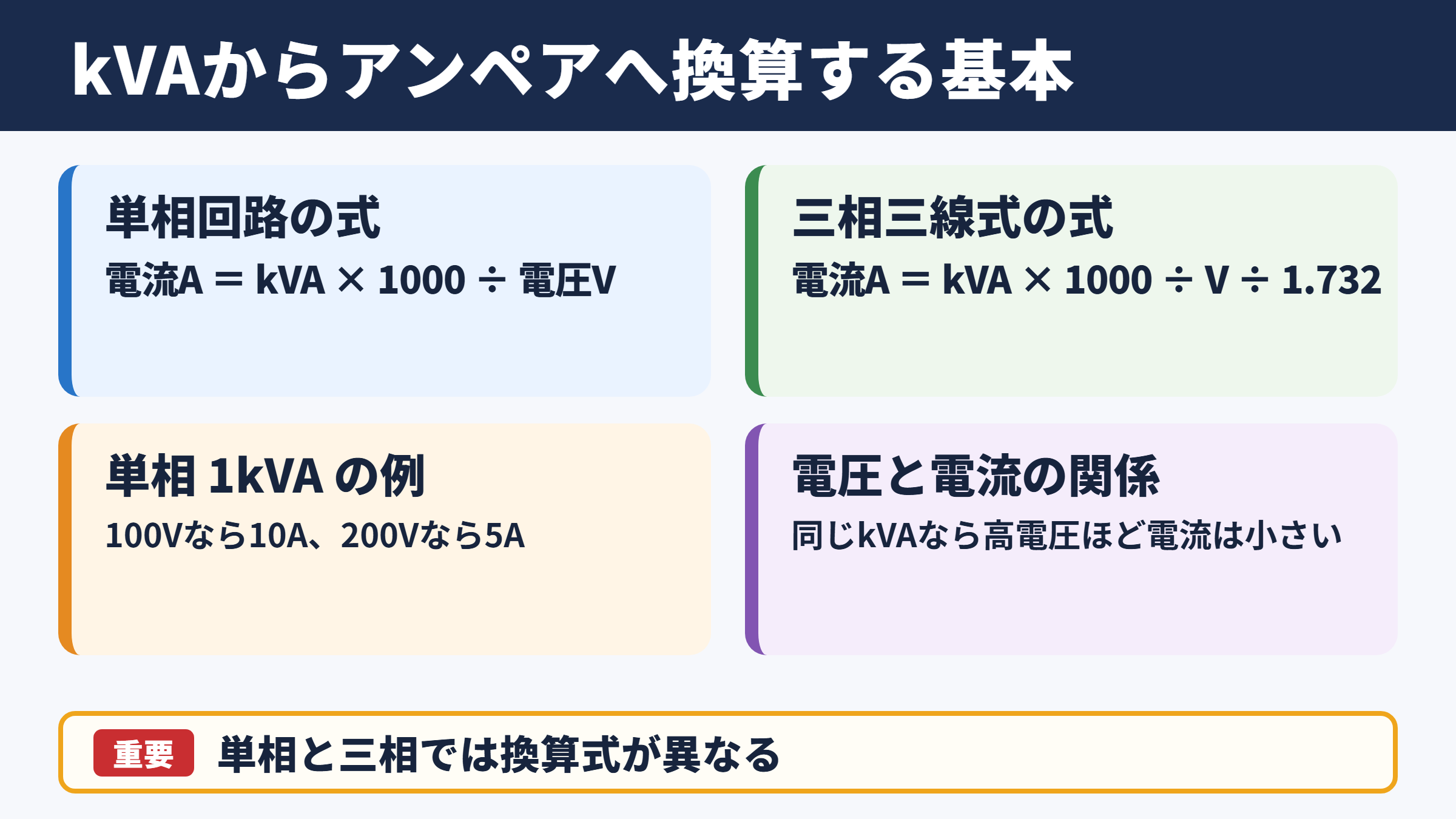

kVAからアンペアへの換算方法

それではまず、kVAからアンペアを求めるための結論と基本的な考え方について解説していきます。

単相回路の換算式

単相回路でkVAをアンペアに換算する場合は、皮相電力を電圧で割る方法が基本です。

たとえば、100Vの単相回路に1kVAの機器を接続する場合、1000W相当の皮相電力を100Vで割るため、電流は10Aとなります。

200Vの単相回路であれば、同じ1kVAでも5Aです。

つまり、同じkVAでも電圧が高いほど必要な電流は小さくなるという関係です。

住宅や小規模店舗では100Vと200Vの単相回路が混在するため、電圧の見落としに注意する必要があります。

単相容量	電圧	計算式	電流の目安
1kVA	100V	1000 ÷ 100	10A
1kVA	200V	1000 ÷ 200	5A
2kVA	100V	2000 ÷ 100	20A
2kVA	200V	2000 ÷ 200	10A
5kVA	200V	5000 ÷ 200	25A

三相回路の換算式

三相三線式では、単相とは異なり、電圧と電流の積にルート3を掛けて容量を求めます。

そのため、kVAからアンペアへ換算するときは、ルート3で割る計算が必要です。

たとえば、200Vの三相回路で10kVAの設備を使用する場合、10000を200と1.732で割ります。

この場合の電流は約28.9Aです。

単相200Vで10kVAなら50Aですが、三相200Vなら約29Aとなるため、三相電源は大きな容量を効率よく扱いやすい方式といえるでしょう。

工場のモーター、コンプレッサー、ポンプ、業務用空調機などで三相200Vが多く使われる理由の一つです。

kVAとkWの違い

kVAを正しく扱うには、kWとの違いも押さえておくことが大切です。

kVAは皮相電力であり、電圧と電流から見た見かけ上の電力容量を表します。

一方のkWは有効電力で、実際に仕事へ使われる電力を示す単位です。

両者の関係は、kW ＝ kVA × 力率で表せます。

力率が0.8の機器で10kVAを使用する場合、有効電力は8kWです。

ただし、配線やブレーカーの負担を考える際には、有効電力のkWだけでなく電流を生むkVAを基準に確認することが重要になります。

単相電源の計算手順

続いては、住宅や小規模な設備で使われる単相電源の計算手順を確認していきます。

単相100Vにおける電流値

単相100Vは、一般家庭のコンセントや照明回路で広く利用されている電源です。

計算方法は比較的わかりやすく、kVAに1000を掛けて100で割るだけです。

1kVAは10A、1.5kVAは15A、2kVAは20Aというように換算できます。

たとえば、消費電力1200Wの電気ケトルを100Vで使用する場合、力率をほぼ1とみなせる抵抗負荷であれば、およそ12Aが流れます。

一般的な100Vコンセント回路は15Aまたは20Aが多いため、同じ回路に電子レンジやドライヤーなどを同時接続すると、容量を超える可能性があります。

電流値は機器一台だけでなく、同じ分岐回路で使う機器の合計として考える必要があります。

単相200Vにおける電流値

単相200Vは、IHクッキングヒーター、エコキュート、ルームエアコン、乾燥機能付きの設備などで使われます。

単相200Vの計算式は、容量kVAに1000を掛けて200で割ります。

4kVAの機器に必要な電流は20Aです。

同じ4kVAでも100V回路なら40Aが必要になるため、200V化によって電流を半分に抑えられます。

電流が小さくなると、配線で発生する電圧降下や発熱を抑えやすくなる点もメリットです。

ただし、電圧が200Vだからといって、100V用の機器を接続してはいけません。

機器の銘板、コンセント形状、プラグ、ブレーカーの定格を確認しましょう。

単相三線式における考え方

単相三線式は、100Vと200Vの両方を取り出せる配線方式です。

引込線には三本の電線があり、両端の電線間では200V、中性線と各端の電線間では100Vを使用できます。

単相三線式であっても、100V負荷なら100Vの式、200V負荷なら200Vの式を使います。

注意したいのは、100V負荷の偏りです。

左右の100V回路に接続される負荷が大きく偏ると、中性線に電流が流れ、電圧のバランスにも影響することがあります。

単相三線式は便利な方式ですが、100Vと200Vの計算を混同しないことが安全な容量計算につながります。

三相200Vの電流計算

続いては、動力設備で採用されることが多い三相200Vの電流計算について確認していきます。

三相200Vの基本計算

三相200Vで容量から電流を求める場合、容量kVAに1000を掛け、電圧200とルート3で割ります。

ルート3は約1.732として計算できます。

たとえば、3kVAなら約8.7A、5kVAなら約14.4A、10kVAなら約28.9Aです。

三相200Vの容量	計算	電流の目安
1kVA	1000 ÷ 200 ÷ 1.732	約2.9A
3kVA	3000 ÷ 200 ÷ 1.732	約8.7A
5kVA	5000 ÷ 200 ÷ 1.732	約14.4A
10kVA	10000 ÷ 200 ÷ 1.732	約28.9A
20kVA	20000 ÷ 200 ÷ 1.732	約57.7A
30kVA	30000 ÷ 200 ÷ 1.732	約86.6A

計算上の電流値は設計検討の出発点として役立ちます。

ただし、設備の実際の使用条件まで反映した最終判断には、機器の仕様書や定格電流を確認することが欠かせません。

モーター負荷と始動電流

三相200Vを使う代表的な機器には、誘導電動機を搭載したポンプ、送風機、工作機械、冷凍機、コンプレッサーなどがあります。

モーターは運転中の定格電流だけでなく、始動時に大きな電流が流れる点が特徴です。

直入れ始動では、始動電流が定格電流の数倍に達することもあります。

そのため、kVA換算で求めた通常運転時のアンペアだけを見てブレーカーを選ぶと、始動時に遮断するおそれがあります。

モーター回路では、定格電流、始動方式、始動時間、保護協調をまとめて確認することが必要です。

インバーター制御やソフトスターターを採用すると、始動電流を抑えられる場合があります。

一方で、インバーターの入力側では高調波の影響も考慮する必要があり、単純な換算値だけで判断しない姿勢が求められます。

三相電圧が異なる場合の換算

三相電源には200V以外にも、400V、415V、440Vなどの電圧があります。

海外製設備や大型設備では、国内の一般的な三相200Vとは異なる定格電圧を採用していることがあります。

計算の基本は変わらず、容量kVAに1000を掛けて、線間電圧と1.732で割ります。

三相200Vで20kVAなら約57.7Aですが、三相400Vでは約28.9Aです。

高い電圧を使うほど同じ容量を小さい電流で送れるため、長距離配線や大容量設備で有利になる場面があります。

ただし、電圧が異なる設備を接続するには、変圧器や対応する保護機器が必要です。

銘板に記載された電圧、周波数、相数を必ず照合してください。

力率と電力容量の関係

続いては、kVAとアンペアの理解を深めるために重要な力率と電力容量の関係を確認していきます。

皮相電力と有効電力

交流回路では、電圧と電流の位相が完全に一致しないことがあります。

特にモーター、変圧器、蛍光灯、溶接機などの誘導性負荷では、電流のタイミングが電圧より遅れることがあります。

このずれを含めた容量がkVAであり、実際に仕事へ利用される電力がkWです。

たとえば、10kVAで力率0.8の設備なら、有効電力は8kWとなります。

残りは無効電力として電源と設備の間を行き来します。

無効電力は直接的な仕事をしない一方で、電流は流れるため、配線や変圧器には負担がかかります。

このため、受電設備や変圧器の容量はkWではなくkVAで評価することが一般的です。

力率を考慮する場面

機器の消費電力がkWでしかわからない場合、力率を使ってkVAを推定できます。

たとえば、有効電力8kW、力率0.8の設備では、8を0.8で割るため10kVAです。

この10kVAを三相200Vの式へ当てはめると、電流は約28.9Aになります。

ただし、力率は設備の運転状態によって変わることがあります。

部分負荷で運転するモーターや、複数設備が混在する現場では、カタログ上の代表値と実測値に差が出ることもあるでしょう。

設計の余裕を考える際には、定格値、最大需要、将来の増設計画を併せて検討することが大切です。

力率改善と設備負担

力率が低い状態では、同じkWを使うために大きな電流が必要になります。

電流が増えると、電線の抵抗による損失や電圧降下が大きくなり、設備の利用効率にも影響します。

工場や事業所では、進相コンデンサを設置して力率改善を行うことがあります。

インバーター機器が多い施設では、高調波や電力品質も関係します。

単に力率だけを高めればよいとは限らないため、規模の大きい設備では電気工事士や電気主任技術者などの専門家へ相談すると安心です。

ブレーカーと電線サイズの選定

続いては、計算したアンペアを設備工事へ活用するためのブレーカーと電線サイズの選定を確認していきます。

ブレーカー定格の考え方

kVAから求めたアンペアは、ブレーカーの容量を検討する際の重要な基準です。

しかし、計算結果とまったく同じ定格のブレーカーを選べばよいわけではありません。

連続運転の有無、始動電流、周囲温度、他の回路との関係、機器メーカーの指定なども関係します。

たとえば、三相200Vで10kVAなら計算値は約29Aです。

この数値に近いブレーカーとして30Aを考えることもありますが、モーター負荷で始動電流が大きい場合には別の検討が必要になります。

ブレーカーは配線を保護する機器であり、機器の消費電流だけで決めるものではありません。

過電流保護の条件に合わせ、電線の許容電流との関係を確認しましょう。

電線の許容電流

電線には太さごとに許容電流があり、流せる電流の上限が決まっています。

細い電線に大きな電流を流すと、発熱、被覆劣化、火災などの危険につながります。

電線サイズを選ぶ際には、導体の断面積、材質、配線方法、周囲温度、束ね方、電圧降下などを考慮します。

同じ太さの電線でも、空中配線か管内配線か、複数本をまとめているかによって許容電流が変わることがあります。

また、長い配線では許容電流だけでなく電圧降下も無視できません。

特に始動時の電圧低下が大きいと、モーターが立ち上がりにくくなったり、制御機器が誤動作したりする可能性があります。

短時間の電流値だけでなく、配線距離と施工条件まで含めて判断することが重要です。

契約容量と主幹容量

設備全体を考える場合は、個別機器のアンペアだけでなく、主幹ブレーカー、契約容量、変圧器容量も確認する必要があります。

複数の機器が同時に最大出力で動くとは限らないため、需要率を考慮して設備容量を設計することがあります。

一方で、厨房、空調、製造ラインなどでは、特定の時間帯に大きな負荷が集中する場合もあります。

契約電力の見直しには電気料金への影響も伴います。

容量不足による遮断を避けつつ、過大な契約にならないよう、実際の使用状況を計測して判断する方法も有効です。

kVAからアンペアへの換算まとめ

kVAをアンペアに変換する際は、まず単相か三相か、そして使用電圧が何Vかを確認することが基本です。

単相では、容量kVAに1000を掛けて電圧Vで割ります。

三相では、さらにルート3で割るため、電流Aは容量kVA×1000÷電圧V÷1.732で求められます。

単相100Vの1kVAは10A、単相200Vの1kVAは5A、三相200Vの1kVAは約2.9Aが目安です。

同じkVAでも相数と電圧によってアンペアは大きく変わります。

また、kVAは皮相電力、kWは有効電力を示すため、力率が100パーセントでない限り、両者の数値は一致しません。

ブレーカー、電線、変圧器、契約容量を検討する場合には、換算した電流値だけで決めず、始動電流、負荷の種類、施工条件、配線距離も確認しましょう。

小規模な計算でも、電気設備では安全性が最優先です。

判断に迷う場合や、受電設備、三相動力、大容量機器に関わる場合は、資格を持つ電気工事業者や専門家へ相談することをおすすめします。
