kVAをkWに変換する方法は？力率を使った計算式を解説！

電気設備の容量を検討するとき、kVAとkWの違いが分かりにくく感じることがあります。

変圧器、発電機、空調機器、モーター、UPSなどの仕様書にはkVAが記載される一方で、実際に使える電力や電気料金の検討ではkWが必要になる場面が多いためです。

両者を正しく変換する鍵となるのが力率です。

この記事では、kVAをkWへ換算する基本式、単相と三相の計算例、力率が変わる理由、設備選定で注意したいポイントまでを分かりやすく解説します。

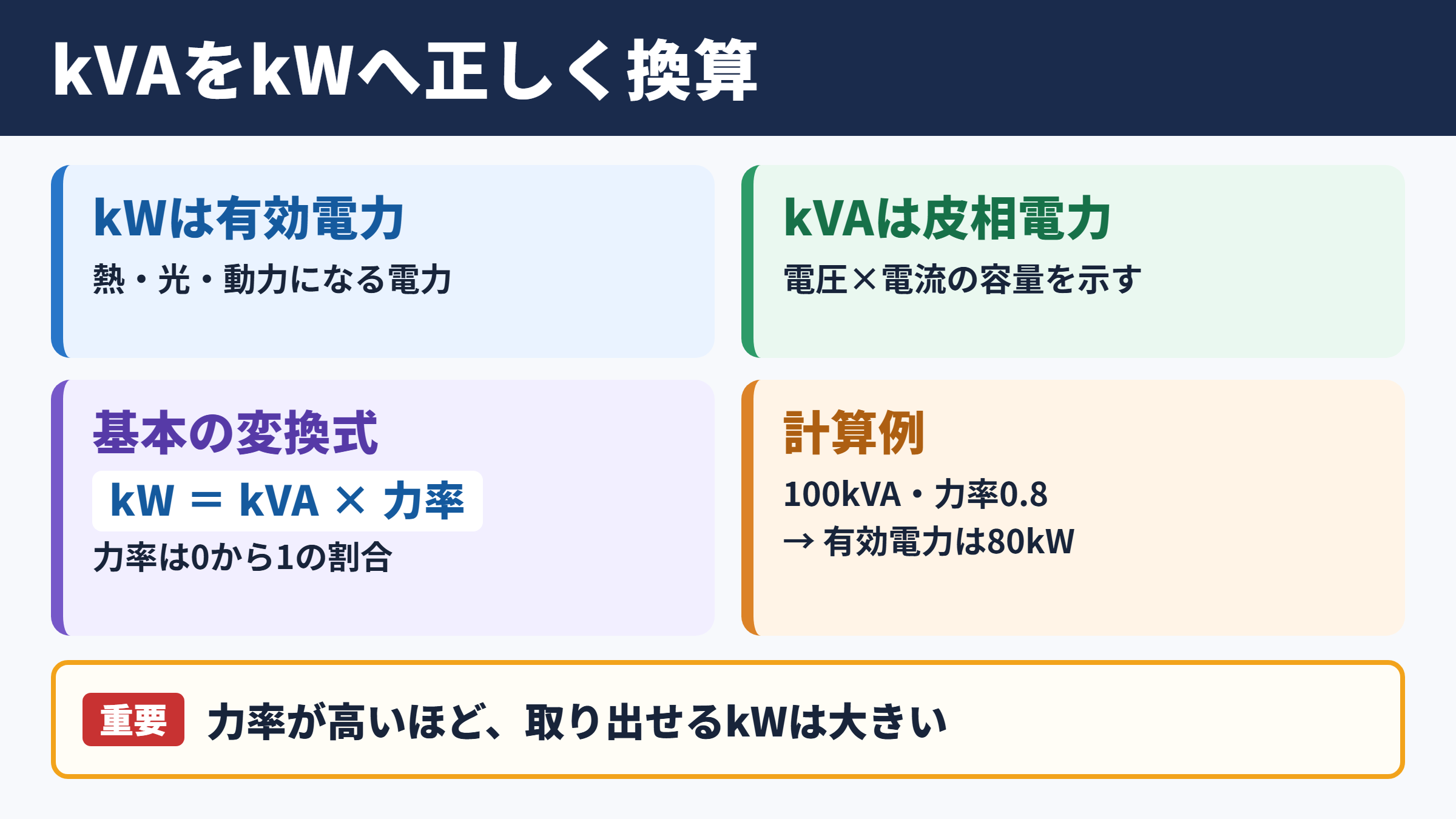

kVAからkWへの変換式

それではまずkVAからkWへの変換式について解説していきます。

有効電力と皮相電力の違い

kWは有効電力を表す単位であり、実際に熱、光、動力などの仕事へ変わる電力です。

たとえばヒーターが発熱したり、モーターが回転したり、照明が点灯したりするために使われる電力がkWです。

一方のkVAは皮相電力と呼ばれ、電圧と電流を掛け合わせた見かけ上の電力容量を示します。

電源設備、変圧器、発電機、無停電電源装置などでは、電流をどの程度流せるかが重要になるため、容量表示にkVAが使われることがあります。

交流回路では、電圧と電流の波形にずれが生じる場合があります。

このずれによって、電圧と電流を単純に掛けた値のすべてが仕事に使われるとは限りません。

そのため、kVAとkWは同じ数値にならないケースが一般的です。

力率を用いる基本計算

kVAをkWへ変換する基本式は、皮相電力に力率を掛ける方法です。

力率は、皮相電力のうち有効電力として利用できている割合を示す値です。

通常は0から1の範囲で表し、百分率で示す場合は80パーセント、90パーセントのように記載されます。

計算式へ入れるときは、80パーセントなら0.8、95パーセントなら0.95に換算します。

たとえば100kVAの設備で力率が0.8の場合、有効電力は80kWです。

力率が1に近いほど、同じkVA容量から取り出せる実用的な電力は大きくなります。

変換時に確認したい単位

kVAとkWを扱う際には、k、M、W、VAの単位を取り違えないことが重要です。

kは1,000倍を意味し、Mは1,000,000倍を意味します。

したがって1MVAは1,000kVAであり、1MWは1,000kWです。

また、電力量の単位であるkWhと、電力の単位であるkWも別のものです。

kWはある瞬間に使用する電力の大きさであり、kWhはその電力を使った時間を含めた使用量です。

20kWの機器を3時間運転した場合の電力量は60kWhとなります。

力率の意味と電力の関係

続いては力率の意味と電力の関係を確認していきます。

力率が示す電力利用の割合

力率は、有効電力を皮相電力で割った値です。

たとえば50kVAを受け取る設備が40kWの有効電力を消費している場合、力率は0.8です。

この状態では、供給された見かけ上の電力のうち80パーセントが実際の仕事に使われていることになります。

残りの部分には無効電力が関係しています。

無効電力は直接的に熱や回転へ変わるわけではありませんが、モーターや変圧器の磁界を作るために必要となる電力です。

無効電力が大きくなるほど電流が増え、配線や受電設備への負担も増えやすくなります。

抵抗負荷と誘導負荷の特徴

電気ヒーターや白熱電球のような抵抗負荷は、電圧と電流のずれが小さく、力率は比較的1に近くなります。

この場合、kVAとkWはほぼ同じと考えられることがあります。

一方で、モーター、ポンプ、送風機、コンプレッサー、蛍光灯安定器などを含む設備では、コイルの働きによって電流が遅れやすくなります。

こうした機器は誘導負荷と呼ばれ、力率が低下する要因になります。

近年はインバーターやスイッチング電源を使う機器も増えており、単純な遅れ力率だけでは説明できない高調波の影響にも注意が必要です。

設備の種類によって想定すべき力率は異なるため、一般的な数値だけで設計を進めないほうが安心でしょう。

力率改善が必要になる理由

力率が低い設備では、同じkWを使う場合でもより大きな電流が必要になります。

電流が増えるとケーブル、遮断器、変圧器、発電機などに必要な容量が大きくなる可能性があります。

さらに配線抵抗による損失が増え、電圧降下の問題も起こりやすくなります。

工場や事業所では、進相コンデンサなどを設置して力率改善を行うことがあります。

ただし、コンデンサを過剰に入れると進み力率になる場合があり、設備の運転条件によっては望ましくありません。

単相回路と三相回路の計算方法

続いては単相回路と三相回路の計算方法を確認していきます。

単相交流におけるkVAの求め方

単相交流では、皮相電力は電圧と電流を掛けて求めます。

たとえば単相200Vで25Aが流れる機器では、皮相電力は5kVAです。

この機器の力率が0.8なら、有効電力は5kVAに0.8を掛けた4kWとなります。

単相100Vの家庭用機器でも考え方は同じですが、仕様ラベルに消費電力Wが直接記載されていることが多いため、力率計算を意識する機会は少ないかもしれません。

ただし、延長コードや分電盤の回路容量を検討する場合は、電流値も併せて確認する必要があります。

三相交流におけるkVAの求め方

三相交流では、線間電圧、線電流、ルート3を用いて皮相電力を求めます。

ルート3は約1.732です。

三相200Vで100Aの場合、皮相電力は約34.6kVAになります。

力率が0.85なら、34.6kVAに0.85を掛けて約29.4kWです。

三相モーターでは、出力kWと入力kWも区別する必要があります。

モーターの軸から取り出せる機械出力を求める場合は、さらに効率を考慮しなければなりません。

計算例による換算の比較

同じkVA容量でも、力率によって得られるkWは大きく変わります。

皮相電力	力率	有効電力	主な想定例
10kVA	1.0	10kW	抵抗負荷に近い回路
10kVA	0.9	9kW	力率改善された設備
10kVA	0.8	8kW	一般的な誘導負荷
10kVA	0.7	7kW	低負荷運転のモーター設備
50kVA	0.85	42.5kW	業務用設備の設計目安

表のように、10kVAという同じ容量であっても、力率0.7と1.0では有効電力に3kWの差が出ます。

電源設備を選ぶときは、消費したいkWだけでなく、実際の最大電流と力率を踏まえることが欠かせません。

発電機と変圧器の容量選定

続いては発電機と変圧器の容量選定を確認していきます。

発電機でkVA表示が多い理由

発電機の定格容量はkVAで表示されることが多くなっています。

発電機は電圧と電流を供給する装置であり、巻線や絶縁、冷却能力は主に流れる電流と関係するためです。

たとえば定格100kVA、力率0.8の発電機は、通常80kW程度の有効電力を供給する前提で表記されます。

ここで負荷の力率が0.8より低いと、80kWに届かない段階でも発電機の電流容量に達する可能性があります。

反対に負荷の力率が高い場合でも、エンジン出力や発電機の定格条件を超えてよいわけではありません。

発電機はkW制限とkVA制限の両方を確認する必要があります。

変圧器容量との関係

変圧器もkVAで定格が示される代表的な機器です。

変圧器の容量は、二次側へ供給できる電圧と電流によって決まり、接続される負荷の力率によって有効電力の値が変化します。

80kWの負荷を運転する場合、力率が0.8であれば必要な皮相電力は100kVAです。

力率が0.9なら約88.9kVAとなり、必要容量を抑えられる可能性があります。

ただし、将来の増設負荷、始動電流、負荷変動、周囲温度、連続運転時間なども容量選定に影響します。

計算上の必要容量と、実務上で選定する定格容量は一致しないことがあります。

余裕率と始動電流の考え方

モーターを直接始動する設備では、始動時に定格電流より大きな電流が一時的に流れます。

このため、定常運転時のkWだけを基準に発電機や変圧器を選ぶと、始動時に電圧が大きく低下するおそれがあります。

特にポンプ、冷凍機、コンプレッサー、昇降機などは始動条件を確認したい機器です。

インバーター始動、スターデルタ始動、ソフトスターター始動などを採用すると、始動電流を抑えられる場合があります。

設備仕様書の読み方と注意点

続いては設備仕様書の読み方と注意点を確認していきます。

定格出力と消費電力の区別

モーターやコンプレッサーの仕様書では、kWが軸出力を示している場合があります。

この数値は電気入力ではなく、機械として取り出せる出力を表すことがあるため注意が必要です。

入力電力を求めるには、効率を考慮します。

たとえば軸出力が7.5kWで効率が90パーセントなら、入力有効電力は約8.3kWとなります。

さらに力率が0.85なら、必要な皮相電力は約9.8kVAです。

銘板のkWだけを見て電源容量を決めると、必要kVAを小さく見積もる可能性があります。

力率表記の確認ポイント

仕様書には力率、cosφ、PF、power factorなどの表記が使われることがあります。

定格負荷時の数値なのか、部分負荷時の数値なのかも確認したいポイントです。

モーターは負荷が軽い状態で運転すると、効率や力率が低下する傾向があります。

そのため、定格時の力率だけを使って複数台の設備を計算すると、実際の運用と差が出ることがあります。

インバーター、整流器、パソコン、LED照明などでは、入力力率改善回路が搭載されている製品もあります。

ただし、力率が高くても高調波電流の問題がないとは限りません。

負荷率と実運転条件の影響

設備の定格容量は、常に最大まで使われるわけではありません。

空調機器は季節や外気温で消費電力が変わり、生産設備は稼働率や加工条件で負荷が変動します。

そのため、受電設備の検討では定格値を単純に合算するのではなく、同時使用率や需要率を考慮することがあります。

確認項目	確認する内容	見落とした場合の影響
定格kW	入力か出力か	必要容量の不足
力率	定格時か部分負荷時か	kVA換算の誤差
効率	モーターや機器の変換効率	入力電力の過小評価
始動電流	始動方式と最大電流	電圧低下や停止
高調波	非線形負荷の割合	発熱や誤動作
増設計画	将来の負荷増加	早期の容量不足

数値の意味を一つずつ確認することで、余計に大きすぎる設備や不足する設備を避けやすくなります。

kVAとkWの換算に関するまとめ

kVAをkWへ変換する基本式は、kVAに力率を掛ける方法です。

たとえば100kVAで力率0.8なら、換算できる有効電力は80kWとなります。

kVAは電圧と電流から見た皮相電力であり、kWは実際に仕事へ使われる有効電力です。

両者の差を生む要素が力率であり、モーターや変圧器を含む交流設備では特に重要な指標となります。

単相回路では電圧と電流を掛け、三相回路ではさらにルート3を掛けることでkVAを求められます。

発電機や変圧器の選定では、kWへの換算結果だけでは不十分です。

力率、効率、始動電流、負荷率、高調波、将来の増設計画を確認し、必要なkVA容量を総合的に判断しましょう。

仕様書に記載された数値の意味を正しく読み取り、実際の運転条件に合う電源設備を選ぶことが、安定した電気設備運用につながります。
