カルノー図の簡単化ツールとは？論理式を整理する基本的な役割を解説！（作成ツール）

カルノー図の簡単化ツールは、複数の論理変数で構成される複雑な論理式を視覚的に整理し、より少ない論理ゲートで実現できる形へ導くための作成ツールです。

デジタル回路、PLCのラダー設計、組込み開発、情報系の学習では、ブール代数だけで式を変形しようとすると、途中で条件を見失いやすい場面があります。

そこで役立つのが、真理値表の値をマス目に配置し、隣接する条件をグループ化して最小項や積和標準形を簡単化するカルノー図です。

オンラインの簡単化ツールを使えば、入力ミスを確認しながら論理式の最小化を試せるため、計算の検算や学習にも活用しやすくなります。

ただし、ツールの結果だけをそのまま使うのではなく、変数の並び方、グレイコード、ドントケア条件、出力形式を理解することが重要です。

この記事では、カルノー図の基本から簡単化ツールの選び方、実際の使い方、注意点までを順序立てて紹介します。

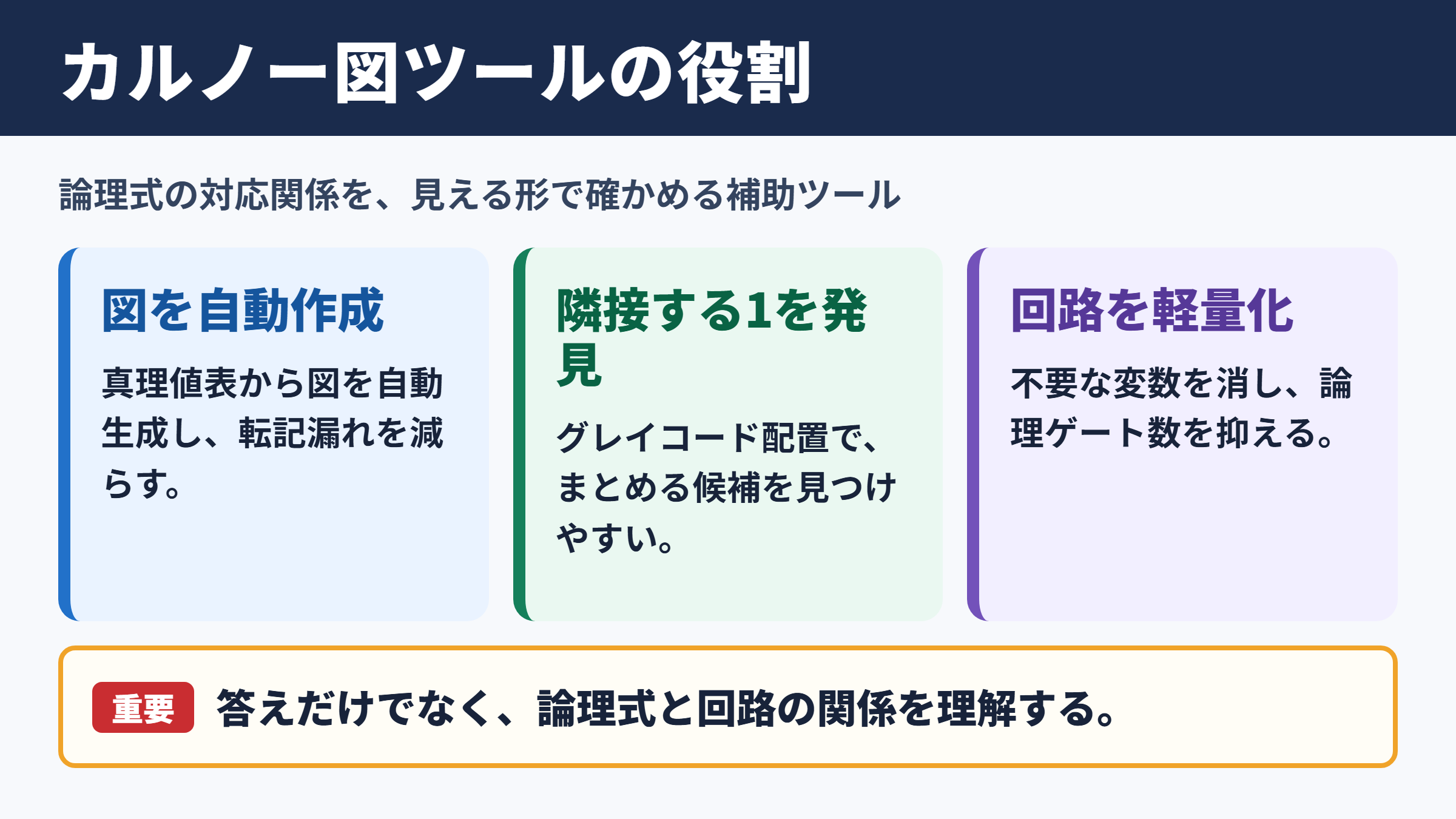

カルノー図の簡単化ツールの役割

それではまずカルノー図の簡単化ツールの役割について解説していきます。

論理式を視覚化する作成機能

カルノー図とは、論理関数の出力を格子状に並べて、隣接する１をまとめながら論理式を簡略化する表です。

通常の真理値表では入力条件が縦に並ぶため、どの条件同士が１ビットだけ異なるのかを直感的に把握しにくいことがあります。

カルノー図では行と列にグレイコード順の変数値を割り当てるため、上下左右に接するセルは原則として１変数だけが異なる構造になります。

この特徴によって、隣り合う１を２個、４個、８個というようにまとめると、変化している変数を消去できます。

簡単化ツールは、入力された真理値表または最小項の番号を基にしてカルノー図を自動生成し、まとめられるセルの候補を表示します。

紙に図を書く場合と比べて、変数の並べ間違いや転記漏れを減らせる点が大きな利点です。

論理ゲート数を抑える目的

論理式を簡単化する目的は、式を短く見せることだけではありません。

AND、OR、NOTといった論理ゲートの数を減らせれば、回路規模、消費電力、配線量、部品点数を抑えられる可能性があります。

たとえば積和形の項数が多い回路では、入力信号を反転するNOTゲートや積を作るANDゲートが増え、最終段のORゲートも大きくなりがちです。

同じ機能をより少ない条件で表すことは、実装の見通しをよくする基本的な工程といえるでしょう。

FPGAやマイコン内部の論理では合成ツールが最適化することもありますが、設計者が論理の意味を把握するためにも簡単化は有用です。

とくに制御条件や異常検出のように、安全性と保守性が関わる箇所では、式の意図を説明できる状態に整えておく価値があります。

手計算とオンラインツールの違い

手計算では、セルの配置、グループの大きさ、端同士の隣接関係を自分で考えるため、カルノー図の原理を深く身に付けやすいでしょう。

一方、オンラインツールやアプリは、４変数以上の図を素早く作成し、複数の最小解候補を比べる用途に向いています。

ツールを使う場合でも、セルの１がどの最小項に対応するのか、なぜある変数が式から消えるのかを確認する習慣が欠かせません。

比較項目	手計算	簡単化ツール
学習効果	グループ化の根拠を理解しやすい	結果と図の対応を確認しやすい
作業速度	変数が増えるほど時間がかかる	真理値表から短時間で生成できる
入力ミス	転記や番号の誤りに注意が必要	入力値の確認画面がある場合が多い
検算	別の方法が必要になる	複数形式の式を比較しやすい

便利さを活かしつつ、出力を理解して使うことが、カルノー図作成ツールを実務や学習に役立てる近道です。

真理値表とカルノー図の対応関係

続いては真理値表とカルノー図の対応関係を確認していきます。

変数と最小項の考え方

論理関数では、入力変数の組み合わせごとに出力が０か１かを定めます。

たとえば入力がA、B、Cの３変数であれば、組み合わせは２の３乗で８通りです。

出力が１になる行を最小項として扱い、その番号を列挙して関数を表す方法があります。

変数の値を２進数として読んだ番号を使う方式では、Aが最上位ビット、Cが最下位ビットというように、変数順を最初に固定する必要があります。

ツールごとに変数順が異なることもあるため、最小項の番号だけを見て判断しないことが大切です。

積和標準形では、出力が１になる各行をAND条件で表し、それらをORで結びます。

しかし、そのままでは項が多くなるため、カルノー図で隣接項を統合していきます。

グレイコードによるセル配置

カルノー図の行や列は、一般的な２進数順ではなく、隣り合う値が１ビットだけ異なるグレイコード順で並びます。

２変数を列に置く場合、００、０１、１１、１０の順にするのが代表例です。

００、０１、１０、１１の通常順にすると、０１と１０が２ビット異なり、隣接セルとして扱えなくなります。

グレイコードを使うことで、セルをグループ化したときに１つの変数だけが変化するという条件を保てます。

図の左右端と上下端も隣接しているという点は、初学者が見落としやすい重要な規則です。

カルノー図は平面の表に見えますが、端をつないだ構造として考えると、端のセル同士もまとめられる理由が理解しやすくなります。

出力値とドントケア条件

カルノー図では、出力が１のセルを対象にグループを作ります。

出力が０のセルは通常、グループに含めません。

ただし、ある入力組み合わせが実際には発生しない、または出力が０でも１でも問題にならない場合は、ドントケア条件として扱えます。

ドントケアはXやdで表されることが多く、必要に応じて１のセルと一緒にまとめられます。

これにより、より大きなグループを作れて、論理式をさらに短くできる場合があります。

グループ化と論理式の簡単化手順

続いてはグループ化と論理式の簡単化手順を確認していきます。

二の累乗によるグループの大きさ

カルノー図で作るグループのセル数は、１個、２個、４個、８個、１６個のように２の累乗でなければなりません。

３個や６個のセルをひとまとまりにすることはできません。

２個のグループでは１変数を消去でき、４個なら２変数、８個なら３変数を消去できます。

つまり、可能な範囲で大きなグループを作るほど、残る変数が少なくなります。

大きいグループを優先するという原則は、最小化の判断を安定させる基本です。

ただし、すべての１を少なくとも１回は覆わなければならず、大きさだけを優先して重要なセルを取り残さないようにします。

重複グループの許容範囲

１つのセルが複数のグループに含まれても問題ありません。

むしろ、重複を許すことで、各グループを大きくしつつ全体の式を短くできることがあります。

初めて取り組む際には、同じセルを一度しか使えないと考えがちですが、カルノー図では重複は正当な操作です。

重要なのは、各グループが長方形であり、セル数が２の累乗であり、１または利用可能なドントケアだけで構成されていることです。

ツールの色分け表示は、こうした重複箇所を確認するのに役立ちます。

グループから項を読み取る方法

グループ内で値が変わらない変数だけを残し、変化する変数は消去します。

たとえばAが常に１で、Bは０と１の両方を取る２セルのグループなら、Bは消えてAだけが残ります。

変数が常に０なら、その変数は否定形として表します。

グループごとに得られた項をORで結べば、積和形の簡略化結果になります。

ツールによっては、否定を上線、アポストロフィ、NOT表記などで表示するため、記号の意味を確認してから回路図やプログラムへ転記しましょう。

簡単化ツールの入力方法と確認項目

続いては簡単化ツールの入力方法と確認項目を確認していきます。

真理値表からの入力手順

真理値表入力型のツールでは、まず変数の数を指定し、各入力組み合わせに対する出力を０、１、またはドントケアで登録します。

変数が増えるほど行数も増えるため、３変数なら８行、４変数なら１６行、５変数なら３２行になることを意識しておくとよいでしょう。

表計算ソフトなどで作成した真理値表を見ながら入力すると、条件漏れを防ぎやすくなります。

入力後はカルノー図のセル数と真理値表の行数が一致しているかを確認してください。

変数の順序と出力列を最初に見直すだけでも、誤った簡略化結果をかなり防げます。

最小項指定による入力手順

最小項指定型では、出力が１となる番号をカンマ区切りなどで入力します。

この形式は条件が少ない場合に手早く使えますが、番号と変数順の対応を誤ると、見た目には自然な別の論理式が出力されるため注意が必要です。

入力した最小項が真理値表のどの行に対応するかを、少なくとも数件は手元で確認すると安心です。

ドントケアを別欄へ入力できるツールでは、最小項と混同しないようにしてください。

ドントケアを出力１として固定してしまうと、本来の仕様とは異なる回路になるおそれがあります。

確認項目	確認する内容	見落とした場合の影響
変数名	A、B、Cなどの順序	最小項の対応がずれる
変数数	実際の入力信号数	不要なセルや不足したセルが生じる
出力値	０、１、ドントケアの区別	回路の動作条件が変わる
表示形式	積和形か和積形か	転記先の回路形式と合わない
否定記号	上線、記号、NOT表記の意味	反転条件を逆に解釈する

出力結果の検算方法

簡単化ツールの出力は便利ですが、設計に使う前には検算を行うことが望ましいです。

もっとも基本的な方法は、簡略化後の論理式に元の入力組み合わせを代入し、真理値表の出力と一致するか確認する方法です。

すべての組み合わせを確認できれば確実ですが、変数が多い場合は、出力が１になる境界条件、出力が０であるべき条件、ドントケア周辺を重点的に確認すると効率的です。

別のツールで同じ真理値表を入力し、論理式が異なる場合でも真理値表が一致するかを見る方法もあります。

最小の式が一意とは限らないため、式の表記が違うだけで誤りと決め付けないことがポイントです。

用途別の活用場面と注意点

続いては用途別の活用場面と注意点を確認していきます。

デジタル回路設計での活用

カルノー図は、基本的な組み合わせ回路の設計で広く使われます。

たとえば複数のセンサー入力から警報信号を出す回路、７セグメント表示器のデコーダ、選択信号に応じた出力制御などが代表的な活用場面です。

論理ゲートで実装する前に式を整理すれば、回路図を読みやすくし、ICの使用数を検討しやすくなります。

教育現場では、ブール代数の法則と実際の論理回路のつながりを理解する教材としても有効です。

ただし、タイミング遅延やハザードまで含めて設計する場合は、単に項数が少ない式だけで判断できないことがあります。

回路の切り替わり時に不要なパルスが発生しないかという観点も、実装段階では必要になるでしょう。

PLCと制御ロジックでの活用

PLCのラダー図や制御プログラムでは、複数のインターロック条件や運転許可条件を扱います。

こうした条件をカルノー図の考え方で整理すると、重複した判定や不要に複雑な分岐を見つけられる場合があります。

たとえば非常停止、扉の閉状態、安全センサー、起動指令といった条件が絡む場面では、各信号が０と１のどちらで有効なのかを明確にする必要があります。

安全に関わる論理では、簡略化によって条件の意味を損なわないことが最優先です。

ドントケアを安易に使ったり、通常運転では起こらないと考えていた状態を除外したりすると、保守時や異常時に想定外の動作を招く可能性があります。

変数が多い場合の限界

カルノー図は３変数や４変数では非常に扱いやすい一方、５変数以上になると表が大きくなり、視覚的なグループ化が難しくなります。

６変数以上の論理最適化では、クワインマクラスキー法や論理合成ツール、ハードウェア記述言語向けの最適化機能を使う選択肢が現実的です。

それでもカルノー図の原理を知っていれば、最適化された結果を見たときに、なぜ一部の条件が消えているのかを理解しやすくなります。

カルノー図の簡単化ツールのまとめ

カルノー図の簡単化ツールは、真理値表や最小項から論理関数を視覚化し、論理式を整理するための便利な作成ツールです。

隣接するセルを２の累乗単位でグループ化し、変化する変数を消去することで、積和形の論理式を簡潔にできます。

重要なのは、グレイコードによるセル配置、端同士の隣接、重複グループ、ドントケア条件という基本規則を理解することです。

とくに変数順と最小項番号の対応を確認しないまま入力すると、ツールが正しく計算していても、目的とは違う結果を受け取ることがあります。

出力された式は真理値表へ戻して検算し、仕様上の出力と一致することを確かめてください。

少数変数の論理回路、PLCの条件整理、情報系の学習では、カルノー図の基本を身に付けることで、複雑に見える条件式の構造を整理しやすくなるでしょう。
