フィルムコンデンサは、家電製品、電源装置、音響機器、産業用機械など、幅広い電子回路で使われる部品です。小さな部品に見えても、電気を一時的に蓄えたり、不要なノイズを減らしたりする役割を担います。

コンデンサには多くの種類があり、フィルムコンデンサは安定性や耐久性を重視したい場所で選ばれやすいことが特徴です。この記事では、基本の仕組みから誘電体の種類、静電容量の見方、用途ごとの選び方までを順に解説します。

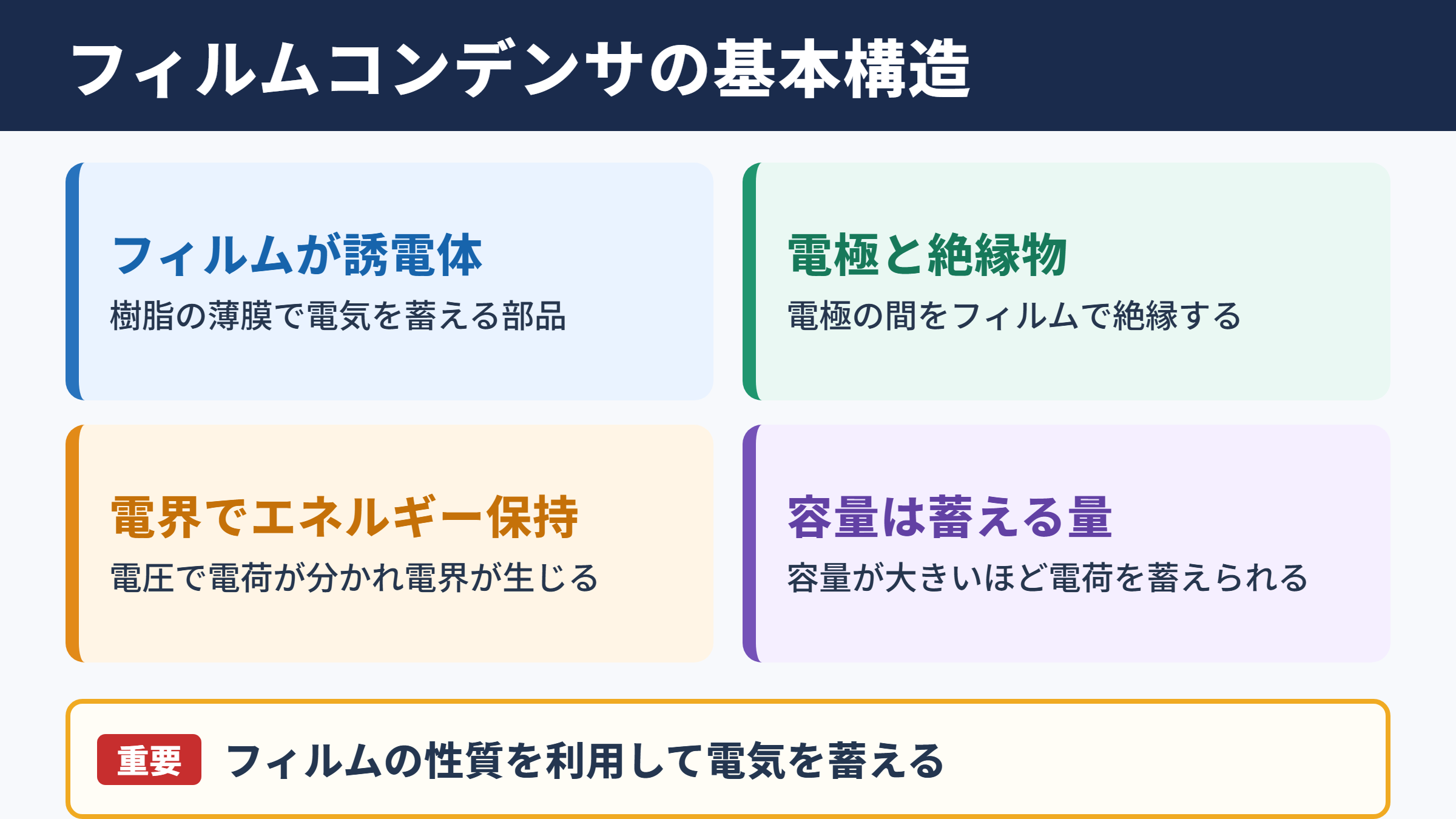

フィルムコンデンサの意味と基本的な仕組み

それではまずフィルムコンデンサの意味と基本的な仕組みについて解説していきます。

誘電体フィルムを利用するコンデンサの構造

フィルムコンデンサとは、樹脂製の薄いフィルムを誘電体として使い、電気を蓄える電子部品です。

コンデンサは、電気を通す電極の間に絶縁物を挟んだ構造を持ち、電荷を一時的にためられます。フィルムコンデンサでは、この絶縁物としてポリエステルやポリプロピレンなどの高分子フィルムが使われます。

金属箔とフィルムを重ねて巻く方式や、フィルム表面に薄い金属を蒸着する方式が代表的です。巻いた素子は樹脂ケースに収められ、リード線や端子を通じて回路に接続されます。

電圧を加えると、片方の電極に電子が集まり、反対側の電極では電子が不足します。

ただし、両方の電極はフィルムで絶縁されているため、通常は直流電流がそのまま流れ続けるわけではありません。代わりに電界が生まれ、その状態が電気エネルギーとして保持されます。

たとえば、交流電源の近くに置かれた部品では、電圧の変化に合わせて充放電を繰り返します。こうした働きによって、信号を通しやすくしたり、電源の揺れを抑えたりできます。

静電容量と電荷の関係

静電容量は、一定の電圧を加えたときにどれだけ電荷を蓄えられるかを示す値です。

静電容量の単位にはファラドが使われますが、実際の部品表示ではマイクロファラド、ナノファラド、ピコファラドを目にすることが多いでしょう。フィルムコンデンサは、数百ピコファラド程度の小容量品から数十マイクロファラド程度の製品まであります。

基本的な関係は、蓄えられる電荷が静電容量と電圧に比例するというものです。容量が大きいほど、同じ電圧でより多くの電荷を保持できます。

ここで重要なのは、静電容量だけで部品の性能を判断できない点です。耐圧、許容差、温度特性、交流で使う場合の損失も、選定時には確認が必要になります。

たとえば、容量が同じでも、低い電圧向けの部品を高電圧回路に取り付けることはできません。定格電圧を超えると絶縁が破壊され、故障や発熱につながるおそれがあります。

静電容量は回路図では C の記号で表されることが一般的です。部品本体の印字は数字と英字を組み合わせた形式もあるため、表記の読み方を確認する習慣が役立ちます。

直流と交流で異なる働き

フィルムコンデンサは、直流をためながら交流成分を通しやすくする性質を持ちます。

直流電源につないだ直後は充電電流が流れますが、十分に充電されると、理想的には電流はほとんど流れなくなります。これはフィルムが絶縁体として働き、電極間を直接つながないためです。

一方で交流電圧では、電圧の向きや大きさが変化し続けます。そのたびに充電と放電が繰り返されるため、交流成分に対しては電流が流れるように見えます。

この性質は、音声信号の回路で直流成分を遮り、必要な交流信号だけを次段へ渡す用途に活用されます。

また、電源回路では高周波ノイズを逃がす経路として使われることがあります。スイッチング電源のように高速で電圧が変化する回路では、部品の周波数特性も重要です。

コンデンサが交流に対して示す通りにくさは容量と周波数で変わります。容量が大きいほど、また周波数が高いほど、交流成分は通りやすくなります。

誘電体の種類と性能の違い

続いては誘電体の種類と性能の違いを確認していきます。

ポリエステルフィルムの特徴

ポリエステルフィルムは、小型化しやすく価格とのバランスにも優れた代表的な誘電体です。

ポリエステルを使った製品は、一般にマイラーコンデンサと呼ばれることもあります。比較的高い誘電率を持つため、同じ容量なら部品を小さくしやすい点が長所です。

汎用的な回路で使いやすく、信号の結合、タイマー回路、電源のノイズ対策などに採用されます。電子工作用の部品セットで見かける機会も多いでしょう。

ただし、温度や周波数の変化によって容量や損失が変動することがあります。

高い精度が求められる発振回路や、交流損失を抑えたい高周波用途では、別の誘電体が選ばれる場合があります。用途に対して必要以上の性能を求めると、部品が大きくなったり価格が上がったりする点にも注意が必要です。

ポリエステルは、安定性と小型化の両方をある程度求めたい場面に向いています。まず候補として検討し、その後に回路条件で絞り込むと選びやすくなります。

ポリプロピレンフィルムの特徴

ポリプロピレンフィルムは、損失が小さく、交流特性や温度安定性を重視する回路で使われます。

ポリプロピレンは、ポリエステルよりも誘電率が低いため、同じ静電容量を得るには大きめの部品になりやすい材料です。その代わり、誘電損失が小さく、周波数による特性変化を抑えやすいという利点があります。

音響機器の信号経路、精度を求めるタイマー回路、交流を扱う回路などでは、この特徴が役立ちます。高品質なオーディオ機器で見かけることがあるのも、信号への影響を抑えたいという理由からです。

交流電圧が継続してかかる場所では、発熱を抑えられるかどうかが部品寿命にも関わります。

モーターの運転用コンデンサや、電力用の用途では、交流定格や許容リップル電流を仕様書で確認します。単に耐圧だけを見るのではなく、交流使用を前提とした設計かどうかを確かめることが大切です。

蒸着構造と金属箔構造の違い

フィルムコンデンサの内部構造は、大きく蒸着型と金属箔型に分けて考えられます。

蒸着型は、フィルムに非常に薄い金属層を形成して電極にする方式です。金属層が薄いため小型化しやすく、絶縁破壊が起きても周辺の金属が飛んで局所的に回復する自己回復性を持つ製品があります。

自己回復性は、小さな絶縁破壊の影響を局所にとどめ、短絡を防ぎやすくする仕組みです。

ただし、自己回復性があるからといって、定格を超えた使い方が許されるわけではありません。過大なサージ電圧や長時間の過負荷は、容量低下や故障の原因になります。

金属箔型は、独立した金属箔を電極としてフィルムと重ねる構造です。大きな電流への強さや安定した電極構造が求められる用途で採用されることがあります。

選定では、回路に流れるパルス電流、繰り返し充放電の条件、必要な寿命を確認します。外観が似ていても内部構造で得意な使い方が異なるため、型番の仕様書まで確認することが安全です。

比較項目	蒸着型	金属箔型
電極の構造	フィルム表面の金属蒸着層	独立した金属箔
小型化	行いやすい	部品が大きくなりやすい
自己回復性	備える製品が多い	一般に主目的ではない
確認したい条件	耐圧、容量低下、サージ	電流、パルス、温度上昇

フィルムコンデンサの役割と代表的な用途

続いてはフィルムコンデンサの役割と代表的な用途を確認していきます。

電源回路におけるノイズ抑制

電源回路では、フィルムコンデンサが電圧変動や高周波ノイズを抑える役割を果たします。

電子機器の電源には、商用電源から入るノイズや、内部のスイッチング動作で発生するノイズが重なります。不要な高周波成分が広がると、誤動作、音の乱れ、通信品質の低下につながる場合があります。

コンデンサを電源ラインと基準電位の間に入れると、高周波成分が逃げる経路を作れます。フィルムコンデンサは周波数特性や耐圧を重視したい場所で使われることがあります。

特に電源入力部では、安全規格に対応したコンデンサが必要になるケースがあります。

交流電源に直接つながる箇所では、一般的な部品を代用せず、用途に適した安全規格対応品を使うことが重要です。感電、発煙、火災などの危険に関わるため、修理や改造では専門知識が求められます。

ノイズ対策では、部品単体の容量だけでなく、配置や配線の長さも効果に影響します。高周波では長い配線そのものが影響を持つため、対象回路の近くに配置する考え方が基本になります。

音響回路と信号結合の用途

フィルムコンデンサは、音響回路で信号の結合や周波数特性の調整に使われます。

たとえば、増幅回路の前後にコンデンサを入れると、前段と後段の直流電圧を分けながら、音声のような交流信号を伝えられます。これをカップリング用途と呼びます。

音響回路では、直流成分を切り離しながら必要な音声信号を渡す働きが重要です。

コンデンサの容量が小さすぎると、低い周波数の信号が弱くなることがあります。低音が減ったように感じる場合は、接続先の抵抗値と容量の組み合わせが影響している可能性があります。

この計算は、抵抗とコンデンサで構成する基本的な回路を前提にしています。実際の音響機器では、後段の入力抵抗、音量調整回路、部品の許容差も含めて設計します。

フィルムコンデンサは、容量精度やひずみの少なさを意識する音響用途で選ばれることがあります。ただし、音質の違いを部品だけで断定せず、回路全体の設計や測定結果と合わせて考える姿勢が必要です。

パルス回路とモーター周辺の用途

急な充放電を繰り返す回路では、コンデンサに大きな電流が流れることがあります。

スイッチング電源、インバーター、リレー、モーターの周辺では、スイッチの切り替え時に急な電圧変化が起こります。フィルムコンデンサは、パルス耐量や低損失が求められる用途で選択されることがあります。

パルス用途では、静電容量だけでなく、許容パルス電流と電圧変化率の確認が欠かせません。

モーターの端子付近に取り付ける部品には、火花によるノイズを抑える目的のものがあります。ブラシ付きモーターでは、接点で発生するノイズがラジオ受信や通信回路へ影響することもあります。

一方で、高電圧や大電流を扱う回路は、感電や部品破裂の危険を伴います。

部品を交換する際は、元の容量、定格電圧、端子間の接続方法を正確に確認しましょう。容量だけを合わせても、交流定格やパルス耐量が不足すれば安全な置き換えにはなりません。

選定時に確認したい仕様と他方式との比較

続いては選定時に確認したい仕様と他方式との比較を確認していきます。

定格電圧と静電容量の確認

フィルムコンデンサを選ぶ際は、必要な静電容量と使用電圧の両方を満たすことが基本です。

定格電圧は、その部品が規定の条件で扱える最大電圧の目安です。回路の通常電圧だけでなく、電源投入時やスイッチ切り替え時に起こる一時的な電圧上昇も考慮します。

直流用の定格と交流用の定格は、同じ数字として扱えない場合があります。交流では繰り返しの充放電による発熱が生じるため、周波数や温度の条件も仕様に含まれます。

容量の許容差も、タイマー回路やフィルター回路では見逃せない項目です。

たとえば、表示値が 1 マイクロファラドでも、許容差によって実際の容量には幅があります。時間や周波数を正確に決めたい回路では、必要な精度を満たす製品を選ぶ必要があります。

部品の印字が読みにくいときは、外観だけで判断しないことが大切です。メーカー資料、回路図、部品表を照合し、不明な場合は測定や専門家への相談を検討しましょう。

温度特性と損失の見方

コンデンサの性能は、周囲温度や周波数によって少しずつ変化します。

温度特性は、温度が変わったときに静電容量がどれほど変動するかを示す考え方です。屋外設備、自動車機器、発熱する電源装置では、室温だけでなく実際の使用温度を想定する必要があります。

温度変化が大きい場所では、容量値だけでなく温度範囲と容量変化の仕様を確認します。

誘電損失は、交流を扱うときに電気エネルギーの一部が熱になって失われる度合いに関係します。損失が大きいと発熱しやすくなり、高周波や大電流の条件では部品の負担が増える可能性があります。

仕様書では損失係数、許容リップル電流、温度上昇などの項目が確認対象になります。

特にスイッチング電源では、周波数が高く、波形も単純な正弦波ではない場合があります。基本式だけで決めず、メーカーが示す使用条件やディレーティングの指示を確認することが重要です。

長寿命を求める設備では、余裕を持った定格選びが役立ちます。周囲温度を下げる放熱設計や、振動を抑える取り付け方法も、部品を安定して使うための要素です。

電解コンデンサとセラミックコンデンサの比較

コンデンサは誘電体や構造の違いによって、得意な容量帯や使い方が異なります。

電解コンデンサは大きな静電容量を得やすく、電源の平滑用途で広く使われます。ただし極性を持つ製品が多く、逆接続や過電圧には注意が必要です。

セラミックコンデンサは小型で高周波特性に優れたものが多く、電子機器の電源端子付近に数多く配置されます。

フィルムコンデンサは、安定性、低損失、耐圧、信号用途での扱いやすさを重視する場面で選ばれます。

どの種類が最適かは、容量だけでは決まりません。電圧、周波数、温度、許容電流、寿命、実装スペースを合わせて比較する必要があります。

種類	主な特徴	向きやすい用途	注意したい点
フィルムコンデンサ	安定性、低損失、比較的高い耐圧	信号結合、交流回路、ノイズ対策	大容量では大型化しやすい
電解コンデンサ	大容量を得やすい	電源平滑、低周波の蓄電	極性、寿命、温度特性
セラミックコンデンサ	小型、高周波への対応	高周波ノイズ除去、バイパス	種類により容量変化が大きい

同じ回路でも、複数種類のコンデンサを組み合わせる設計は珍しくありません。それぞれの長所を活かして、低周波から高周波までの電源変動を抑えることがあります。

フィルムコンデンサの意味と使い方のまとめ

フィルムコンデンサは、樹脂フィルムを誘電体に用い、電気を蓄えたり、交流信号やノイズを扱ったりする電子部品です。ポリエステルやポリプロピレンなどの材質によって、容量の安定性、損失、部品サイズ、適した用途が変わります。

静電容量は電荷をどれだけ蓄えられるかの指標ですが、部品選びでは耐圧、許容差、温度特性も同じように重要です。特に交流やパルスを扱う回路では、発熱や許容電流を確認する必要があります。

電源回路ではノイズ対策に、音響回路では信号結合に、モーター周辺では電圧変動の抑制に活用されます。用途ごとに必要な特性が異なるため、同じ容量の部品でも安易に交換しないことが安全につながります。

フィルムコンデンサは、電解コンデンサやセラミックコンデンサと比べて、安定性や低損失を活かせる場面がある部品です。回路図と仕様書を照らし合わせ、使用電圧、周波数、温度の条件に合った製品を選びましょう。

電子工作や修理で扱う場合は、まず部品の印字と定格を確認するところから始めると安心です。
