フィルムコンデンサの極性とは?見分け方や向きを解説!(取り付け方向)
フィルムコンデンサは、音響機器、電源回路、家電製品など幅広い電子回路で使われています。外観が小さく、電解コンデンサのような明確なプラス・マイナス表示がないため、取り付ける向きに迷うことがあるでしょう。基本的には極性を持たない部品ですが、種類によっては外側電極を示す印があり、ノイズ対策や高インピーダンス回路では向きが性能に影響します。ここでは極性の考え方、見分け方、取り付け方向を実用的に解説します。

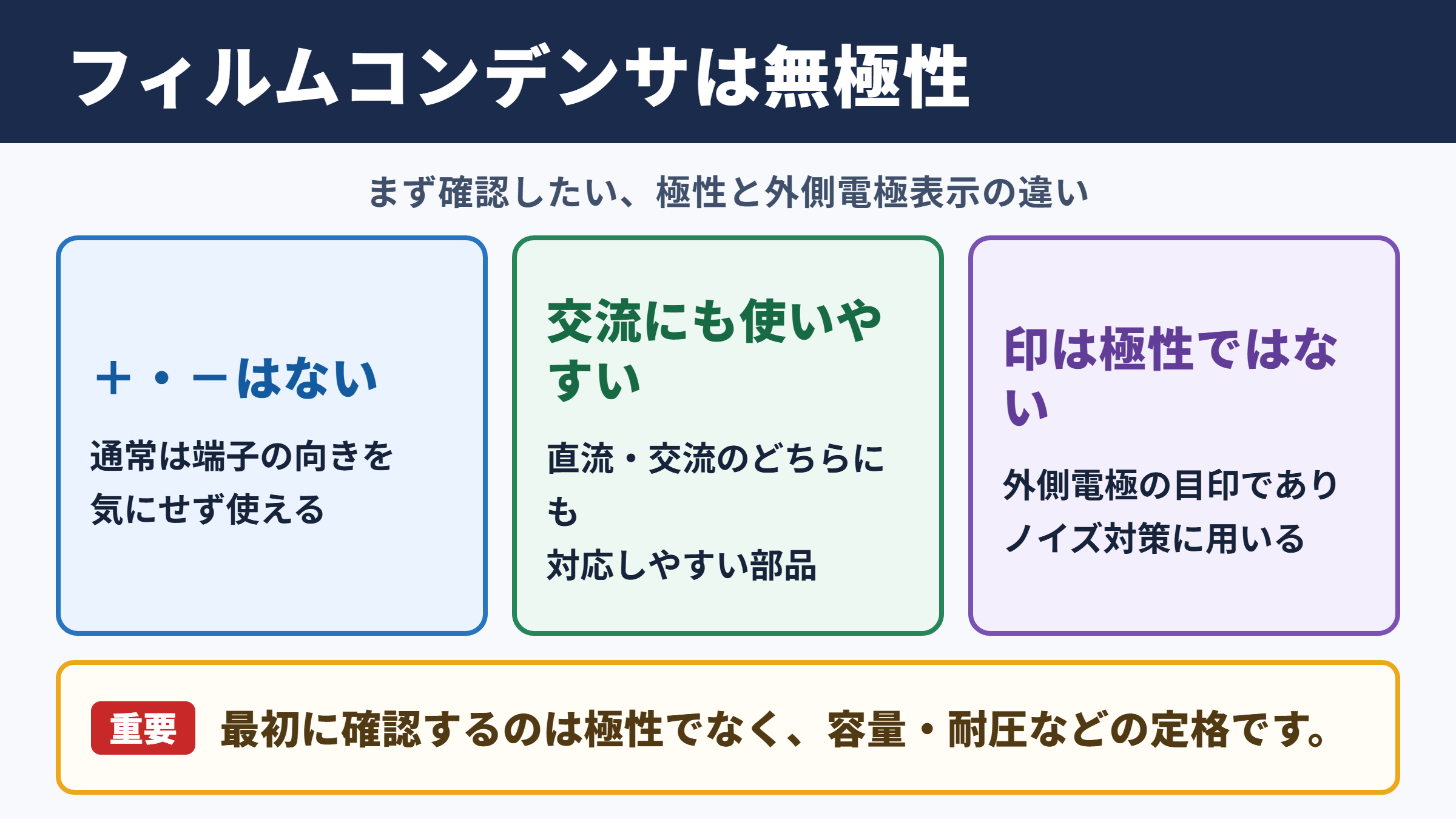

フィルムコンデンサの極性と基本的な性質

それではまずフィルムコンデンサの極性について解説していきます。
無極性部品としての基本
一般的なフィルムコンデンサには、電解コンデンサのようなプラスとマイナスの極性はありません。
フィルムコンデンサは、樹脂フィルムを誘電体として使い、その両側に電極を設けた構造のコンデンサです。端子のどちらへ電圧を加えても、通常の定格範囲内であれば同じように使用できます。
アルミ電解コンデンサは酸化皮膜の性質上、逆向きの電圧に弱い部品です。これに対してフィルムコンデンサは、直流電圧と交流電圧のどちらにも使いやすい点が大きな特徴になります。
そのため、回路図にフィルムコンデンサの記号が描かれているだけで、端子にプラス・マイナスの指示がなければ、通常はどちら向きに実装しても問題ありません。
たとえばスピーカーのネットワーク回路や交流信号を通すカップリング回路では、フィルムコンデンサを左右どちら向きに付けても、容量値や耐圧が正しければ基本動作は変わりません。初心者が極性を気にしすぎて、必要以上に作業を止める必要はないでしょう。
ただし、外側電極を示す構造上の印がある製品は、ノイズの影響を抑えるために取り付け方向を検討します。
極性と外側電極表示の違い
外側電極の表示は極性表示ではなく、巻かれたフィルムの外周側につながる端子を示す目印です。
巻回型のフィルムコンデンサでは、金属化フィルムや箔を重ねて巻くため、片方の電極が部品の外側に近い位置になります。この外側の電極は周囲からの電界やノイズを受けやすく、回路条件によっては信号への影響が出ることがあります。
メーカーによっては、外側電極につながるリード線側に帯状の印、黒線、点、記号などを付けています。印の意味を知らないままプラス端子と考えると、部品の役割を誤解する原因になります。
外側電極は、低インピーダンス側や交流的に接地に近い側へ接続するのが一般的です。外部から受けるノイズを低インピーダンス側へ逃がし、入力部のような繊細な信号点を守りやすくなるためです。
たとえばギターアンプの高インピーダンス入力付近では、コンデンサの向きによってハムノイズの拾いやすさが変わることがあります。一方、電源のバイパス用途では周囲のインピーダンスが低く、向きによる差が目立たない場合も少なくありません。
印がある側の端子
外側電極につながる端子
推奨されやすい接続先
低インピーダンス側、接地側、出力側
注意点
印はプラス極やマイナス極を表すものではありません。
外観表示による見分け方
続いてはフィルムコンデンサの表示と見分け方を確認していきます。
帯印と記号の確認方法
部品本体の帯印や端部のマーキングは、外側電極を示すために付けられている場合があります。
円筒形のフィルムコンデンサでは、片側の端に太い帯や細い線が印刷されていることがあります。箱形の製品では、外側電極の位置を示す印がないものも多く、見た目だけで判断できるとは限りません。
印の形や位置は、メーカー、シリーズ、製造時期によって異なります。黒い線があるから必ず外側電極と決めつけず、部品の型番を読み取り、データシートの外形図や端子説明を確認する姿勢が大切です。
特に古いオーディオ機器から取り外した部品では、印がかすれていることがあります。また、熱収縮チューブや接着剤で表示が隠れているケースもあるため、取り外し前の接続位置を写真で残しておくと役立ちます。
製品に表示が見当たらない場合は、無極性部品として扱うのが基本です。根拠のない推測で向きを固定するよりも、容量、耐圧、端子間隔が回路に適しているかを優先して確認しましょう。
| 外観上の特徴 | 考えられる意味 | 確認時の注意 |
|---|---|---|
| 端部の帯印 | 外側電極の目印 | 型番ごとの資料で確認する |
| プラス記号なし | 無極性部品の可能性 | 電解コンデンサと混同しない |
| 容量と耐圧の印字 | 基本仕様 | 取り付け方向とは別に確認する |
| 型番のみの表示 | 仕様照合用の情報 | メーカー資料を参照する |
| 印字なしの箱形部品 | 外側電極非表示の場合 | 向きより実装条件を優先する |
型番とデータシートによる確認
型番から仕様を調べる方法は、外側電極の有無を確実に確認したいときに有効です。部品の側面に記載された英数字、容量コード、メーカー名をできるだけ正確に読み取ります。
メーカーの公式資料では、静電容量、許容差、定格電圧、温度特性に加え、内部構造や端子の扱いが掲載されていることがあります。外側電極が管理されている製品なら、図面に記号や注記が付いている場合もあります。
一方で、量産向けの一般的な積層型フィルムコンデンサには、外側電極を規定しない製品もあります。この場合、データシートに方向性の説明がないこと自体が、実装方向を問わない判断材料になります。
似た外観でも、ポリエステルフィルム、ポリプロピレンフィルム、ポリフェニレンサルファイドフィルムでは用途や特性が異なります。材質名だけから外側電極の有無を推測せず、シリーズ単位で仕様を見ることが重要です。
外側電極の記載がなければ、通常は無極性として実装し、回路図と部品定格に従って取り付けます。
取り付け方向を考える回路条件
続いては取り付け方向が意識される回路条件を確認していきます。
高インピーダンス入力部の配慮
外側電極の向きが特に意識されるのは、微小な信号を扱う高インピーダンス回路です。
高インピーダンスの入力点は、わずかな漏れ電流や外来ノイズでも電圧として現れやすい性質があります。コンデンサの外側電極が周囲の電界を拾うと、入力信号にハムや高周波ノイズが重なる可能性があります。
代表例は、レコードプレーヤーのフォノ入力、エレキギターのピックアップ入力、センサーの前置増幅回路です。これらの回路では、信号源の出力インピーダンスや配線の取り回しもノイズ量に関係します。
外側電極の印が分かる場合は、入力側よりも出力側、または交流的に低インピーダンスとなる側へ接続する考え方が使えます。ただし、回路の直流電圧だけを見て判断するのではなく、交流信号に対するインピーダンスを考える必要があります。
たとえば増幅回路のカップリングコンデンサでは、前段の出力側が低インピーダンスで、次段の入力側が高インピーダンスになることがあります。このような場面では、外側電極を前段出力側へ向ける選択が検討対象になります。
信号源側
高インピーダンスになりやすい
増幅器の出力側
低インピーダンスになりやすい
外側電極の目安
低インピーダンス側へ接続する
オーディオ回路とノイズ対策
オーディオ回路では、音質の変化として語られることが多いものの、まず確認したいのはノイズと配線条件です。外側電極の向きが影響しやすいのは、主に高感度な入力部や高ゲイン増幅段の周辺になります。
ラインレベルの信号を扱う回路や、十分に低いインピーダンスで駆動される部分では、向きを変えても聴感上の差が確認できないことがあります。部品の向きだけに注目せず、シールド線、アース配線、電源のリップルも合わせて点検しましょう。
ノイズを比較する場合は、同じ音量、同じ入力状態でコンデンサの向きだけを変えます。スマートフォンや無線機器を近づけるなど、強いノイズ源を意図的に使う試験は、通常使用時の評価とは分けて考えるのが適切です。
部品を取り付けた後にノイズが増えたとしても、原因がコンデンサの方向とは限りません。半田不良、配線の長さ、接地ループ、部品値の選定ミスといった基本項目を順に確認するほうが、問題解決への近道になります。
| 使用場面 | 方向性を意識する度合い | 主な確認項目 |
|---|---|---|
| フォノ入力 | 高い | 外側電極、配線シールド、接地 |
| ギター入力 | 高い | 入力配線、ハムノイズ、部品位置 |
| ライン回路 | 中程度 | 回路インピーダンス、実装状態 |
| 電源バイパス | 低い | 容量、耐圧、配線長 |
| スピーカー回路 | 低い | 容量、許容損失、耐圧 |
安全な実装と確認手順
続いてはフィルムコンデンサを安全に実装する手順を確認していきます。
容量と定格電圧の照合
取り付け方向より先に、回路で必要な容量と定格電圧を正しく照合することが重要です。
容量が同じでも、定格電圧が不足していればコンデンサは安全に使用できません。直流回路では通常時の電圧だけでなく、電源投入時や負荷変動時に生じる過渡電圧も考慮します。
交流回路では、直流定格と交流定格が別に定められている製品があります。商用電源に接続するノイズ抑制用途では、安全規格に適合した専用コンデンサを選ぶ必要があり、一般用途のフィルムコンデンサで代用してはいけません。
回路図がコンデンサの容量をマイクロファラドで示し、部品本体がナノファラドで表記されることもあります。単位換算を間違えると、方向を正しくしても回路の動作が大きく変わります。
0.1 μF = 100 nF = 100000 pF
μF はマイクロファラド、nF はナノファラド、pF はピコファラドを表します。
容量の桁を誤ると、フィルタの周波数特性や信号の通り方が変化します。
半田付け後の点検項目
実装後は、コンデンサの本体やリード線に無理な力がかかっていないか確認します。基板に密着させすぎると、熱や振動の影響を受けやすくなるため、製品の実装推奨条件に従うことが大切です。
半田付け時に長時間加熱すると、樹脂ケースや内部構造へ負担を与えることがあります。温度設定、こて先の状態、加熱時間を適切に管理し、必要以上に何度も半田をやり直さないようにします。
外側電極表示を意識して実装した場合は、基板上の向きを記録しておくと、後の修理や比較試験で役立ちます。回路図へ小さな印を付ける、組立写真を保管するなど、第三者が見ても分かる記録が実用的です。
電源を入れる前には、容量値の取り違え、隣接パターンとの短絡、半田ブリッジを確認しましょう。高電圧回路や商用電源を扱う機器では、感電や火災につながる危険があるため、十分な知識がない場合は専門家へ依頼する判断も必要です。
外側電極の向きは性能調整の要素であり、安全上の定格確認を置き換えるものではありません。
フィルムコンデンサの極性と取り付け方向のまとめ
フィルムコンデンサは原則として無極性であり、プラス・マイナスを気にせずに取り付けられる部品です。ただし巻回型の一部には外側電極の表示があり、これは極性ではなくノイズを受けやすい電極側を示します。
外側電極の印がある場合は、低インピーダンス側や接地に近い側へ接続すると、外来ノイズの影響を抑えやすくなります。高インピーダンスの入力部や高ゲインのオーディオ回路では、特に取り付け方向を検討する価値があるでしょう。
一方で、印がない部品や一般的な用途では、向きより容量、耐圧、温度特性、実装状態の確認が優先されます。帯印などの意味はメーカーごとに異なる可能性があるため、型番から公式資料を照合するのが確実です。
取り付け後は、半田不良や短絡も含めて点検し、必要なら配線や接地方法も見直してください。手元の部品に表示がある場合は、まず型番を確認して、回路のインピーダンスに合わせた向きを検討してみましょう。
