SUS430の成分は？化学成分とニッケル量の特徴を解説！

SUS430は、家庭用品から建築金物、厨房設備まで幅広く使われるフェライト系ステンレス鋼です。

ステンレスと聞くとニッケルを多く含むSUS304を想像する人も多いものの、SUS430はニッケルをほとんど含まない点に大きな特徴があります。

成分の違いは、耐食性、磁性、加工性、価格、溶接後の性質にまで影響します。

用途に合わない材料を選ぶと、さびや変色、加工時の割れ、期待より短い寿命につながることもあるでしょう。

この記事ではSUS430の化学成分、ニッケル量、JIS規格上の位置付け、SUS304との違い、選定時の注意点を分かりやすく整理します。

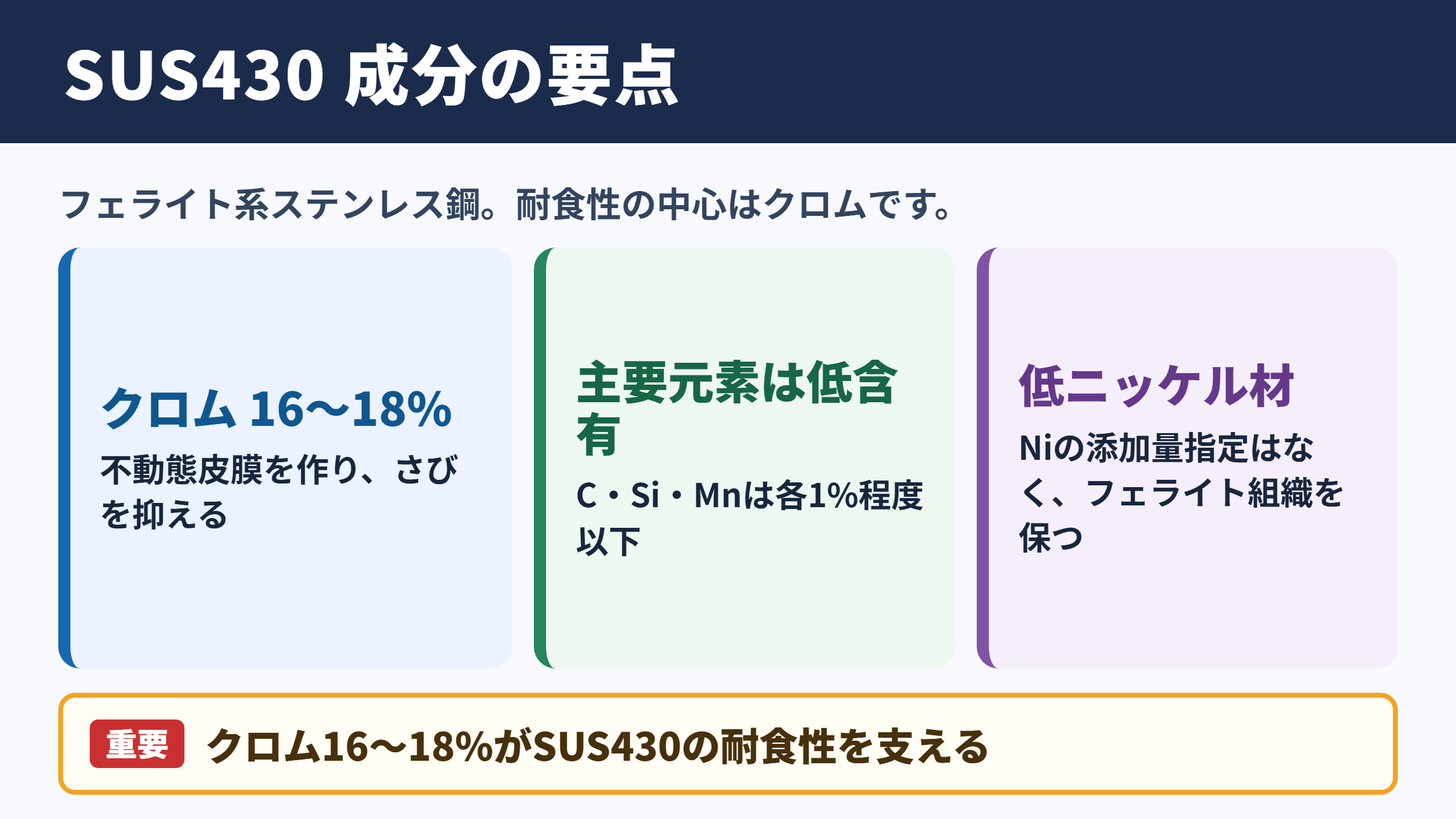

SUS430の成分構成

それではまずSUS430の成分構成について解説していきます。

SUS430に含まれる主要元素

SUS430はJIS G 4305などで規定されるフェライト系ステンレス鋼で、主な合金元素はクロムです。

代表的な化学成分は、炭素0.12パーセント以下、ケイ素1.00パーセント以下、マンガン1.00パーセント以下、りん0.040パーセント以下、硫黄0.030パーセント以下、クロム16.00から18.00パーセント程度となります。

最も重要なのは、クロムをおよそ16から18パーセント含むことです。

クロムは表面に緻密な不動態皮膜をつくり、鉄が酸化して赤さびになる進行を抑えます。

この皮膜は傷が浅い場合に再び形成されやすく、ステンレス鋼が日常環境でさびにくい理由の一つです。

元素	SUS430の代表的な含有範囲	主な役割
炭素	0.12パーセント以下	強度に関係し、多すぎると耐食性や加工性に影響します。
ケイ素	1.00パーセント以下	脱酸や強度調整に関わります。
マンガン	1.00パーセント以下	製鋼性や強度に影響します。
りん	0.040パーセント以下	過剰になると靭性に悪影響を与えます。
硫黄	0.030パーセント以下	加工性との関係があり、過剰量は耐食性を下げます。
クロム	16.00から18.00パーセント	耐食性を支える不動態皮膜の形成に役立ちます。
ニッケル	規格上は添加量の指定なし	基本的に低ニッケルで、フェライト組織を保ちます。

クロムによる耐食性

ステンレス鋼は一般にクロムを約10.5パーセント以上含むことで、普通鋼より高い耐食性を得ます。

SUS430のクロム量はその水準を十分に上回るため、室内用品、乾燥した屋内、弱い腐食環境では実用的な耐食性を発揮します。

ただし、ステンレスは絶対にさびない材料ではありません。

塩分、酸性洗剤、長時間の結露、鉄粉の付着が重なると、表面に点さびやもらいさびが現れる可能性があります。

特に塩化物イオンが多い環境では、不動態皮膜が局所的に傷みやすくなります。

屋外設備や食品工場の洗浄区域などでは、使用条件に応じてSUS304、SUS316なども比較すると安心でしょう。

炭素と不純物元素の影響

炭素は鉄鋼材料の強度を高める元素ですが、多くなりすぎるとクロムと結び付き、耐食性を支えるクロムが不足しやすくなります。

SUS430では炭素量を0.12パーセント以下に抑え、耐食性と成形性のバランスを取っています。

さらに、りんや硫黄といった元素にも上限値が設けられています。

これらは製造や切削で一定の役割を持つ一方、量が多いと靭性、溶接性、耐食性に影響するためです。

材料表にある成分表は、単なる数値一覧ではなく性能の設計図と考えると理解しやすいでしょう。

ニッケル量の特徴

続いてはSUS430のニッケル量の特徴を確認していきます。

ニッケルをほとんど含まない理由

SUS430は、ニッケルを主成分として添加しないフェライト系ステンレス鋼です。

製品のミルシートでは微量のニッケルが検出されることがありますが、これは原料由来の残留分であり、SUS304のように組織を安定させる目的で積極的に多量添加したものではありません。

SUS304は一般にニッケルを8パーセント前後含み、オーステナイト系の組織を安定させます。

一方でSUS430は、ニッケルをほぼ使わずクロムを主体とする材料です。

この違いが、磁石への反応、価格変動への強さ、加工後の性質の差につながります。

フェライト組織と磁性

SUS430はフェライト系であるため、基本的に磁石に付きます。

キッチンのシンクや家電の外装で磁石が付くステンレスを見かけることがありますが、その一部にはSUS430が使われています。

磁性があることは品質不良を意味しません。

むしろ、磁石を使った固定機構や電磁調理器に対応する器具では、磁性が実用面の利点になる場合もあります。

ただし、磁石に付くかどうかだけで鋼種を断定することは避けるべきです。

加工履歴や他の合金元素により反応の程度が変わるため、正確な判定にはミルシート、成分分析、材料証明が必要です。

価格と資源調達の関係

ニッケルは国際相場の変動を受けやすい金属です。

そのため、ニッケルを多く使うオーステナイト系ステンレス鋼は、原料市況によって価格が動きやすい傾向があります。

SUS430はニッケル使用量が少ないため、材料コストを抑えやすい選択肢になります。

ただし、SUS430が常に最安値とは限りません。

板厚、表面仕上げ、寸法、流通量、加工費、発注数量によって実際の調達価格は変わります。

SUS304との比較ポイント

続いてはSUS430とSUS304の比較ポイントを確認していきます。

化学成分の違い

SUS304はクロム18パーセント、ニッケル8パーセント前後を基本とするオーステナイト系ステンレス鋼です。

SUS430はクロム16から18パーセントを含む一方、ニッケルをほぼ含まないフェライト系ステンレス鋼です。

両者は見た目が似ていても、内部組織と得意な使用環境が異なります。

比較項目	SUS430	SUS304
系統	フェライト系	オーステナイト系
クロム量	16から18パーセント程度	18パーセント程度
ニッケル量	ほぼ含まない	8パーセント前後
磁性	基本的にあり	通常は弱いか、ほぼなし
耐食性	一般的な屋内環境に適する	より幅広い腐食環境に対応しやすい
加工性	深絞りや厳しい曲げでは注意が必要	加工性に優れる用途が多い
価格傾向	比較的抑えやすい	ニッケル相場の影響を受けやすい

耐食性と使用環境

SUS304はニッケルを含むことで組織が安定し、一般にSUS430より耐食性に優れます。

水分や洗剤に頻繁に触れる設備、屋外、衛生管理が厳しい場所では、SUS304が選ばれる場面が多いでしょう。

一方、SUS430は乾燥した屋内での内装材、冷蔵庫や電子レンジなどの家電部品、装飾板、一般的な厨房機器の外装に適しています。

水がかかるかではなく、水分や塩分が残留し続けるかまで確認することが大切です。

同じ厨房内でも、乾いた扉面と常に洗浄される作業台では、材料に求められる性能が変わります。

加工性と溶接性

SUS430は一般的な曲げ加工やせん断加工に使用できますが、厳しい深絞り、複雑なプレス成形、高い伸びが必要な部品では注意が必要です。

成形条件によっては割れ、しわ、表面傷が起こることがあります。

溶接も可能ですが、熱影響部の耐食性や靭性を考慮しなければなりません。

溶接後に高い耐食性を必要とする製品では、低炭素タイプや安定化元素を含む鋼種を検討する場合があります。

用途別の選定基準

続いてはSUS430を選ぶ際の用途別の選定基準を確認していきます。

家庭用品と家電部品

SUS430は、冷蔵庫の外板、電子レンジの部品、調理器具の一部、収納用品、洗面周辺の部材などに使われています。

意匠性の高い表面仕上げにも対応しやすく、ヘアライン、鏡面、エンボスなどを生かせる点も魅力です。

室内で使われ、強い塩分や酸に長時間さらされない製品なら、SUS430はコストと性能のバランスを取りやすいでしょう。

ただし、清掃時に塩素系洗剤を付けたまま放置すると、ステンレスであっても変色や腐食の原因になります。

建築内装と装飾材

建築の内装パネル、家具の金物、エレベーター周辺、店舗什器などでもSUS430は選択肢になります。

人の手が触れる場所では、指紋や油分が目立ちにくい表面仕上げを選ぶ工夫も有効です。

ただし、屋外の外壁、海沿いの施設、融雪剤が飛散する場所では、SUS430だけでは十分な耐食性を得にくいことがあります。

屋内用として適した材料を屋外へ流用しないことが、建築材料選定の基本です。

結露の頻度、清掃方法、近隣の海や工場からの飛来物も確認しましょう。

厨房機器と食品関連設備

厨房機器では、SUS430が扉、側板、フード、収納部などに使われることがあります。

一方で、調理台、シンク、配管、洗浄槽のように水、塩分、酸性食品、洗剤へ繰り返し接触する部分には、より耐食性を重視した材料が必要になる場合があります。

食品そのものへの接触可否は、材質名だけで決めるものではありません。

表面粗さ、溶接ビード、洗浄性、衛生管理基準、使用する薬剤まで含めて設計する必要があります。

取り扱いと腐食対策

続いてはSUS430の取り扱いと腐食対策を確認していきます。

もらいさびの予防

SUS430に発生する赤茶色の汚れは、材料自体の腐食だけでなく、鉄粉が付着して起こるもらいさびの場合があります。

普通鋼を研削した近くで保管したり、鉄製のたわしを使ったりすると、表面へ鉄粉が移ることがあります。

その鉄粉が湿気でさびると、ステンレスまでさびたように見えるでしょう。

ステンレス専用の工具や清掃用品を使うことが、もらいさび対策の第一歩です。

加工現場では炭素鋼用とステンレス用でブラシ、研磨材、作業台を分ける管理も役立ちます。

洗浄方法と保管条件

日常的な手入れでは、柔らかい布と中性洗剤で汚れを落とし、その後に水分を拭き取る方法が基本です。

指紋、油分、調味料の飛沫を長く残さないことで、表面の状態を保ちやすくなります。

塩素系漂白剤、強酸性洗剤、強アルカリ性洗剤を使う場合は、製品の取扱説明や洗剤の注意事項を確認してください。

薬剤が残ったまま乾燥すると局部腐食の要因になるため、必要に応じて十分な水洗いを行います。

加工後の表面管理

切断、曲げ、研磨、溶接を行った後は、表面の傷、焼け、研磨粉、油分を確認します。

傷が深い部分や溶接焼けが残る部分は、周囲と比べて腐食が始まりやすくなることがあります。

製品の用途によっては、酸洗い、不動態化処理、電解研磨などの後処理を検討することもあるでしょう。

ただし、処理方法の選定には安全管理と廃液管理が伴います。

量産品や衛生設備では、表面処理業者や材料メーカーへ事前に相談することが確実です。

仕上げ後の外観だけでなく、使用環境で維持できる表面状態かを評価することが重要になります。

SUS430成分のまとめ

SUS430はクロムを16から18パーセント程度含むフェライト系ステンレス鋼で、ニッケルをほとんど含まないことが大きな特徴です。

クロムによる不動態皮膜で一般的な屋内環境に必要な耐食性を得ながら、ニッケル使用量を抑えることでコスト面の利点も期待できます。

磁石に付く性質はフェライト系ならではの特徴であり、品質の優劣を示すものではありません。

一方で、SUS304と比べると塩分や水分が残りやすい環境、厳しい加工、溶接後の耐食性が重要な用途では慎重な検討が必要です。

SUS430の成分とニッケル量を理解すると、価格だけに偏らない材料選定がしやすくなります。

使用場所、接触する液体、清掃薬剤、加工方法、求める寿命を整理し、必要に応じてSUS304などの鋼種と比較して選びましょう。
