セラミック製ブロックゲージとは？材質の特徴と鋼製との違いを解説！（メリット・硬さ・熱膨張）

ブロックゲージは、長さの基準を高い精度で再現するために使われる精密測定工具です。

ノギスやマイクロメータ、ダイヤルゲージなどの校正だけでなく、加工寸法の確認や測定機の検査にも関わるため、材質の選定は品質管理に直結します。

なかでもセラミック製ブロックゲージは、さびにくさ、軽さ、温度変化への強さといった特徴から、製造現場や検査室で広く採用されています。

一方で、鋼製ブロックゲージにも長年にわたり培われた信頼性があり、用途によっては適した選択となるでしょう。

この記事では、セラミック製ブロックゲージの材質、硬さ、熱膨張、鋼製との違い、取り扱い上の注意点までを分かりやすく解説します。

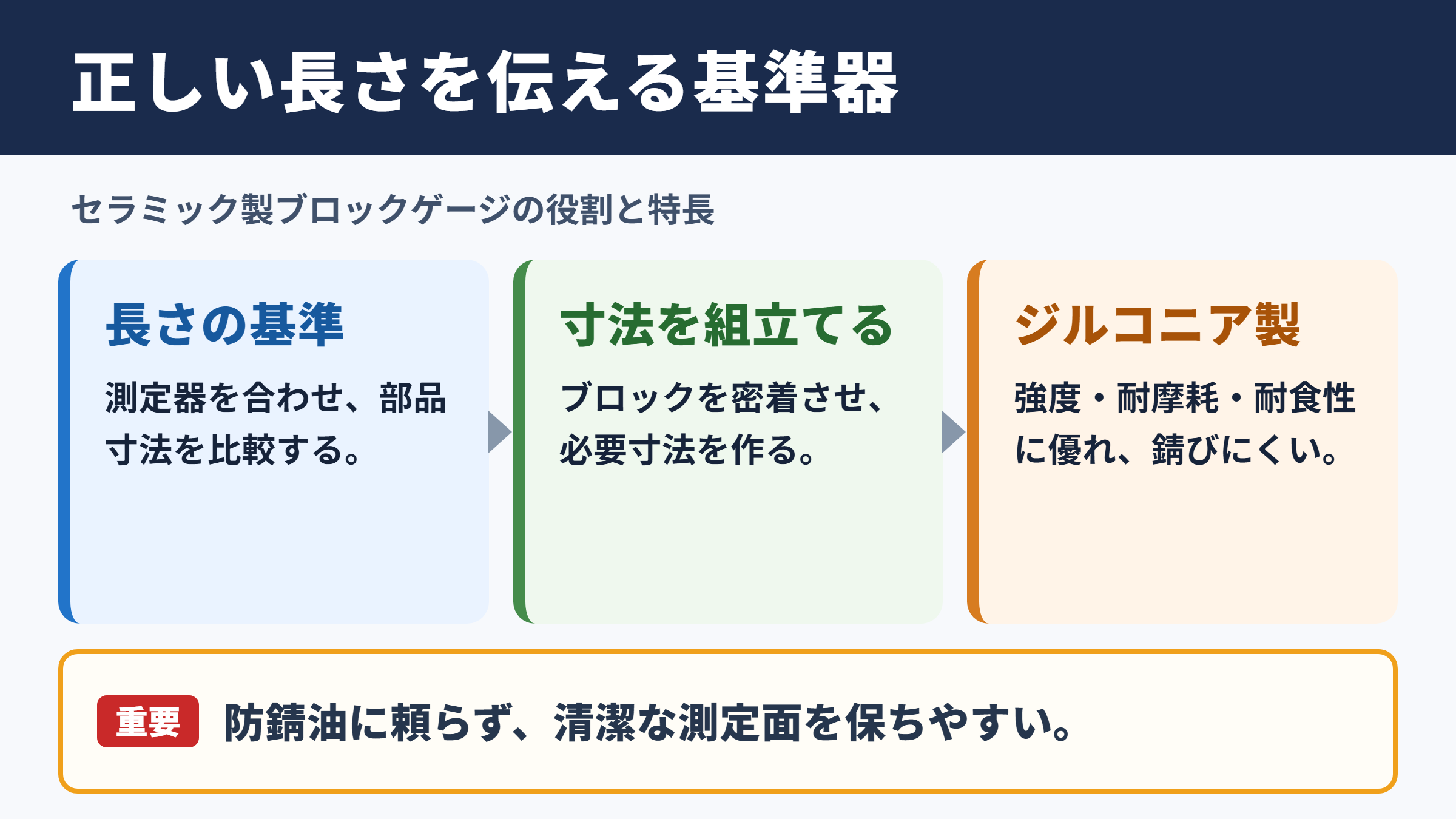

セラミック製ブロックゲージの概要

それではまず、セラミック製ブロックゲージの基本的な役割と、鋼製品との大きな違いについて解説していきます。

長さの基準をつくる精密測定器

ブロックゲージとは、非常に正確な長さをもつ直方体のゲージです。

両端にある測定面は高精度に仕上げられており、複数のブロックを密着させて必要な寸法を組み立てられます。

たとえば、10mm、20mm、1.5mmのブロックゲージをリンギングで密着させれば、31.5mmという基準寸法を作れます。

この基準を用いて測定器を合わせたり、部品の寸法を比較測定したりする仕組みです。

ブロックゲージは単に長さを測る道具ではなく、正しい長さを現場へ伝える基準器と考えると理解しやすいでしょう。

高精度な製品では、わずか数マイクロメートルの差が組立性、気密性、摺動性に影響する場合があります。

そのため、ブロックゲージは機械加工、金型、半導体装置、光学部品、自動車部品など、精密さが求められる多くの分野で使われています。

セラミック材質の主な種類

セラミック製ブロックゲージに使われる材料には、主にジルコニア系セラミックが用いられます。

ジルコニアは酸化ジルコニウムを主成分とするファインセラミックスの一種で、強度、耐摩耗性、耐食性に優れた素材です。

一般的な陶器のように割れやすい印象を持つ方もいるかもしれませんが、精密測定用のジルコニアセラミックは組成や焼結条件を細かく管理して製造されます。

そのため、測定面として必要な平面度、平行度、表面粗さを安定して実現できます。

また、セラミックは金属材料とは異なり、湿気や汗、切削油の影響で赤さびが発生しにくい点も重要です。

検査担当者が日常的に触れる基準器では、防錆油に頼らず清潔な測定面を保ちやすいことが大きな利点になります。

鋼製との基本的な違い

鋼製ブロックゲージは、特殊鋼を熱処理して硬さを与え、精密研削やラッピングで仕上げた製品です。

伝統的な材質であり、多くの現場で長年使用されてきました。

対してセラミック製は、さびにくさと熱膨張特性を重視した選択肢です。

特に温度変化が起きやすい作業現場では、測定中に手の熱が伝わることや、保管場所と測定場所の室温が異なることも珍しくありません。

セラミックは鋼より熱膨張係数が小さいため、温度の影響による寸法変化を抑えやすい傾向があります。

材質特性と硬さの比較

続いては、セラミックと鋼の物性を確認していきます。

硬さと耐摩耗性

ブロックゲージの測定面は、ほかのゲージや測定器のアンビルと繰り返し接触します。

この接触によって表面が摩耗すると、基準寸法が変化し、校正や検査の信頼性が低下します。

ジルコニアセラミックは高い硬さをもち、通常の鋼製ブロックゲージと比べて摩耗しにくい材質です。

硬さは単純に数値が高ければよいわけではありませんが、日常的な接触摩耗に対して強いことは、長期安定性において有利です。

測定面の摩耗を抑えることは、再校正の頻度や寸法の不確かさを管理するうえでも重要です。

ただし、セラミックは強い衝撃に対する扱い方が鋼とは異なります。

落下や角部への局所的な打撃は欠けの原因になり得るため、硬いから乱暴に扱えるという理解は避ける必要があります。

靭性と欠けへの注意

鋼は塑性変形しやすい金属材料であり、強い衝撃を受けたときには打痕や変形として現れる場合があります。

一方、セラミックは高硬度である反面、条件によっては欠けや割れが生じることがあります。

精密測定用のジルコニアは一般的なセラミックより靭性に配慮されていますが、取り扱いの基本は変わりません。

ゲージ同士を強くぶつける、金属製の定盤へ投げ置く、角を机の縁に当てるといった行為は避けましょう。

測定面に傷や欠けが生じると、リンギング性や測定の再現性に影響する可能性があります。

保管ケースから取り出す際も、隣接するブロックゲージと接触しないよう、指先で安定して保持することが大切です。

耐食性と清掃性

鋼製ブロックゲージは、湿気、汗、水分、切削液などが残った状態で保管すると、腐食のリスクがあります。

使用後の清掃と防錆処理は欠かせません。

セラミック製は酸化や腐食に強く、湿度の高い環境でも材質そのものがさびる心配を大きく減らせます。

そのため、油膜が測定面の密着や清掃作業に与える負担を抑えたい場面で便利です。

もっとも、セラミック製でも汚れが付着しないわけではありません。

手の皮脂、研磨粉、油分、ほこりが残れば、測定値やリンギングに影響します。

耐食性が高いことと、手入れが不要であることは別の話です。

使用前後には柔らかい不織布や専用クロスで測定面を拭き、異物の有無を確認しましょう。

熱膨張と測定環境の影響

続いては、セラミック製ブロックゲージを選ぶ重要な理由となる熱膨張について確認していきます。

基準温度二十度の考え方

精密測定の世界では、長さの基準温度として20℃が広く使われています。

ブロックゲージに表示された公称寸法も、原則として20℃における長さを基準にしています。

実際の工場や検査室では、常に20℃で安定しているとは限りません。

朝夕の気温差、空調の風、機械からの熱、作業者の手の温度などにより、ゲージもワークも温度変化を受けます。

材料は温度が上がると膨張し、下がると収縮するため、測定時の温度差を無視すると高精度な比較が難しくなります。

特に数百mm以上の長いブロックゲージや、ミクロン単位で管理する寸法では、温度の影響を把握する姿勢が欠かせません。

熱膨張係数の違い

線膨張係数とは、温度が1℃変化したときに材料の長さがどの程度変化するかを示す値です。

一般に、ジルコニア系セラミックは鋼よりも線膨張係数が低い製品が多く、温度変化に伴う寸法変動を小さくしやすい特徴があります。

代表的な目安を比較すると、次のようになります。

比較項目	セラミック製ブロックゲージ	鋼製ブロックゲージ
主な材質	ジルコニア系ファインセラミックス	熱処理済み特殊鋼
耐食性	高く、さびにくい	防錆管理が必要
熱膨張係数	比較的小さい傾向	セラミックより大きい傾向
耐摩耗性	高い	高いが使用状況により摩耗する
衝撃への対応	欠けや落下に注意	打痕や腐食に注意
日常の保守	清掃を中心に管理	清掃と防錆を中心に管理

ただし、線膨張係数はメーカー、材料配合、温度範囲によって差があります。

購入や校正の際には、カタログ値、検査成績書、校正証明書に記載された仕様を確認することが重要です。

温度差による寸法変化の目安

温度変化による長さの変化は、おおむね次の式で考えられます。

5マイクロメートルは肉眼では分からない小さな量ですが、精密部品の公差によっては見過ごせない差です。

セラミック製を使用すれば温度影響を完全になくせるわけではありません。

しかし、温度変動に起因する誤差を減らすための有効な対策の一つになります。

ゲージだけでなく、測定対象のワークも同じ場所で十分に温度になじませることが望ましいでしょう。

鋼製ブロックゲージとの選定基準

続いては、セラミック製と鋼製のどちらを選ぶべきか、具体的な判断基準を確認していきます。

セラミック製が向く使用環境

高湿度の工場、洗浄工程の近く、油や水分に触れやすい場所では、セラミック製の耐食性が大きな利点になります。

また、測定器の校正を頻繁に行う品質保証部門や、長期間にわたって基準器を安定運用したい検査室にも適しています。

素手で扱う機会が多い場合にも、汗によるさびを気にしすぎず作業しやすいでしょう。

もちろん、汗や皮脂を放置してよいわけではありません。

清掃の負担を軽くしつつ、腐食によるリスクを下げられる点に価値があります。

さらに、空調管理が完全ではない現場で、温度変化の影響を少しでも減らしたい場合にも検討しやすい材質です。

鋼製が向く使用環境

鋼製ブロックゲージは、既存の設備や作業手順が鋼製を前提として整っている現場で使いやすい選択です。

長年の使用実績があり、サイズ構成、精度等級、付属品などの選択肢も豊富です。

日常的な防錆管理が確立されており、温湿度が安定した検査室で保管できるなら、鋼製の性能を十分に引き出せます。

また、作業中に多少の接触や衝撃が起こりやすい環境では、欠けへの配慮という観点から鋼製を選ぶ考え方もあります。

重要なのは材質の優劣を一律に決めることではなく、測定作業の実態に合うことです。

現場の管理能力と測定リスクを合わせて考えることが、適切なゲージ選定につながります。

精度等級とセット構成

ブロックゲージを選ぶ際は、材質だけでなく精度等級にも注目しましょう。

一般に、校正や基準器として使う用途では高い精度等級が求められ、現場での比較測定には用途に応じた等級が選ばれます。

必要以上に高精度なセットを導入すると、コストや取り扱いの負担が増えることもあります。

反対に、必要精度に満たないゲージでは、測定システム全体の信頼性を確保できません。

セット数は、よく使う寸法をどこまで細かく組み立てる必要があるかで決まります。

ミリ単位の調整が中心なら少ない組数でも対応できますが、小数点以下の細かな寸法設定が必要なら、豊富なセット構成が役立つでしょう。

リンギングと正しい取り扱い方法

続いては、ブロックゲージの性能を維持するために欠かせないリンギングと日常管理を確認していきます。

リンギングの仕組み

リンギングとは、ブロックゲージの測定面同士を滑らせながら密着させる操作です。

高精度に仕上げられた平面同士は、表面の微細な凹凸、空気の排出、薄い油膜や分子間力などの作用により、強く密着します。

正しくリンギングできれば、複数のブロックゲージを一体の長さ基準として使えます。

ただし、力任せに押し付ける操作ではありません。

測定面の清浄度と正しい手順が、安定した密着の前提になります。

リンギングのしやすさは、測定面の状態を確認する手がかりにもなります。

異物がある、傷がある、油分が多すぎるといった場合には、密着感が不安定になることがあります。

基本的なリンギング手順

使用前には、測定面を専用クロスで丁寧に拭きます。

ごみ、研磨粉、指紋、余分な油分を残さないことが大切です。

次に、二つのブロックゲージの測定面を十字に軽く当て、少し圧をかけながら回転させるように滑らせます。

測定面が平行になる位置まで動かすと、自然に密着する感覚を得られるでしょう。

使用後は、取り外す際にも横方向へ軽く滑らせるようにします。

真上へ強く引き離そうとすると、測定面や手指に不必要な負担がかかる場合があります。

清掃と保管の注意点

セラミック製であっても、使用後に汚れを残したままケースへ戻すことは避けるべきです。

測定面だけでなく、側面やケース内のほこりも確認します。

鋼製の場合は、防錆油を薄く均一に塗布してから保管する方法が一般的です。

セラミック製では過度な油分を必要としない場合が多いものの、メーカーの取扱説明書に従うことが基本になります。

保管場所は、直射日光、急激な温度変化、高湿度、振動を避けられる場所が理想です。

暖房機器や工作機械の近くは温度むらが生じやすいため、基準器の保管場所としては注意が必要でしょう。

校正と測定精度の管理

続いては、セラミック製ブロックゲージを測定の基準として使い続けるための校正と管理方法を確認していきます。

定期校正の必要性

ブロックゲージは耐摩耗性に優れた製品でも、使用年数や頻度に応じて状態が変化する可能性があります。

摩耗、傷、欠け、汚れ、測定面の平行度変化などを確認するため、定期的な校正が必要です。

校正周期は一律ではなく、使用頻度、保管環境、必要精度、品質マネジメントのルールによって決めます。

毎日比較測定に使うゲージと、年に数回だけ使用する基準器では、適切な管理周期も異なるでしょう。

校正証明書には、実測値や不確かさ、使用した標準器などが記載されます。

校正は合格か不合格かを判定するだけでなく、寸法の変化傾向を把握する活動でもあります。

測定器校正での活用

マイクロメータのゼロ点確認や複数点校正では、ブロックゲージが基準寸法として活躍します。

たとえば25mm、50mm、75mmなど、測定器の使用範囲に合わせた複数の寸法で確認すれば、ゼロ点だけでは見つからない誤差を把握できます。

ノギスの場合も、測定範囲内の複数箇所で外側測定ジョウの指示値を確認することで、測定器の状態を評価しやすくなります。

高さ測定機、ダイヤルゲージ、比較測定器、三次元測定機の点検でも、適切なブロックゲージの組み合わせが役立ちます。

測定器とゲージの双方を測定場所の温度になじませてから作業することが、再現性を高める基本です。

不確かさを小さくする工夫

正確なブロックゲージを用意するだけでは、測定精度は完成しません。

測定面の清掃、作業者の技量、測定力、温度、支持方法、測定器の分解能など、複数の要素が測定結果に影響します。

特に長いブロックゲージを使用する場合は、置き方によるたわみも考慮したいところです。

支持位置が不適切だと、自重による変形が測定値に反映される可能性があります。

また、ゲージを長時間手で握り続けると手の熱が伝わります。

必要に応じて断熱性のある保持具や手袋を使い、温度変化を抑えるとよいでしょう。

セラミック製ブロックゲージのまとめ

セラミック製ブロックゲージは、長さの基準を作る精密測定工具であり、ジルコニア系セラミックの耐食性、耐摩耗性、低熱膨張という特徴を生かせます。

鋼製ブロックゲージと比べると、さびにくく、温度変化に伴う寸法変化を抑えやすいため、湿度の高い環境や温度管理が難しい現場でも有力な選択肢になります。

一方で、セラミック製には落下や角部の衝撃による欠けに注意する必要があります。

鋼製は防錆管理が必要である反面、従来からの使用実績が豊富で、現場の運用に合わせやすい材質です。

選定では材質だけに注目せず、必要精度、温度環境、使用頻度、保管方法、校正計画まで含めて判断することが大切です。

使用時には測定面を清掃し、正しいリンギングを行い、温度になじませたうえで測定しましょう。

定期校正と丁寧な保管を続ければ、セラミック製ブロックゲージは品質管理を支える信頼性の高い基準器として長く活用できます。
