ローパスフィルタとは？仕組み・原理と周波数特性をわかりやすく解説！

ローパスフィルタとは？仕組み・原理と周波数特性をわかりやすく解説！

ローパスフィルタは、音声機器、無線通信、電源回路、センサーなど、身近な電子機器の多くで使われている回路です。

名前は聞いたことがあっても、どの信号を通し、なぜ不要な成分を抑えられるのかを説明するのは難しいかもしれません。

この記事では、ローパスフィルタの基本的な仕組みから、周波数特性の読み方、代表的な回路、設計時の注意点までを順番に解説します。

高周波ノイズを減らしたい人や、音を滑らかにしたい人にも役立つ内容です。

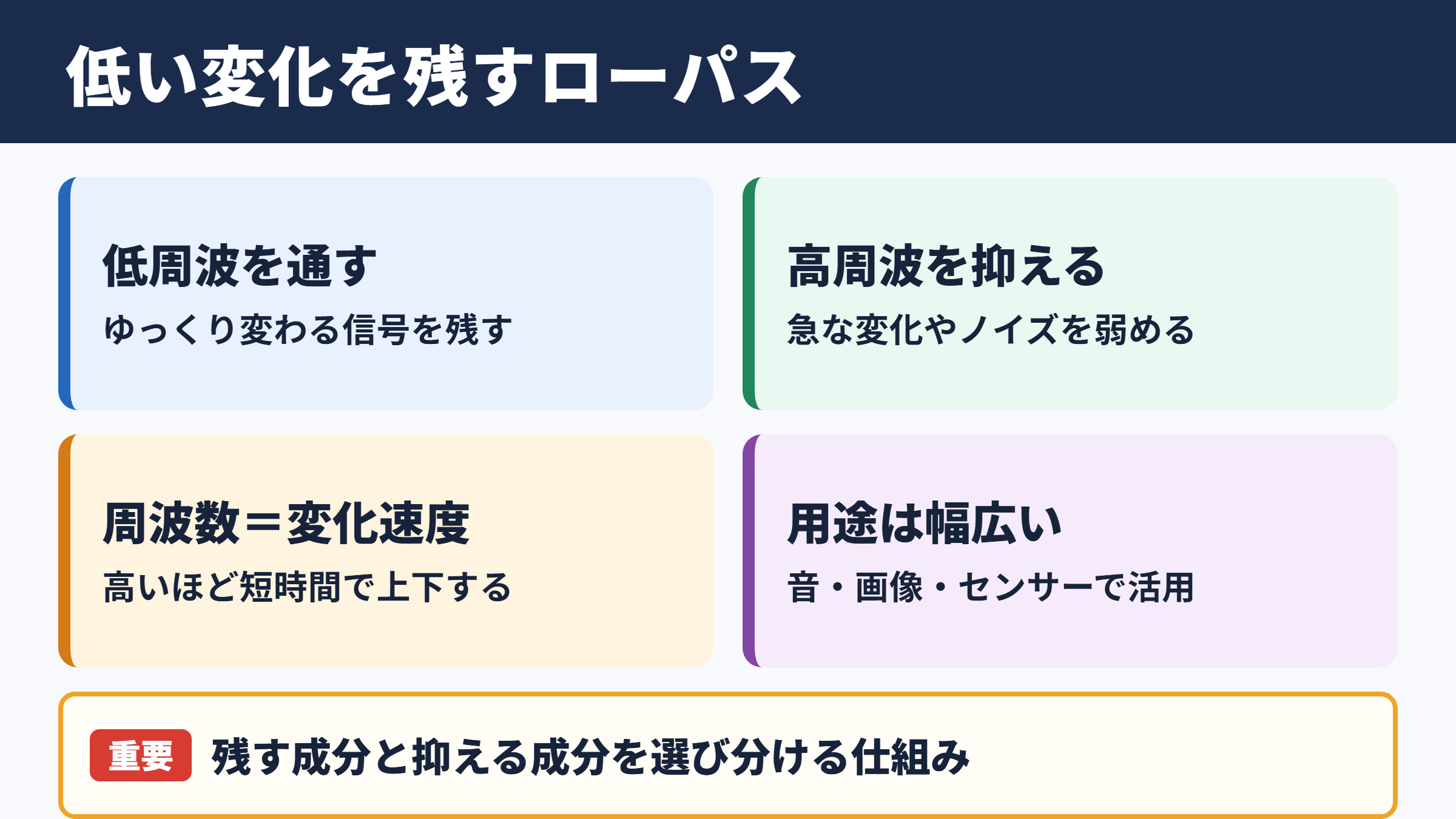

ローパスフィルタの意味と低周波通過の基本

それではまずローパスフィルタの意味と基本的な性質について解説していきます。

低い周波数を通して高い周波数を抑える働き

ローパスフィルタとは、低い周波数の信号を通し、高い周波数の信号を弱める回路または信号処理です。

ローパスのローは低い、パスは通過を表しています。

したがって、信号に含まれるゆっくりした変化を残し、急激に変化する成分を小さくする働きがあります。

たとえば温度センサーの値が短時間ごとに大きく上下する場合、実際の温度変化ではなく電気的なノイズが混ざっていることがあります。

このような値にローパスフィルタをかけると、細かな揺れが抑えられ、温度がゆっくり変化する本来の傾向を読み取りやすくなります。

音響機器では、耳障りな高音域の成分を和らげたり、スピーカーを保護したりする目的でも使われます。

映像や画像の処理では、細かすぎる模様やざらつきを減らして、なめらかな見え方に整える用途があります。

ただし、高い周波数が常に不要とは限りません。

音楽の明瞭さ、通信データの変化、センサーの異常検知などに必要な高周波成分まで削ると、必要な情報も失われます。

周波数と信号の変化速度

周波数は、信号が1秒間に何回繰り返されるかを示す量です。

単位にはHzが使われ、1 Hzは1秒間に1回の繰り返しを表します。

たとえば1 Hzの正弦波は1秒かけて1周期を繰り返しますが、1 kHzの正弦波は1秒間に1000周期を繰り返します。

周波数が高い信号ほど、時間に対する変化が速くなります。

ローパスフィルタは、この変化速度の違いを利用して信号を選別します。

電圧がゆっくり変化する直流成分や低周波成分は比較的通りやすく、短い時間で上下する高周波成分は通りにくくなります。

周波数を理解すると、ローパスフィルタが時間的に細かな変化を抑える仕組みとして捉えやすくなります。

人の声にも低い周波数から高い周波数まで多くの成分が含まれています。

低い成分は声の太さや安定感に関係し、高い成分は子音の聞き取りやすさ、明るさなどに関係します。

そのため、音声に強すぎるローパスフィルタをかけると、ノイズは減っても言葉がこもったように聞こえることがあります。

アナログ処理とデジタル処理の違い

ローパスフィルタには、電子部品で構成するアナログ方式と、数値計算で実現するデジタル方式があります。

アナログ方式では、抵抗、コンデンサ、コイル、増幅器などを組み合わせます。

入力された電気信号が部品を通過する間に周波数ごとの通りやすさが変わるため、高周波成分を弱められます。

一方、デジタル方式では、取り込んだ信号の数値を複数時点で平均したり、決められた係数で計算したりして出力を求めます。

たとえばスマートフォンの加速度センサーでは、細かな振動を抑えて端末の傾きを安定して判断するために、デジタルのローパス処理が使われることがあります。

アナログ方式は、信号をデジタル化する前のノイズ対策に向いています。

デジタル方式は、処理内容をソフトウェアで調整しやすく、複雑な特性も作りやすい点が特徴です。

どちらも低周波を通す目的は同じですが、回路構成、調整方法、遅れ方には違いがあります。

基本回路と高周波成分が減衰する原理

続いては基本回路と高周波成分が減衰する原理を確認していきます。

抵抗とコンデンサによるRC回路

最も基本的なローパスフィルタは、抵抗とコンデンサを使うRC回路です。

一般的には、入力側から抵抗を直列につなぎ、その先の出力点からコンデンサを接地側へつなぎます。

低い周波数では、コンデンサは電流を流しにくいため、出力電圧は比較的保たれます。

高い周波数では、コンデンサが交流成分を接地側へ流しやすくなり、出力点の電圧が小さくなります。

この性質は、コンデンサのリアクタンスが周波数に応じて変化することによるものです。

抵抗とコンデンサの役割を入れ替えると、低周波ではなく高周波を通しやすいハイパスフィルタになります。

部品が2つだけの回路でも、接続位置によって働きが変わるため、出力をどこから取り出すかを確認することが大切です。

遮断周波数と計算方法

RCローパスフィルタでは、信号が通り始める領域と弱まり始める領域の目安として遮断周波数を使います。

遮断周波数はカットオフ周波数とも呼ばれ、通常は出力電圧が低周波時の約70.7パーセントになる周波数です。

電力で見ると半分になる地点であるため、マイナス3 dBの周波数として扱われます。

RC回路の遮断周波数は、抵抗値と静電容量から求められます。

抵抗値または静電容量を大きくすると、遮断周波数は低くなります。

逆に小さくすると、より高い周波数まで通せるようになります。

ただし、抵抗値を極端に大きくすると、後段回路の影響や外部ノイズを受けやすくなる場合があります。

計算値だけでなく、接続する回路の条件も含めて部品値を選ぶ必要があります。

コイルを使うLC回路と高次回路

コイルとコンデンサを使うLCローパスフィルタは、より高い周波数帯域や電力を扱う回路で利用されます。

コイルは周波数が高いほど電流を流しにくくなる性質を持ちます。

そのため、コイルを直列に入れると高周波成分を通りにくくできます。

コンデンサを接地側に置けば、高周波成分を逃がす働きも加えられます。

この組み合わせにより、RC回路より急な減衰特性を得られることがあります。

急な周波数選別が必要な場面では、複数の部品や増幅器を用いた高次のローパスフィルタが選ばれます。

高次回路は、不要な高周波を強く抑えられる一方で、設計が複雑になります。

部品誤差、信号の位相ずれ、共振、回路の安定性も考慮しなければなりません。

電源回路のノイズ対策や無線機器では、目的の周波数帯域に合わせたLCフィルタが重要になります。

周波数特性と遮断周波数の読み方

続いては周波数特性と遮断周波数の読み方を確認していきます。

振幅特性とデシベル表示

周波数特性とは、入力信号の周波数を変えたときに、出力信号の大きさや位相がどのように変化するかを示す性質です。

ローパスフィルタの振幅特性では、低周波側はほぼ一定の出力を保ち、高周波側ほど出力が下がっていきます。

この変化は、横軸を周波数、縦軸を利得としてグラフに表すことが一般的です。

利得はdBで表示されることが多く、0 dBは入力と出力の大きさが同じことを示します。

マイナス3 dBでは電圧比が約0.707となり、遮断周波数の基準になります。

遮断周波数は、信号が急に消える境界ではなく、減衰が本格的に始まる目安です。

1次のRCローパスフィルタでは、遮断周波数より十分に高い領域で、周波数が10倍になるごとにおよそ20 dBずつ利得が下がります。

この傾きをマイナス20 dB毎デカードと表します。

必要な信号と不要な信号の周波数が近い場合、1次回路だけでは十分な除去ができないこともあります。

その場合は、次数を上げるか、より目的に合うフィルタ方式を検討します。

位相特性と信号の時間的な遅れ

ローパスフィルタは、信号の振幅だけでなく、信号のタイミングにも影響を与えます。

この影響を表すのが位相特性です。

正弦波のような周期信号では、出力波形が入力波形より遅れることがあり、そのずれを位相差として角度で表します。

RCローパスフィルタでは、周波数が高くなるほど出力信号の位相遅れが大きくなります。

遮断周波数では、1次回路の位相はおよそマイナス45度です。

低周波のゆっくりした変化だけを見る用途では、位相遅れが大きな問題にならないこともあります。

一方、制御装置や音響信号、通信波形では、遅れが動作や音質に影響する場合があります。

たとえばモーターの制御信号を過度に平滑化すると、ノイズは減っても変化への追従が遅くなることがあります。

ノイズ除去の強さだけでなく、必要な変化にどれだけ速く追従できるかも設計時の重要な判断材料です。

ローパスフィルタと関連方式の比較

フィルタは通過させたい周波数帯域によって分類されます。

ローパスフィルタ以外にも、ハイパスフィルタ、バンドパスフィルタ、バンドストップフィルタがあります。

それぞれは単に優劣で選ぶものではなく、目的の信号と抑えたい信号の位置関係で使い分けます。

フィルタ方式	主に通す周波数帯域	主に抑える周波数帯域	代表的な用途
ローパスフィルタ	低周波	高周波	ノイズ平滑化、音声処理
ハイパスフィルタ	高周波	低周波、直流	直流成分の除去、低音の抑制
バンドパスフィルタ	特定の中間帯域	低周波、高周波	無線受信、特定音の抽出
バンドストップフィルタ	特定帯域以外	不要な狭い帯域	ハムノイズ、干渉波の低減

たとえば電源の交流成分をなめらかにしたい場合はローパスフィルタが候補になります。

反対に、音声信号から低い振動音だけを減らしたい場合には、ハイパスフィルタのほうが目的に合うでしょう。

用途別に見るローパスフィルタの活用場面

続いては用途別に見るローパスフィルタの活用場面を確認していきます。

音響機器における高音域の調整

音響分野では、ローパスフィルタは高音域を制御するために使われます。

サブウーファーでは、低音用スピーカーに中高音が入ると音のつながりが不自然になったり、不要な振動が増えたりすることがあります。

そこで一定より高い周波数を弱め、低音中心の信号だけを届けます。

電子楽器や録音機器では、耳に刺さるような高周波ノイズを和らげる目的でも利用されます。

ただし、遮断周波数を低く設定しすぎると、楽器の輪郭や声の子音まで弱くなることがあります。

たとえば会話音声の高い成分を大きく削ると、サ行やタ行が聞き取りにくく感じられる場合があります。

音響用途では、ノイズ低減と自然な音の明瞭さを両立できる周波数設定が求められます。

試聴しながら調整できる機器では、同じ数値でもスピーカー、部屋、音源により印象が変わります。

数式による設計値を出発点にして、最終的には実際の音を確認する姿勢が大切です。

電源回路におけるリップルの低減

交流電圧を整流して直流電源を作ると、出力には完全に一定ではない周期的な揺れが残ります。

この揺れはリップルと呼ばれ、電子回路の誤動作や音声機器の雑音につながることがあります。

コンデンサを使ったローパスフィルタは、電圧の急な上下を抑える役割を果たします。

電圧が上がったときにはコンデンサに電荷がたまり、電圧が下がったときには蓄えた電荷が放出されます。

その結果、出力電圧の変動がなだらかになります。

ただし、コンデンサを大きくすればすべて解決するわけではありません。

突入電流、部品の大きさ、寿命、負荷電流の変化も考える必要があります。

確認項目	主な影響	設計時の着眼点
静電容量	リップルの大きさ	必要な平滑度に合わせる
耐圧	部品破損の危険	使用電圧に十分な余裕を持たせる
等価直列抵抗	発熱、ノイズ抑制性能	高周波用途では特性を確認する
負荷電流	出力電圧の変動	最大負荷時も評価する

電源用のフィルタでは、回路図上の理想値だけでなく、実際に流れる電流と部品の定格を確認することが欠かせません。

センサー信号における平滑化

温度、照度、加速度、圧力などのセンサー出力には、必要な変化と不要な細かな揺れが混在することがあります。

ローパスフィルタを使うと、測定値の表示や制御判断を安定させやすくなります。

たとえば照度センサーで室内の明るさに応じて照明を制御する場合、一瞬の影や電気ノイズに反応すると照明が頻繁に切り替わるおそれがあります。

適切なローパス処理を加えれば、短時間の揺れを無視し、明るさの持続的な変化に応じて動作させられます。

しかし、平滑化を強くしすぎると、本当に急な変化にも反応できなくなります。

防犯装置や安全装置のように、変化を素早く検知すべき場面では注意が必要です。

センサー用途では、ノイズの周期と検知したい現象の速さを比べて遮断周波数を決めます。

測定値を見やすくするためのフィルタと、異常を見逃さないための検出条件は、必要に応じて別々に設計することも有効です。

設計と使用時に押さえたい注意点

続いては設計と使用時に押さえたい注意点を確認していきます。

信号源と負荷による特性変化

RCローパスフィルタの計算式は、理想的には信号源の抵抗や後段の負荷が影響しない条件で考えます。

実際の回路では、入力側の機器にも出力抵抗があり、出力側の機器にも入力抵抗があります。

これらが抵抗値に加わったり並列になったりすると、設計した遮断周波数が変わることがあります。

たとえばフィルタの出力に低い入力抵抗の回路を接続すると、抵抗の実効値が小さくなり、期待より高い周波数まで通ってしまう場合があります。

この影響を避ける方法の一つが、オペアンプなどを使ったバッファ回路です。

バッファを間に入れると、前段と後段が互いに与える影響を小さくできます。

単体で正しい計算値でも、接続後の回路全体で同じ特性になるとは限りません。

試作段階では、実際に接続する機器を含めた状態で周波数特性を測定することが理想です。

回路図だけを見て部品値を決めるのではなく、信号源と負荷を含む全体の条件を把握しましょう。

次数と減衰量の選び方

フィルタの次数は、遮断周波数より高い領域でどれほど急に信号を弱められるかに関係します。

1次のローパスフィルタは構成が簡単で、周波数が10倍になるごとにおよそ20 dB減衰します。

2次ではおよそ40 dB、3次ではおよそ60 dBの減衰傾向となります。

ただし、次数を上げれば必ず扱いやすくなるわけではありません。

部品数が増え、誤差の影響、信号の遅れ、回路調整の難しさも増します。

次数	高周波側の減衰傾向	特徴	向きやすい用途
1次	約20 dB毎デカード	簡単、緩やかな減衰	基本的な平滑化
2次	約40 dB毎デカード	減衰を強めやすい	音響、計測回路
3次以上	約60 dB毎デカード以上	急峻、設計が複雑	高い選択性が必要な回路

必要な減衰量は、不要信号がどの程度大きいか、目的信号とどれほど周波数が離れているかで決まります。

まずは目的を満たす最も簡単な回路から検討すると、調整や故障解析も進めやすくなります。

サンプリング前後における役割

デジタル機器では、アナログ信号を一定間隔で測定して数値化するサンプリングが行われます。

このとき、サンプリング周波数の半分より高い周波数成分が入力に含まれると、低い周波数の偽信号として現れるエイリアシングが起こることがあります。

これを防ぐため、デジタル化する前にアナログのローパスフィルタを置く方法があります。

この用途のフィルタはアンチエイリアスフィルタと呼ばれます。

また、デジタル処理後にアナログ信号へ戻す場合にも、段階的な波形に含まれる高周波成分を抑えるためのローパスフィルタが使われます。

こちらは再構成フィルタとして働きます。

デジタル処理の前後では、ローパスフィルタは不要な周波数成分を抑え、自然な信号の受け渡しを支えます。

サンプリング周波数だけを高くしても、入力に含まれる不要成分の影響を完全になくせるわけではありません。

扱う信号の最高周波数、必要な精度、フィルタの減衰特性を合わせて検討することが重要です。

ローパスフィルタの仕組みと周波数特性のまとめ

ローパスフィルタは、低い周波数を通し、高い周波数を弱めることで、ノイズの低減や信号の平滑化に役立つ仕組みです。

RC回路では、コンデンサが高周波成分を流しやすくする性質を利用します。

遮断周波数は信号が完全に消える点ではなく、出力がマイナス3 dBとなる減衰の目安です。

周波数特性を見るときは、振幅の変化だけでなく、位相の遅れにも注目する必要があります。

音響、電源、センサー、デジタル変換などでは、それぞれ残すべき信号と抑えるべき成分が異なります。

部品値を計算するときは、信号源、負荷、必要な応答速度を含めて考えることが大切です。

まずは対象となる信号の周波数を整理し、目的に合う遮断周波数と回路方式を選んでみてください。
