ブロックゲージのリンギングとは？密着する原理と方法を解説！（くっつく・誤差・組み合わせ精度）

ブロックゲージを扱っていると、複数のゲージが吸い付くように密着し、簡単には離れない現象に出会います。

これはリンギングと呼ばれる操作であり、長さの基準を必要な寸法へ組み合わせるうえで欠かせない技術です。

一方で、無理に押し付けたり、表面が汚れたまま組み合わせたりすると、傷や測定誤差の原因になりかねません。

この記事では、ブロックゲージのリンギングの原理、正しい方法、組み合わせ時の精度管理を、初めて扱う方にもわかりやすく解説します。

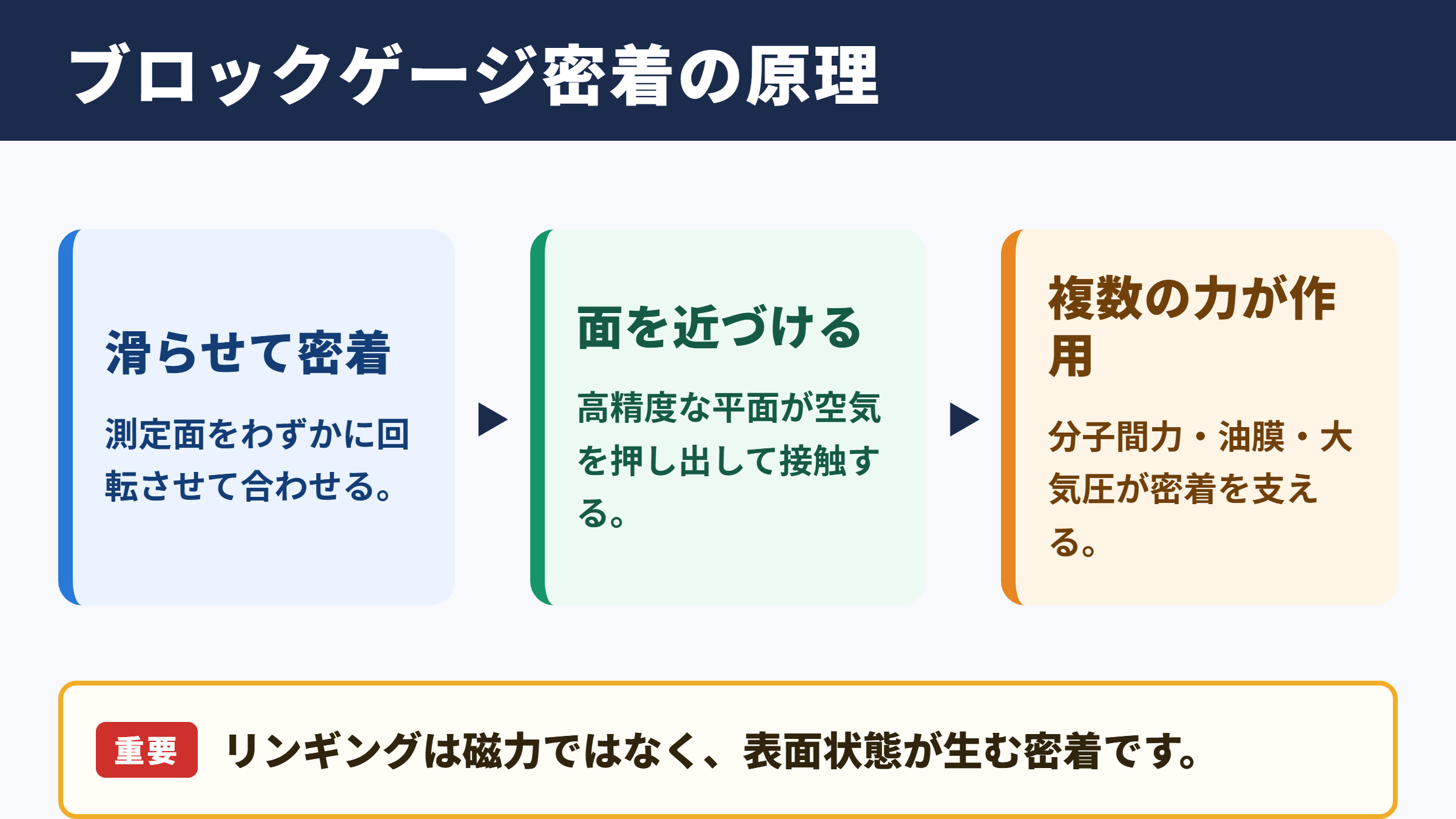

ブロックゲージが密着するリンギングの原理

それではまず、ブロックゲージがくっつくリンギングの原理について解説していきます。

リンギングの意味とブロックゲージの役割

リンギングとは、研磨されたブロックゲージの測定面どうしを滑らせながら合わせ、密着させる操作を指します。

英語のwringingには絞る、ねじるといった意味があり、実際の作業でも片方のゲージをわずかに回転させながら密着させます。

ブロックゲージは、非常に高い寸法精度を持つ端度器です。

ノギス、マイクロメータ、ダイヤルゲージ、シリンダゲージ、測定機器の校正などにおいて、長さの基準として活用されます。

単体のゲージだけでは必要な長さを用意できない場合でも、複数枚をリンギングすれば、目的寸法に近い組み合わせを作れます。

たとえば10mm、20mm、1.5mmのゲージを密着させれば、31.5mmという基準寸法を構成できます。

リンギング後の全長は、原則として各ブロックゲージの呼び寸法を加算した値として扱われます。

密着を生む表面状態と分子間力

リンギングによる密着は、単一の力だけで起こる現象ではありません。

高精度に仕上げられた測定面が非常に近づくことで生じる分子間力、表面に残るごく薄い油膜の表面張力、大気圧などが複合して作用します。

ブロックゲージの測定面は平面度と表面粗さが厳しく管理されており、肉眼では滑らかに見えるだけでなく、微細な凹凸も小さく抑えられています。

このため、適切に洗浄された二つの面を合わせると、空気が押し出されて接触面積が大きくなります。

完全な真空や完全な平面でなくても、実用上十分な密着力が得られる点がリンギングの特徴です。

ただし、表面に指紋、切粉、ほこり、厚すぎる防錆油が残っている場合、面どうしの距離が広がり、密着力は大きく低下します。

くっつく力と取り外すときの注意点

リンギングしたブロックゲージは、軽く引っ張るだけでは外れにくいことがあります。

しかし、強い力で垂直方向へ引きはがそうとすると、測定面の傷、角欠け、落下につながるおそれがあります。

外す際は、組み付けたときと逆のように、片方をわずかに回転させながら横方向へ滑らせるのが基本です。

作業台の上に柔らかいマットを敷き、万一落としても測定面を傷めにくい環境を整えると安心でしょう。

大きなサイズのブロックゲージや複数枚の組み合わせは重くなるため、片手だけで無理に操作しないことも重要です。

密着力が強いことは正常な状態の目安になりますが、過大な力を加える理由にはなりません。

リンギング前の洗浄と作業環境

続いては、安定したリンギングを行うための洗浄と作業環境を確認していきます。

測定面の汚れと油膜の管理

ブロックゲージの測定面には、出荷時や保管時の錆防止を目的とした油が塗布されています。

この油を厚いまま残すと、ゲージの間に油の層ができ、呼び寸法に対する誤差を招く可能性があります。

使用前には、清潔で繊維くずの出にくいワイピングクロスを使い、測定面の油や汚れを丁寧に拭き取ります。

必要に応じて専用の洗浄液を用いますが、材質やメーカーの取扱説明書に適したものを選ぶことが大切です。

洗浄後は完全に乾燥させるのではなく、リンギングに必要な程度のごく薄い油膜を残す考え方もあります。

油を多く塗るほど密着しやすくなるわけではなく、見えない程度に均一な薄膜へ整えることがポイントです。

手の温度と室温による寸法変化

精密測定では温度が大きな影響を及ぼします。

ブロックゲージの基準温度は一般に20℃であり、手で長く握ると体温によってゲージの温度が上がります。

金属は温度上昇によって膨張するため、わずかな差であっても高精度な比較測定では無視できません。

特に長いブロックゲージほど、温度差による長さの変化は大きくなります。

作業前にはゲージを測定室の環境へ十分になじませ、必要以上に手で触れ続けないよう配慮しましょう。

断熱性のあるピンセット、手袋、専用ホルダーを活用する方法も有効です。

傷と打痕を防ぐ取り扱い

ブロックゲージの測定面は精密な基準面であり、傷や打痕はそのまま測定信頼性の低下につながります。

作業台には硬い切粉や工具を置かず、使用するゲージ以外を整理しておくと事故を防ぎやすくなります。

測定面をほかの金属部品にぶつけたり、机の上で引きずったりする扱いは避けるべきです。

使用後にリンギングした状態のまま長期間保管することも、面の状態を悪化させる原因になります。

作業が終わったら必ず分離し、清掃、防錆、ケースへの収納までを一連の手順にしましょう。

ブロックゲージを組み合わせる手順

続いては、複数のブロックゲージを安全に組み合わせる基本手順を確認していきます。

寸法構成と使用枚数の考え方

必要寸法を作る際は、単に足し算が合えばよいわけではありません。

組み合わせる枚数が多いほど、個々の寸法偏差、接触面の状態、温度影響を受ける要素が増えます。

そのため、目的寸法を満たす範囲で、できるだけ少ない枚数にすることが基本となります。

ブロックゲージセットには、1mm単位、0.5mm単位、0.01mm単位、0.001mm単位など、細かな寸法調整ができる構成が用意されています。

たとえば47.235mmを作る場合は、40mm、6mm、1mm、0.2mm、0.03mm、0.005mmといった選び方が考えられます。

ただしセット内容によって最適な組み合わせは変わるため、手持ちのゲージ構成を確認する必要があります。

目的寸法の例	組み合わせ例	使用枚数	確認ポイント
25.00mm	20mmと5mm	2枚	単体25mmがあれば単体を優先
31.50mm	30mmと1.5mm	2枚	中間寸法の選択
47.23mm	40mmと6mmと1mmと0.2mmと0.03mm	5枚	小数部の選定順序
100.005mm	100mmと0.005mm	2枚	薄いゲージの取り扱い

組み合わせ前に合計寸法を紙や記録票で再確認する習慣は、取り違え防止にも役立ちます。

滑らせて合わせるリンギング操作

リンギングでは、二つの測定面を正面から強く押し付けるのではなく、端部で軽く接触させるところから始めます。

片方のブロックゲージをもう片方に対して斜めに当て、軽い圧力を加えながら円弧を描くように回転させます。

測定面が重なっていく途中で、空気や余分な油が外へ逃げ、均一に密着しやすくなります。

最後に両者が平行になり、滑らかな抵抗感とともに固定されれば、適切にリンギングできた可能性が高いでしょう。

初めから面全体を合わせようとすると、空気が残ったり、局所的な傷がついたりするおそれがあります。

特に0.5mm以下の薄いブロックゲージは曲がりやすいため、強くつままず、端部を支えながら慎重に扱います。

組み合わせ順序と基準面の保護

3枚以上を組み合わせる場合は、比較的大きいブロックゲージを基礎にし、薄いゲージや小さいゲージを順番に追加すると作業しやすくなります。

ただし、最適な順序はゲージの厚み、保持具の形状、測定対象によって変わります。

両端に保護ブロックを配置する方法もよく用いられます。

保護ブロックは、実際に測定対象へ触れる外側の面を守り、頻繁な摩耗を主要な基準ゲージへ及ぼしにくくする役割を持ちます。

特に比較測定や高さ測定で何度も接触させる場合には、保護ブロックの利用が有効です。

組み合わせの中央に薄いゲージを入れ、両端を安定した厚みのあるゲージで支えると、取り扱い時の破損リスクを抑えやすくなります。

リンギングによる誤差と組み合わせ精度

続いては、リンギングで生じうる誤差と組み合わせ精度の考え方を確認していきます。

呼び寸法と実寸法の違い

ブロックゲージに表示されている呼び寸法は、使用者が寸法構成を行うための基本値です。

しかし高精度の測定では、呼び寸法だけでなく、校正証明書に記載された実寸法や偏差を考慮する必要があります。

たとえば10mmと20mmのゲージを組み合わせた場合、呼び寸法の合計は30mmです。

一方で、各ゲージに微小な寸法偏差があれば、実際の組み合わせ寸法もその影響を受けます。

精密な検査、マスター設定、測定器校正では、校正値に基づいて補正する運用が求められる場面もあります。

接触面が与える追加誤差

リンギングされた接触面は、正しく処理されていれば、通常は寸法計算上で大きな隙間として扱う必要はありません。

これはブロックゲージが、リンギングして使用することを前提に製作、校正されているためです。

ただし、汚れ、異物、過剰な油、傷、腐食があると、面間に不均一な層が生じます。

その状態で無理に密着させた場合、わずかな隙間が誤差となるだけでなく、面を傷めて再現性も失われます。

一度は密着したように見えても、手で軽く動かしただけでずれる場合は、正常なリンギングとは言いにくいでしょう。

密着の可否を力任せに判定するのではなく、面の清浄さ、滑らかな回転感、安定性を総合的に見ることが重要です。

組み合わせ枚数と不確かさの増加

使用枚数が増えると、寸法偏差を合計する対象も増え、測定の不確かさを評価する要素が複雑になります。

各ゲージの校正不確かさ、温度、測定面の状態、保持方法、測定器の分解能などを考慮する必要があるためです。

日常的な現場測定では、必要以上に難しい計算を行わない場合もあります。

それでも、精度が厳しい仕事ほど枚数を減らす、校正済みのゲージを使う、作業環境を安定させるという基本が効果を発揮します。

短い寸法だから誤差が小さいとは限らず、要求公差と測定の目的に合わせた管理が必要です。

材質別の特徴と保管管理

続いては、ブロックゲージの材質ごとの特徴と、長く精度を保つための保管管理を確認していきます。

鋼製ブロックゲージの扱い

鋼製ブロックゲージは広く使用されており、靭性と加工性のバランスに優れています。

適切に扱えば安定したリンギング性能を得られますが、湿気や汗の影響を受けると錆が発生するおそれがあります。

使用後には測定面を清掃し、必要に応じて薄く防錆油を塗布してからケースへ収納します。

長期保管の際には、油の状態を定期的に確認し、古くなった油や付着したほこりをそのままにしないことが大切です。

錆を見つけた場合に研磨紙などで自己判断の処置をすると、寸法や平面度を損ねる可能性があります。

超硬合金とセラミックの特徴

超硬合金製のブロックゲージは耐摩耗性に優れ、繰り返し使用する測定面の摩耗を抑えたい場面に向いています。

鋼製より重い傾向があるため、落下や衝突には十分な注意が必要です。

セラミック製は耐食性に優れ、錆に強く、磁気の影響を受けにくいという利点があります。

温度特性や硬さ、取り扱い感覚は材質によって異なるため、同じ作業手順でも使用感に差が出ることがあります。

異なる材質のゲージを組み合わせる場合には、温度変化による伸び方の違いも意識するとよいでしょう。

材質が違っても、測定面を清潔に保ち、無理な力を加えない基本は共通です。

材質	主な特徴	管理上の注意
鋼	一般的で扱いやすい	防錆と湿気対策
超硬合金	耐摩耗性が高い	重量と衝撃への注意
セラミック	耐食性と非磁性に優れる	欠けや落下への注意

校正周期と異常の見つけ方

ブロックゲージは精密測定の基準となるため、定期的な校正が重要です。

校正周期は使用頻度、要求精度、使用環境、社内規程、品質マネジメントのルールによって決まります。

頻繁にリンギングするゲージ、測定対象に直接当てる保護ブロック、現場へ持ち出すゲージは、状態変化が起こりやすい点に注意が必要です。

密着しにくい、表面の光沢が不均一、錆が見える、組み合わせ時に違和感があるといった兆候があれば、使用を続けず点検します。

校正証明書には寸法偏差だけでなく、測定条件や不確かさが示される場合があります。

品質保証で利用する際は、証明書を整理し、どのゲージをいつどの測定に使ったか追跡できるようにしておくとよいでしょう。

ブロックゲージのリンギングのまとめ

ブロックゲージのリンギングとは、高精度に仕上げられた測定面を滑らせながら密着させ、必要な基準寸法を組み立てる操作です。

密着は分子間力、薄い油膜、表面状態などが組み合わさって生じます。

正しいリンギングには、測定面の洗浄、適切な油膜、端部からの軽い回転操作、温度への配慮が欠かせません。

目的寸法を作るときは、可能な限り少ない枚数で構成し、呼び寸法だけでなく必要に応じて校正値も確認しましょう。

汚れや傷がある状態での無理な密着は、誤差と破損の原因になります。

リンギングは単にゲージをくっつける作業ではなく、精密測定の信頼性を支える基本技術です。

使用後の分離、清掃、防錆、適切な保管、定期校正までを徹底し、安定した測定環境を維持してください。
