プッシュプル回路は、FETなどの能動素子を2つ組み合わせ、信号の正側と負側を分担して出力する回路方式です。

オーディオアンプ、モータードライバ、スイッチング電源、デジタル回路の出力段など、幅広い電子機器に採用されています。

単に2つのFETを使うだけではなく、どちらのFETがいつ電流を流すのか、切り替わり時に損失や歪みをどう抑えるのかが重要なポイントです。

この記事では、プッシュプル回路の意味、基本構成、FETによる動作原理、設計時の注意点までを順番に解説します。

プッシュプル回路の結論と全体像

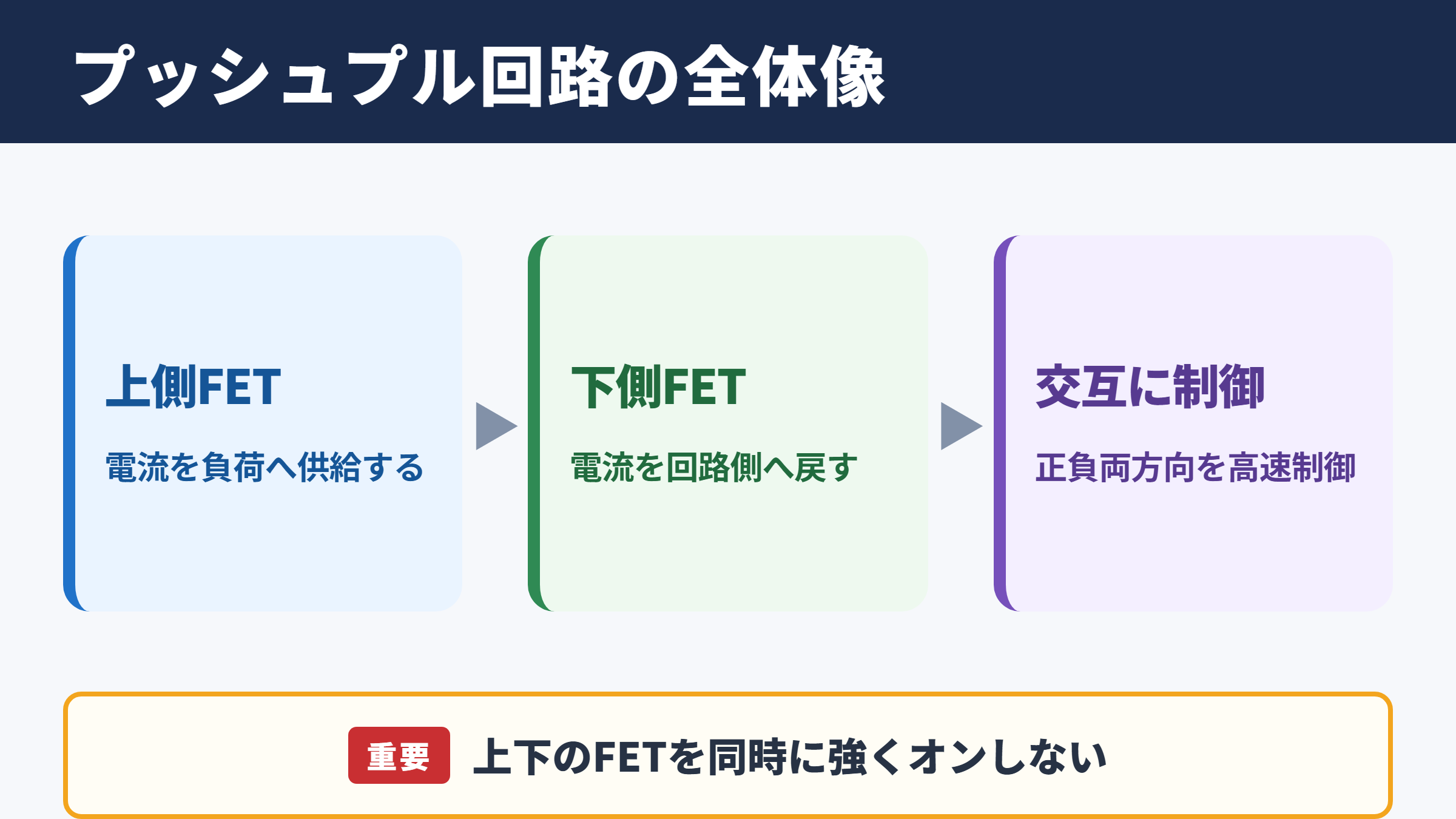

それではまずプッシュプル回路の全体像について解説していきます。

二つの素子による電流の分担

プッシュプル回路とは、2つのトランジスタやFETが交互に働き、負荷へ電流を押し出す動作と引き込む動作を分担する回路です。

プッシュは電流を電源側から負荷へ供給する動作、プルは負荷から電流を回路側へ戻す動作として理解すると分かりやすいでしょう。

たとえば出力電圧を上げたい場面では上側のFETが働き、出力電圧を下げたい場面では下側のFETが働きます。

このように役割を分けることで、1つの素子だけでは効率が悪くなりやすい電力増幅や電流駆動を行いやすくなります。

プッシュプル回路の大きな特長は、出力の正負両方向に対して能動的に電流を流せる点です。

抵抗だけで出力を下げる回路に比べて、負荷の応答を素早く制御しやすいことも利点です。

FETを用いる出力段の役割

FETを使うプッシュプル回路では、一般的に上側と下側にMOSFETを配置します。

上側にはPチャネルMOSFET、下側にはNチャネルMOSFETを用いる補完型構成が、基本例の一つです。

入力信号の電圧に応じて各ゲートへ適切な電圧を与えると、出力端子は電源電圧側またはグランド側へ切り替わります。

この切り替えを利用すれば、スピーカー、コイル、モーター、容量性負荷などを効率よく駆動できます。

幅広い電子機器での活用

プッシュプル回路は、電力を扱う用途だけでなく、デジタルICの出力回路にも使われています。

CMOSロジックの出力段は、PチャネルMOSFETとNチャネルMOSFETを上下に配置した代表的なプッシュプル構成です。

オーディオアンプではスピーカーを前後に動かすため、モータードライバでは回転方向や速度を制御するために利用されます。

スイッチング電源では、トランスの一次側へ交互に電流を流す構成としても重要です。

用途	プッシュプル回路の役割	主な利点
オーディオアンプ	スピーカーへの交流電力供給	出力効率と音量の確保
モータードライバ	モーター電流の供給と吸収	正転、逆転、制動の実現
CMOS出力回路	論理信号のハイ、ロー出力	高速な電圧切り替え
スイッチング電源	トランスへの交互通電	小型化と高効率化

FETプッシュプル回路の基本構成

続いてはFETプッシュプル回路の基本構成を確認していきます。

PチャネルFETとNチャネルFETの組み合わせ

もっとも分かりやすい構成は、電源側にPチャネルMOSFET、グランド側にNチャネルMOSFETを置く方式です。

両者の接続点を出力端子とし、そこへ負荷を接続します。

PチャネルMOSFETはゲート電圧がソース電圧より低くなるとオンしやすく、NチャネルMOSFETはゲート電圧がソース電圧より高くなるとオンしやすい特性を持ちます。

この性質の違いを利用して、出力を電源側へ引き上げる動作とグランド側へ引き下げる動作を実現します。

上側と下側で異なる極性のFETを使う補完型回路は、比較的少ない部品でプッシュプル動作を作りやすい構成です。

ただし、PチャネルMOSFETは同じ性能条件ではNチャネルMOSFETよりオン抵抗が高くなりやすいため、部品選定には注意が必要です。

ゲート信号と出力端子の関係

FETのオンとオフを決めるのは、ゲートとソースの間にかかる電圧です。

MOSFETではこの電圧をゲートソース間電圧と呼び、一般にVGSで表します。

出力をハイにしたいときは上側FETをオンにし、下側FETをオフにします。

反対に出力をローにしたいときは下側FETをオンにし、上側FETをオフにする流れです。

出力が中間電圧にある時間や、両方のFETがオフとなる時間を設ける設計もあります。

この状態は負荷の種類や回路目的によって使い分けられます。

電源、負荷、保護部品の配置

実用的なプッシュプル回路では、FET以外にもゲート抵抗、プルアップ抵抗、プルダウン抵抗、保護ダイオード、デカップリングコンデンサなどを組み合わせます。

これらの部品は、誤動作を防ぎ、スイッチング時の電圧変動を抑えるために欠かせません。

ゲート抵抗は、FETのスイッチング速度を調整し、寄生インダクタンスによるリンギングを抑える役割を持ちます。

抵抗値を大きくしすぎると切り替えが遅くなり、スイッチング損失が増える可能性があります。

負荷がモーターやリレーなどの誘導性負荷である場合は、逆起電圧への対策が特に重要です。

フライバックダイオードやTVSダイオードを適切に配置すると、FETへ加わる過大な電圧を抑えやすくなります。

プッシュプル回路の動作原理

続いてはプッシュプル回路が信号を出力する動作原理を確認していきます。

出力を高電位へ押し上げる動作

上側FETがオンになると、電源から負荷へ向かう電流経路ができます。

このとき出力端子の電圧は電源電圧に近づき、負荷へ電流を供給する状態となります。

たとえば電源電圧が12Vの回路で、上側FETのオン抵抗が十分に低ければ、出力は12Vに近い値になります。

実際にはFETのオン抵抗、配線抵抗、負荷電流の影響により、わずかな電圧降下が発生します。

電力損失は、おおむね損失電力 ＝ 負荷電流の二乗 × オン抵抗という関係で見積もれます。

大電流回路では、この損失が発熱に直結するため、RDSオンの低いFETを選ぶことが大切です。

出力を低電位へ引き下げる動作

下側FETがオンになると、負荷に残った電流や出力端子の電荷はグランド側へ流れます。

これにより出力電圧は低下し、出力端子をローへ確実に引き下げられます。

抵抗によるプルダウンでは電流が小さくなりやすい場面でも、下側FETを能動的にオンさせれば大きな電流を扱えます。

この能力は、容量性負荷の放電やモーターの制動などで役立つでしょう。

プル動作は単なる電圧低下ではなく、負荷に蓄えられたエネルギーを制御する重要な動作です。

誘導性負荷では電流が急に止まりにくいため、電流の逃げ道まで含めた設計が求められます。

交流信号とスイッチング信号への応用

プッシュプル回路は、連続的に変化するアナログ信号にも、オンとオフを繰り返すデジタル信号にも対応できます。

ただし、信号の扱い方により動作させる領域や設計上の課題は変わります。

アナログアンプでは、入力波形に合わせて2つの素子が滑らかに分担するように制御します。

一方でスイッチング回路では、FETをできるだけ速く完全オンまたは完全オフへ移行させ、損失を減らす考え方が基本です。

回路の種類	FETの主な状態	重視される項目
アナログ増幅回路	連続的な電流制御	歪み、バイアス、音質
デジタル出力回路	オンとオフの切り替え	論理レベル、立ち上がり時間
モータードライバ	大電流の高速制御	発熱、逆起電圧、デッドタイム
スイッチング電源	高周波スイッチング	効率、ノイズ、絶縁設計

動作方式とクロスオーバー歪み

続いては動作方式とクロスオーバー歪みを確認していきます。

クラスB動作の特徴

クラスB動作では、上側と下側の素子がそれぞれ信号の半周期ずつを担当します。

理想的には片方が働く間、もう片方はオフとなるため、消費電力を抑えやすい方式です。

しかし、信号がゼロ付近を通過するタイミングでは、両方の素子がわずかにオフとなる区間が生じることがあります。

この区間では出力波形が滑らかにつながらず、音声信号などでは歪みとして現れる場合があります。

クラスB動作で問題になりやすいのが、正側と負側の受け渡しで発生するクロスオーバー歪みです。

低い音量でも音質を重視するアンプでは、特に対策が必要になります。

クラスAB動作のバイアス設定

クラスAB動作では、信号がゼロ付近にあるときにも上下の素子へわずかなバイアス電流を流します。

これにより、受け渡し時に両方が完全オフとなる時間を減らし、クロスオーバー歪みを抑えます。

オーディオアンプでは、ダイオード、トランジスタ、VBEマルチプライヤ回路などを使い、温度に応じたバイアス補償を行うことがあります。

FETの種類によっては温度特性が異なるため、データシートの確認も欠かせません。

クラスD方式との違い

クラスDアンプやPWM駆動回路でも、出力段にはプッシュプル構成が使われます。

ただし、クラスABのように連続的な電圧を出すのではなく、高速なオンとオフで平均電力を制御する点が大きな違いです。

クラスD方式では、FETがオンまたはオフの時間を長く取れるため、理論上は高い効率を得やすくなります。

その一方で、スイッチングノイズ、EMI、出力フィルタ、ゲート駆動の最適化といった課題が増えます。

高効率だけでなく、用途に必要な音質、応答速度、ノイズ性能を含めて方式を選ぶことが大切です。

小型機器ではクラスD、大型の高音質アンプではクラスABという選択がされる場面もあります。

設計時の注意点と保護対策

続いてはプッシュプル回路を設計する際の注意点と保護対策を確認していきます。

貫通電流とデッドタイム

上側FETと下側FETが同時にオンになる現象は、貫通電流またはシュートスルーと呼ばれます。

この状態では負荷を通らずに電源からグランドへ大電流が流れるため、短時間でもFETを破損させる危険があります。

FETはゲート信号を切り替えても瞬時にはオンオフしません。

ゲート容量の充放電やドライバの出力能力により、オンとオフの切り替えには時間差が生じます。

デッドタイムは短ければよいわけではなく、FETの特性と配線条件に合わせた調整が必要です。

オシロスコープでゲート電圧、ドレイン電圧、電流波形を確認しながら決める方法が実用的です。

ゲート駆動としきい値電圧

MOSFETのしきい値電圧は、FETが十分な大電流を流せる電圧を意味するわけではありません。

データシートに記載されるしきい値電圧は、非常に小さなドレイン電流で定義されていることが多いためです。

大電流を低損失で流すには、指定されたRDSオンの測定条件に近いゲート電圧を与える必要があります。

3.3Vロジックで制御する場合は、低いゲート電圧でもオン抵抗が保証されたロジックレベルMOSFETを選ぶと安心です。

しきい値電圧だけを見てFETを選ぶと、オン抵抗が高くなり予想以上に発熱する可能性があります。

ゲート電圧ごとのオン抵抗、ゲート電荷、許容損失、放熱条件を総合的に確認しましょう。

放熱と基板レイアウト

プッシュプル回路の信頼性は、回路図だけでなく基板レイアウトにも左右されます。

大電流が流れる経路を長く細くすると、電圧降下、発熱、ノイズの原因になります。

電源コンデンサはFETの近くに配置し、スイッチング電流が流れるループ面積を小さくすることが基本です。

ゲート配線も長く引き回さず、パワー配線と不用意に平行にしない工夫が求められます。

用途別の回路選定と部品選び

続いては用途別の回路選定と部品選びを確認していきます。

低電圧ロジック出力の選定

マイコンのGPIOから小さな負荷を制御する場合でも、負荷電流が大きければGPIOだけで直接駆動することはできません。

このようなときにFETプッシュプル回路や専用ドライバICを使うと、制御信号と電力回路を分けられます。

ロジック電圧が3.3Vか5Vかにより、必要なゲート駆動条件は変わります。

ゲートしきい値ではなく、3.3Vまたは4.5V時のRDSオンが明示されたMOSFETを選ぶことが実践的です。

小信号の制御回路と大電流の出力回路を分離する考え方は、誤動作と破損の防止に有効です。

ノイズが大きい環境では、フォトカプラやデジタルアイソレータによる絶縁も検討対象となります。

モーター駆動回路との関係

DCモーターを正転と逆転の両方で動かすには、一般にHブリッジ回路が使われます。

Hブリッジは4つのスイッチを組み合わせた構成であり、複数のプッシュプル回路の考え方を拡張したものと捉えられます。

モーター駆動では始動時やロック時に大きな電流が流れるため、定常電流だけで部品を選ぶと不足することがあります。

突入電流、逆起電圧、PWM周波数、放熱性能まで見込んだ定格設定が必要です。

確認項目	見るべき内容	見落とした場合の影響
連続ドレイン電流	通常運転時の電流	過熱と定格超過
パルス電流	始動時や突入時の電流	瞬間的な破損
ドレインソース間耐圧	電源電圧とサージ電圧	過電圧破壊
オン抵抗	ゲート電圧ごとの値	発熱と電圧降下
ゲート電荷	高速駆動時の必要電流	切り替え遅れと損失

オーディオアンプでの部品選定

オーディオ用途では、出力電力だけでなく、歪み、ノイズ、熱安定性、部品ばらつきも重要になります。

補完ペアのFETを使う場合は、電気的特性が近い部品を選び、回路全体としてバランスを取ることが求められます。

ソース抵抗を追加すると、電流の偏りを抑えたり、熱暴走のリスクを下げたりできる場合があります。

ただし抵抗による電力損失も増えるため、求める出力と音質に合わせた調整が必要です。

オーディオ用のプッシュプル回路では、低歪みと熱安定性の両立が設計の中心になります。

シミュレーションだけで完結させず、試作後に実測してバイアス電流や温度上昇を確認することが望ましいでしょう。

プッシュプル回路のまとめ

プッシュプル回路は、2つのFETやトランジスタが電流を供給する動作と引き込む動作を分担する、基本的かつ重要な回路方式です。

FETを使った構成では、上側と下側のスイッチを適切に制御することで、高効率な出力回路を実現できます。

一方で、上下のFETが同時にオンになる貫通電流、ゲート駆動不足による発熱、誘導性負荷による過電圧には注意が必要です。

デッドタイム、保護回路、低オン抵抗のMOSFET、適切な放熱設計を組み合わせることが、安全で安定した回路づくりにつながります。

プッシュプル回路を理解する鍵は、電流の流れる経路をオン時とオフ時の両方で追いかけることです。

電源、負荷、FET、保護部品の関係を整理すれば、オーディオ、モーター制御、電源回路、デジタル出力回路まで応用範囲を広げられるでしょう。
