析出物とは？生成の仕組みと結晶・金属との関係を解説！（英語）

析出物とは、液体や固体の内部で成分が集まり、新たな固体として現れたものを指します。

化学の実験では溶液から生じる沈殿として、金属材料の分野では金属組織内に生じる微細な粒子として扱われることが多い言葉です。

同じ析出物でも、できる場所、温度、成分、時間によって形状や大きさ、性質は大きく変化します。

とくに金属では、析出物が硬さ、強度、耐食性、加工性にまで影響するため、材料設計に欠かせない存在です。

英語では一般にprecipitate、析出という現象はprecipitationと表現されます。

この記事では、析出物の基本的な意味から結晶との関係、金属における役割、観察方法までを順に解説します。

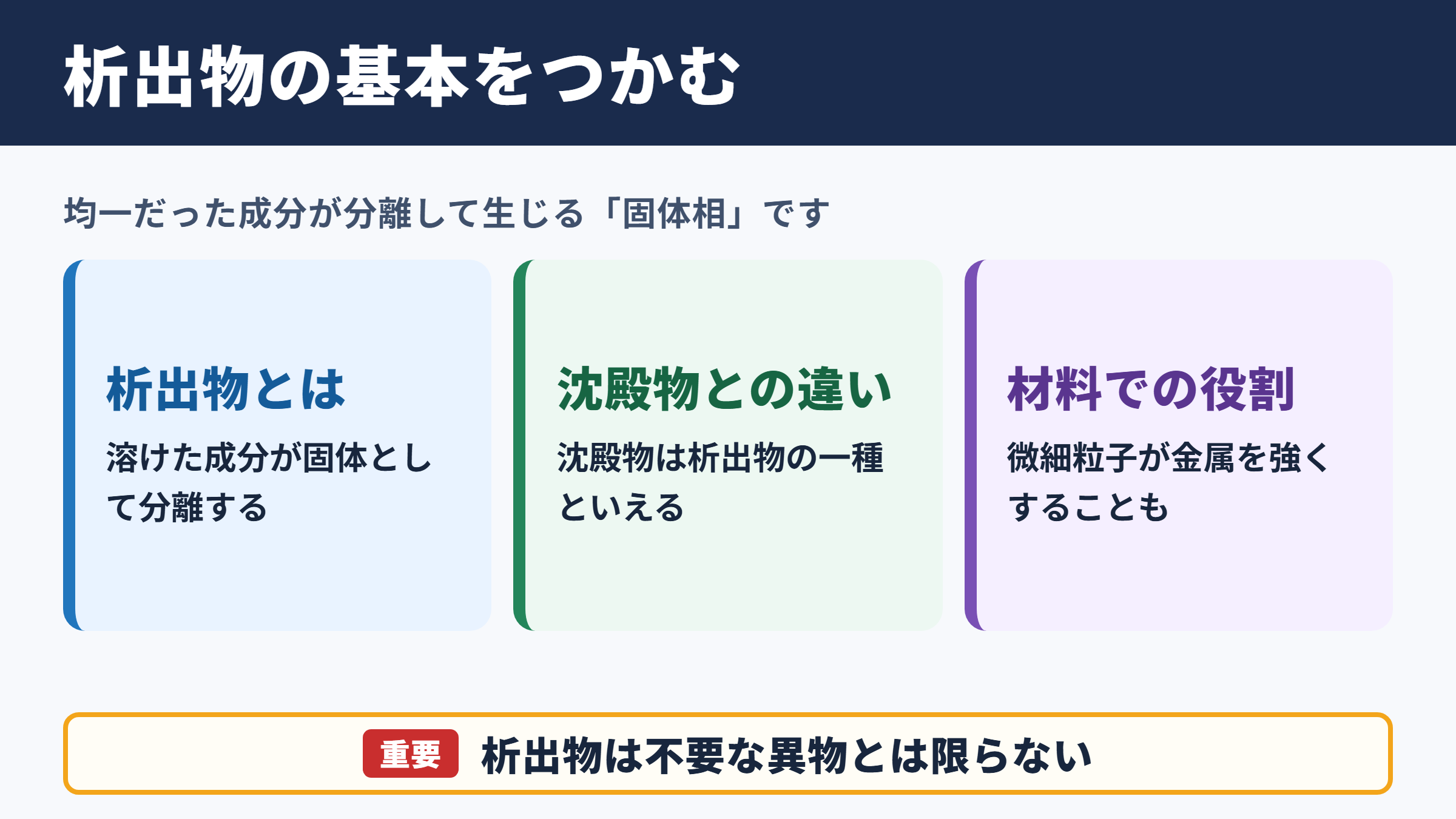

析出物の意味と基本概念

それではまず析出物の意味と基本概念について解説していきます。

析出物の定義

析出物とは、ある物質の中に溶け込んでいた成分が、温度変化や濃度変化、化学反応などをきっかけにして、固体として分離したものです。

液体中で生じる場合は、目に見える粒子や沈殿として確認できることがあります。

一方で金属の内部にできる析出物は非常に小さく、肉眼ではもちろん、通常の光学顕微鏡でも確認しにくい場合があります。

重要なのは、析出物が単に不要な異物とは限らない点です。

材料の種類によっては、微細な析出物を意図的に作ることで、金属を強くしたり、熱に対する安定性を高めたりできます。

析出物は成分が集まった固体相であり、母材とは異なる組成や結晶構造を持つことがあります。

沈殿物との違い

析出物と沈殿物は近い意味で使われますが、使われる場面には違いがあります。

沈殿物は、溶液中で反応した物質が固体となり、容器の底に沈む現象や物質を指すことが一般的です。

たとえば、水溶液に別の試薬を加えた結果、白色や黄色の固体が現れる現象は沈殿として説明されます。

これに対して析出物は、底に沈むかどうかに限らず、固体内部や表面に新しい相が生じる場合も含める広い言葉です。

金属組織の観察では、母相の中に散らばる微細粒子を析出物と呼びます。

そのため、沈殿物は析出物の一種として理解できるでしょう。

英語表現と関連用語

析出物の英語表現として最もよく使われるのは precipitate です。

名詞では析出物や沈殿物、動詞では析出させる、沈殿させるという意味になります。

析出という現象自体は precipitation と表されます。

材料工学の文献では precipitate particle、precipitation hardening、age hardening といった表現も見かけます。

precipitation hardening は析出硬化、age hardening は時効硬化を意味します。

結晶学や金属学では、母相を matrix、析出物を precipitate、異なる相を second phase と呼ぶことがあります。

日本語	英語	主な使用場面
析出物	precipitate	化学、材料工学、金属学
析出	precipitation	相変化や生成過程の説明
沈殿	precipitation	水溶液中の反応
母相	matrix	析出物を含む主な組織
第二相	second phase	母相と異なる組織の総称

析出物の生成過程

続いては析出物の生成過程を確認していきます。

過飽和状態の形成

析出物が生じるためには、成分が本来より多く溶け込んだ過飽和状態が関係することが多くあります。

たとえば高温では多く溶けていた元素が、冷却によって溶けきれなくなると、余った成分が集まり始めます。

このとき、すぐに大きな粒子が生じるとは限りません。

まずは原子や分子が局所的に集まり、小さな集団を作る段階があります。

この集団が安定した大きさに達すると、析出物として成長しやすくなります。

温度と濃度の変化は析出を左右する重要な条件です。

核生成と成長

析出の初期段階は核生成と呼ばれます。

核とは、新しい結晶や相が成長する出発点です。

核が小さすぎると表面エネルギーの影響を受けやすく、再び母相へ戻る場合があります。

一定以上の大きさになった核は安定し、周囲の成分を取り込みながら成長します。

金属材料では、結晶粒界、転位、介在物の周辺などが核生成の起点になることがあります。

こうした場所では原子が移動しやすく、析出に必要なエネルギーが低くなるためです。

析出物の数を増やしたい場合は核生成を促し、粒子を粗大化させたくない場合は成長を抑えるという考え方が用いられます。

温度と時間の影響

析出は温度だけでなく、保持時間にも強く左右されます。

温度が低すぎると原子の移動が遅くなり、析出が進みにくくなります。

反対に温度が高すぎると原子の移動は速くなりますが、析出物が大きく育ちすぎることがあります。

微細で均一な析出物を得るには、適切な温度域と時間を選ぶ必要があります。

この調整は時効処理と呼ばれ、アルミニウム合金やニッケル基合金などで重要な工程です。

析出物の大きさは材料性能を左右するため、熱処理条件の管理は非常に重要です。

条件	析出への影響	材料特性への影響
急冷	過飽和状態を作りやすい	後工程で析出硬化を狙いやすい
低温で長時間保持	ゆっくり析出が進む	微細な粒子が得られる場合がある
高温で長時間保持	粒子が成長しやすい	硬さ低下や粗大化につながる場合がある
繰り返し加熱	分布が変化しやすい	耐久性や寸法安定性に影響する

結晶構造と析出物の関係

続いては結晶構造と析出物の関係を確認していきます。

母相と析出相

金属の内部では、原子が一定の規則で並んだ結晶構造が形成されています。

この主要な組織を母相と呼び、その中に別の成分や構造を持つ析出物が現れることがあります。

析出物は母相と完全に同じ結晶構造である場合もあれば、異なる構造を持つ場合もあります。

両者の結晶格子がよく整合している状態は整合析出と呼ばれます。

整合性が高い析出物は周囲の格子をわずかにひずませ、転位の移動を妨げる働きをします。

この働きが、金属を強くする仕組みの一つです。

結晶粒界と析出位置

結晶粒界とは、結晶方位が異なる粒同士の境界です。

粒界では原子配列が乱れやすく、元素が集まりやすい傾向があります。

そのため析出物は、結晶粒の内部だけでなく粒界に沿って形成されることがあります。

粒界析出は、材料によっては強度や耐熱性に役立ちます。

しかし、特定の成分が粒界に偏って析出すると、腐食や割れの起点になる場合もあります。

ステンレス鋼ではクロム炭化物が粒界に析出すると、周辺のクロム濃度が低下し、耐食性に影響することがあります。

析出する位置は性能だけでなく劣化の起点にも関係する点に注意が必要です。

格子ひずみと界面

析出物と母相の境目は界面と呼ばれます。

この界面では、原子の間隔や結晶方位の違いによってひずみが発生することがあります。

界面の性質は、析出物が安定して存在できるかどうか、どの程度の大きさまで成長するかに影響します。

整合界面ではひずみエネルギーが問題になりますが、原子配列のつながりがよいため、微細な析出物が形成されやすい場合があります。

一方で非整合界面では、母相と析出物の結晶構造の差が大きく、界面のエネルギーも変化します。

材料開発では、析出物の組成だけでなく、界面の状態まで考慮して設計されます。

金属材料における析出硬化

続いては金属材料における析出硬化を確認していきます。

析出硬化の仕組み

析出硬化とは、金属中に微細な析出物を分散させることで、強度や硬さを向上させる処理です。

金属が変形するときには、結晶内部の転位が移動します。

微細な析出物が適切に分布していると、転位はまっすぐ進めなくなります。

結果として変形により大きな力が必要になり、材料の降伏強さや硬さが高まります。

小さく均一な析出物の分散は、析出硬化において特に重要な要素です。

アルミニウム合金の時効処理

アルミニウム合金は析出硬化を利用する代表的な材料です。

航空機、自動車、建築部材、精密機器など、軽さと強さが求められる分野で広く使われています。

たとえばアルミニウムに銅、マグネシウム、亜鉛、ケイ素などを加えた合金では、熱処理によって析出物を制御できます。

一般的には溶体化処理、急冷、時効処理という流れで組織を整えます。

溶体化処理では成分を母相に溶け込ませ、急冷で過飽和状態を保ちます。

その後に一定温度で保持すると、微細な析出物が生じて硬さが上がります。

この経時的な変化を利用するため、時効という言葉が使われます。

過時効と性能低下

時効処理を長く続ければ、硬さが上がり続けるわけではありません。

析出物は一定の段階で最も強化に適した状態になり、その後は粗大化することがあります。

この状態は過時効と呼ばれます。

過時効が進むと析出物の間隔が広がり、転位を妨げる効果が弱くなりやすい傾向です。

ただし、過時効状態が必ずしも悪いとは限りません。

応力腐食割れへの耐性、靭性、寸法安定性などを重視する用途では、あえて過時効寄りの条件を採用する場合もあります。

材料に何を求めるかによって、最適な析出状態は変わります。

析出状態	粒子の特徴	主な傾向
析出前	過飽和固溶体	加工しやすいが強度は十分でない場合がある
初期時効	非常に微細な集まり	硬さが上昇し始める
ピーク時効	微細で高密度な析出物	高い強度を得やすい
過時効	粗大化した析出物	強度低下と靭性変化が起こり得る

析出物の観察方法と評価項目

続いては析出物の観察方法と評価項目を確認していきます。

光学顕微鏡による組織観察

比較的大きな析出物や、析出によって変化した組織は光学顕微鏡で観察できます。

金属試料は切断、樹脂埋め、研磨、腐食という工程を経て観察面を整えるのが一般的です。

腐食液を用いると、結晶粒界や相の違いが見えやすくなります。

ただし、析出硬化に寄与する粒子はナノメートルからサブミクロン程度であることも多く、光学顕微鏡だけでは詳細な評価が難しい場合があります。

観察倍率だけでなく、試料作製の質も結果を大きく左右します。

電子顕微鏡と分析装置

微細な析出物を確認するには、走査電子顕微鏡や透過電子顕微鏡が使われます。

走査電子顕微鏡は表面形状や組成の違いを比較的高い倍率で確認する方法です。

透過電子顕微鏡はさらに小さな析出物、結晶格子、界面の状態まで観察できるため、研究開発で重要な装置となっています。

エネルギー分散型X線分析を組み合わせれば、析出物に含まれる元素の分布も調べられます。

形状だけでなく組成と結晶構造を合わせて評価することが、析出物の正確な理解につながります。

硬さ試験と強度評価

析出物の効果は、画像で確認するだけでは十分に判断できません。

ビッカース硬さ試験やロックウェル硬さ試験を行い、熱処理前後の硬さを比較する方法が用いられます。

引張試験では、引張強さ、耐力、伸びなどを測定します。

析出硬化によって強度が上がっても、延性が低下する場合があるため、複数の評価値を見ることが大切です。

腐食試験、疲労試験、衝撃試験なども、使用環境に応じて実施されます。

析出物の管理は、顕微鏡写真だけで終わらせず、実際の性能と結び付けて考える必要があります。

析出物に関する注意点

続いては析出物に関する注意点を確認していきます。

不要な析出による不具合

析出物は材料を強くする場合がある一方で、意図しない場所や大きさで生じると不具合の原因になります。

粗大な析出物は応力が集中する場所となり、疲労破壊や割れにつながることがあります。

また、粒界に連続的に析出した相は、粒界の結合を弱める場合があります。

溶接部では熱の影響を受ける範囲で析出状態が変化し、母材と異なる強度や耐食性を示すこともあります。

使用温度が高い部品では、長期使用中に析出物が変化する可能性も考慮しなければなりません。

腐食と耐久性への影響

析出物の周囲では、成分の偏りによって電気化学的な性質が変わることがあります。

この差が局部腐食を招く場合があります。

ステンレス鋼やアルミニウム合金では、析出物そのものだけでなく、その周辺で減少した元素にも注意が必要です。

たとえば耐食性に寄与する元素が析出物へ取り込まれると、周囲の母相の耐食性が下がることがあります。

析出物の存在だけで良否を判断しないことが重要です。

材料の組成、熱履歴、使用環境、応力状態を総合して評価する必要があります。

熱処理条件の管理

析出物を適切に制御するには、熱処理温度、昇温速度、保持時間、冷却速度を管理します。

わずかな温度差でも析出の進み方が変わる材料では、炉内温度のばらつきにも注意が必要です。

量産工程では、材料ロット、部品の厚み、装入量、治具の配置なども温度履歴に影響します。

熱処理後の硬さ測定や組織検査を継続し、目標とする析出状態が得られているか確認することが品質管理につながります。

適切な条件は材料ごとに異なるため、一般的な値をそのまま流用せず、規格や材料メーカーの情報を確認することが必要です。

まとめ

析出物とは、液体や固体に含まれていた成分が分離し、新しい固体相として現れたものです。

英語では precipitate、析出現象は precipitation と表現されます。

金属材料では、微細な析出物が転位の移動を妨げることで、強度や硬さを高める析出硬化に利用されます。

析出物の価値は、あるかないかではなく、どこにどのような状態で存在するかで決まります。

微細で均一な粒子は強化に役立つ一方、粗大化や粒界への偏在は、腐食や割れの原因になることがあります。

結晶構造、母相との界面、熱処理条件、観察結果、機械的性質を合わせて確認することが、析出物を正しく理解する近道です。

化学実験の沈殿から高性能な金属材料の設計まで、析出物は幅広い分野をつなぐ重要な現象といえるでしょう。
