ブロックゲージは、長さの基準を高い精度で再現するために欠かせない測定工具です。

ノギスやマイクロメータの校正、ハイトゲージによる寸法測定、治具の高さ合わせなど、製造現場では幅広い作業に用いられます。

ただし、正確な測定値を得るには、必要な寸法の選び方だけでなく、密着の方法、ホルダーの扱い方、温度管理まで理解しておく必要があります。

この記事では、初心者でも実務で迷いにくいように、ブロックゲージの組み合わせ方と測り方の基本手順を順番に解説します。

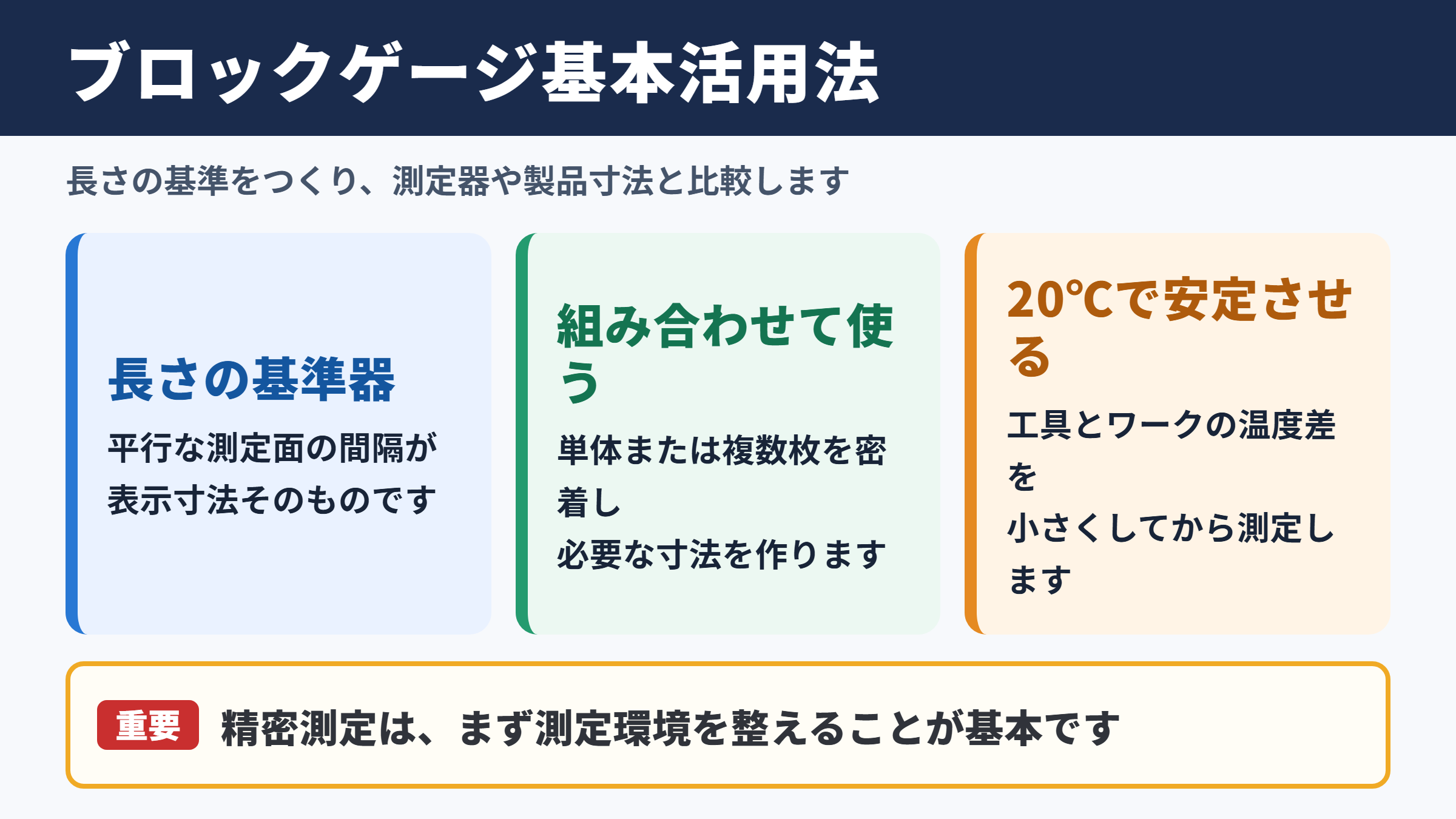

ブロックゲージの使い方の基本

それではまずブロックゲージの使い方の基本について解説していきます。

ブロックゲージの役割

ブロックゲージとは、研磨された平行な二つの測定面の間隔が、表示寸法になるよう製作された長さの基準器です。

一般的には鋼製や超硬製、セラミック製の小さな直方体で構成され、複数枚を組み合わせることで、必要な寸法を作り出せます。

例えば25.000mmの寸法を確認したい場合は、25mmのブロックゲージを単体で使用します。

一方で25.376mmのような細かな寸法では、複数のゲージを密着させて目的の長さを作ることになります。

ブロックゲージは測定対象そのものを測る工具というより、測定器や製品寸法を比較するための基準として使われる工具です。

そのため、マイクロメータのゼロ点確認、シリンダゲージの基準合わせ、投影機や測定顕微鏡の精度確認にも活用されます。

測定前に確認する環境

高精度の測定では、作業環境が測定結果に与える影響を軽視できません。

ブロックゲージは通常20℃を基準温度として校正されており、手で長時間握ったり、高温の加工品の近くに置いたりすると、熱膨張による誤差が発生します。

特に鋼製ブロックゲージは、温度変化の影響を受けやすいため注意が必要です。

使用前には、ブロックゲージと測定対象を同じ場所にしばらく置き、温度をできるだけ安定させます。

直射日光、空調の風、加工機からの熱、素手による温度上昇も避けたい要因です。

測定精度を求めるほど、工具の扱いよりも先に測定環境を整える意識が重要になります。

使用後の手入れ

ブロックゲージの測定面には、指紋、油分、ほこり、切粉が付着しやすいものです。

これらが残ると密着性が低下し、組み合わせ寸法の誤差やさびの原因になります。

使用前と使用後には、柔らかく清潔な不織布や専用のクロスで測定面を拭き取ります。

鋼製の場合は、防錆油をごく薄く塗布して保管すると安心でしょう。

油を多く付けすぎると次回の密着作業で異物となるため、表面に油膜が残る程度ではなく、薄く均一な状態に整えることが大切です。

保管ケースへ戻す際には、ほかのゲージや金属工具とぶつからないように扱います。

ブロックゲージの組み合わせ方

続いてはブロックゲージの組み合わせ方を確認していきます。

少ない枚数で構成する考え方

目的寸法を作るときは、できるだけ少ない枚数で組み合わせることが原則です。

枚数が増えるほど測定面の数も増え、付着物や密着不良による誤差が入り込む可能性も高くなります。

また、組み合わせ作業に時間がかかり、ゲージを落下させるリスクも増えるでしょう。

たとえば32.458mmを作る場合は、30mm、1mm、1.4mm、0.05mm、0.008mmのように、必要な桁から順に選びます。

ただし、実際のセット内容によって選べる寸法は異なるため、手元のブロックゲージ表と照らし合わせることが重要です。

基本は最小桁の数値から選び、残った寸法を順番に大きな桁へ戻していく方法です。

この手順にすると、同じ桁のゲージを重複して選びにくくなり、組み合わせのミスを防げます。

寸法を選ぶ具体的な手順

組み合わせ寸法を決めるときは、まず必要寸法を小数点以下まで正確に書き出します。

次に、最も細かい桁から使うゲージを決めて、必要寸法から差し引いていきます。

たとえば46.723mmを作る場合、最初に0.003mm、次に0.02mm、次に0.7mmを選びます。

この時点で0.723mmが完成するため、残りの46mmは40mmと6mmで構成できます。

選択順	選ぶゲージ	残りの寸法
最小桁	0.003mm	46.720mm
百分位	0.02mm	46.700mm
十分位	0.7mm	46.000mm
整数部	40mmと6mm	0mm

選んだゲージは、組み合わせる前に表示寸法をもう一度確認します。

特に0.003mmと0.03mm、1.2mmと1.02mmのような見間違いは、現場でも起こりやすいミスです。

組み合わせ後には、各ブロックゲージの寸法を声に出して確認する、または作業票に記録する運用も効果的でしょう。

密着させるリンギングの方法

ブロックゲージ同士を密着させる作業は、リンギングと呼ばれます。

測定面をきれいに拭き、二枚のゲージを十字に近い角度で軽く接触させます。

その後、軽く圧力をかけながら回転させ、測定面同士を平行な状態へ移動させると密着します。

正しくリンギングできると、二枚のゲージは手を離しても簡単には外れません。

これは測定面の高い平面度と表面の薄い油膜、大気圧などが作用することで密着するためです。

無理に押し付けるのではなく、滑らせながら静かに回転させることが、測定面を傷つけないポイントになります。

ホルダーを使う場面と固定方法

続いてはホルダーを使う場面と固定方法を確認していきます。

ホルダーが必要になる作業

ブロックゲージを数枚組み合わせて高さ基準や幅基準として使う場合、専用ホルダーを使用すると安定します。

ホルダーは、組み合わせたブロックゲージを側面から保持し、測定中のずれや落下を防ぐための補助具です。

ハイトゲージで段差を測る作業、定盤上でワークの高さを比較する作業、複数のゲージを縦方向に使う作業では特に役立ちます。

手で支えながら測定すると、姿勢が不安定になり、測定圧や接触位置が変わることがあります。

繰り返し測定や複数人での作業では、ホルダーによる固定が再現性の向上につながります。

ホルダーへのセット手順

ホルダーへセットする前に、組み合わせたブロックゲージが正しくリンギングされているか確認します。

次にホルダーの接触部を清掃し、測定面ではなく側面を保持するようにブロックゲージを入れます。

クランプねじは、ゲージが動かなくなる程度に締めます。

過度に締め付けると、ゲージが傾いたり、側面に不要な負荷がかかったりするため注意が必要です。

固定後には、測定面が平行に保たれているか、ホルダーの部品が測定動作を妨げないかを確認します。

ホルダー使用時の注意点

ホルダーは便利な工具ですが、すべての測定で必須というわけではありません。

単体のブロックゲージでマイクロメータを確認する場合や、短時間の比較測定では、ホルダーを使わないほうが扱いやすいこともあります。

また、ホルダー自体に摩耗や変形、ねじの固着がないか、定期的に点検することも必要です。

保持部に切粉が残ったままでは、ゲージが傾いて固定される可能性があります。

測定値にばらつきが出る場合は、ブロックゲージだけでなく、ホルダーの接触状態も疑うとよいでしょう。

ブロックゲージによる測り方

続いてはブロックゲージによる測り方を確認していきます。

マイクロメータの確認方法

外側マイクロメータの精度確認では、測定範囲に応じたブロックゲージを使用します。

測定面を清掃したマイクロメータにブロックゲージを挟み、ラチェットストップまたはフリクションシンブルを使って一定の測定力で接触させます。

目盛りやデジタル表示がブロックゲージの寸法と一致するかを確認します。

0mm付近だけでなく、測定範囲の中央や上限付近でも確認すると、ねじの摩耗や測定面の平行度の異常を見つけやすくなります。

測定力を一定にするため、スピンドルを指の力だけで強く締め込まないことが重要です。

確認位置	確認の目的	主な異常
下限付近	ゼロ点の確認	原点ずれ
中央付近	ねじ送りの確認	局所的な誤差
上限付近	測定範囲全体の確認	累積誤差

ハイトゲージでの高さ測定

定盤の上で高さを測る場合は、ブロックゲージを基準高さとして利用します。

まず定盤を清掃し、ブロックゲージまたはホルダーに固定した組み合わせゲージを安定した位置へ置きます。

ハイトゲージのスクライバや測定子をブロックゲージの上面に合わせて基準を取ります。

その後、測定対象の高さへ移動して比較すれば、寸法差を確認できます。

測定子を横方向から強く当てるとブロックゲージが動くことがあるため、接触は軽く行います。

定盤、ブロックゲージ、ワークの接触面を清潔に保つことが、正しい高さ測定の土台です。

比較測定での活用

ブロックゲージは、絶対寸法を読むだけでなく、比較測定の基準としても優れています。

ダイヤルゲージや電子比較測定器を使用する場合、先にブロックゲージで基準値を設定し、その後にワークとの差を読み取ります。

この方法では、測定器の全範囲を使わず、小さな変位だけを高感度に評価できます。

量産部品の検査では、合格品の基準寸法にゲージを合わせておき、許容差内に収まるかを素早く判定する場面も多いでしょう。

測定の目的が寸法の記録なのか、合否判定なのかによって、最適な測定器とブロックゲージの使い方は変わります。

測定誤差を防ぐための注意点

続いては測定誤差を防ぐための注意点を確認していきます。

汚れと傷の確認

ブロックゲージの測定面に付いた微細なごみは、見た目以上に大きな測定誤差につながります。

数ミクロン単位の測定では、目に見えにくい切粉や繊維くずでも無視できません。

使用前には測定面を光にかざし、傷、打痕、さび、油の付着がないか確認します。

落下させたブロックゲージは、外観に異常がなくても測定面や角部が損傷している可能性があります。

傷や打痕が疑われるゲージは、そのまま基準器として使用しないことが安全です。

温度差による寸法変化

金属は温度によって伸び縮みします。

たとえば鋼製のブロックゲージを手のひらで温めた直後に測定すると、表示寸法よりわずかに長くなっている可能性があります。

測定対象が加工直後で温かい場合も、常温へ戻るまで待つことが望ましいでしょう。

厳密な管理が必要な現場では、恒温室での測定、温度計による記録、温度補正の運用が行われます。

通常の現場作業であっても、温度の異なるワークとゲージを急いで比較しないという基本を守るだけで、不要な判断ミスを減らせます。

測定圧と姿勢のばらつき

測定器を使う人によって結果が変わる場合、測定圧や接触姿勢が原因になっていることがあります。

マイクロメータではラチェットストップを使い、ダイヤルゲージでは測定子をまっすぐ当てることが基本です。

ハイトゲージによる測定では、スクライバ先端の摩耗や角度によっても接触位置が変わります。

同じ箇所を複数回測り、数値が安定しているか確認する習慣を付けるとよいでしょう。

作業手順を標準化し、測定者ごとの差を小さくすることが、品質管理では特に重要になります。

ブロックゲージの種類と選び方

続いてはブロックゲージの種類と選び方を確認していきます。

材質ごとの特徴

ブロックゲージの代表的な材質には、鋼、超硬、セラミックがあります。

鋼製は広く使われている標準的な種類で、入手しやすく、用途の幅も広い点が特徴です。

超硬製は耐摩耗性に優れ、頻繁に使う現場や高い耐久性を求める用途に向いています。

セラミック製はさびにくく、軽量で、磁気を帯びにくいという利点があります。

使用頻度、必要な精度、保管環境、予算を考慮して選ぶことが大切です。

材質	主な特徴	向いている用途
鋼製	標準的で種類が豊富	一般的な測定と校正
超硬製	摩耗に強い	使用頻度の高い検査
セラミック製	防錆性と耐食性に優れる	湿気の多い環境と非磁性用途

精度等級の考え方

ブロックゲージには精度等級があり、用途に応じて選ぶ必要があります。

高い精度等級の製品ほど許容される寸法誤差が小さく、校正や検査室での基準器に適しています。

一方で、現場での段取りや日常的な寸法確認では、必要以上に高等級な製品が必須とは限りません。

求める製品公差より十分に小さい誤差のブロックゲージを選ぶことが、適切な精度管理の考え方です。

購入時には、等級だけでなく、校正証明書の有無、トレーサビリティ、再校正の対応も確認するとよいでしょう。

セット構成の選択

ブロックゲージは単品でも購入できますが、多くの寸法を作る必要がある場合はセット品が便利です。

一般的なセットには、整数寸法用、小数第一位用、小数第二位用、小数第三位用など、組み合わせに必要な段階のゲージが含まれています。

ただし、セットの枚数が多いほど、すべてを管理する手間も増えます。

使用する測定範囲と最小読取値を整理し、現場で本当に必要な構成を選ぶことが重要です。

紛失を防ぐため、使用後に空いている収納部がないか確認する運用もおすすめです。

ブロックゲージ使用時のまとめ

ブロックゲージは、精密な長さを再現し、測定器の確認や製品の寸法管理に役立つ基準器です。

目的寸法を作る際は、最小桁から選び、できるだけ少ない枚数で組み合わせることを意識してください。

リンギングでは測定面を清掃し、滑らせながら静かに密着させることが大切です。

複数枚を安定して使う場合はホルダーを活用し、締め付けすぎによる傾きや損傷を防ぎます。

測定時には、温度、汚れ、測定圧、接触姿勢が誤差の原因になります。

使用前後の清掃と防錆、定期的な校正を続けることで、ブロックゲージを長く信頼できる基準器として使えるでしょう。
