SI単位の圧力とは？パスカルの意味と換算の考え方を解説！

SI単位の圧力とは？パスカルの意味と換算の考え方を解説！

圧力は空気、液体、機械、建築、気象など、身近な場面から専門分野まで幅広く使われる物理量です。

ただし、パスカル、気圧、バール、ミリメートル水銀柱など複数の単位があり、数値だけを見ても大きさを直感的に判断しにくいことがあります。

SI単位であるパスカルの意味を押さえ、換算の基準と計算手順を理解すると、単位が異なる資料や機器の表示も比較しやすくなるでしょう。

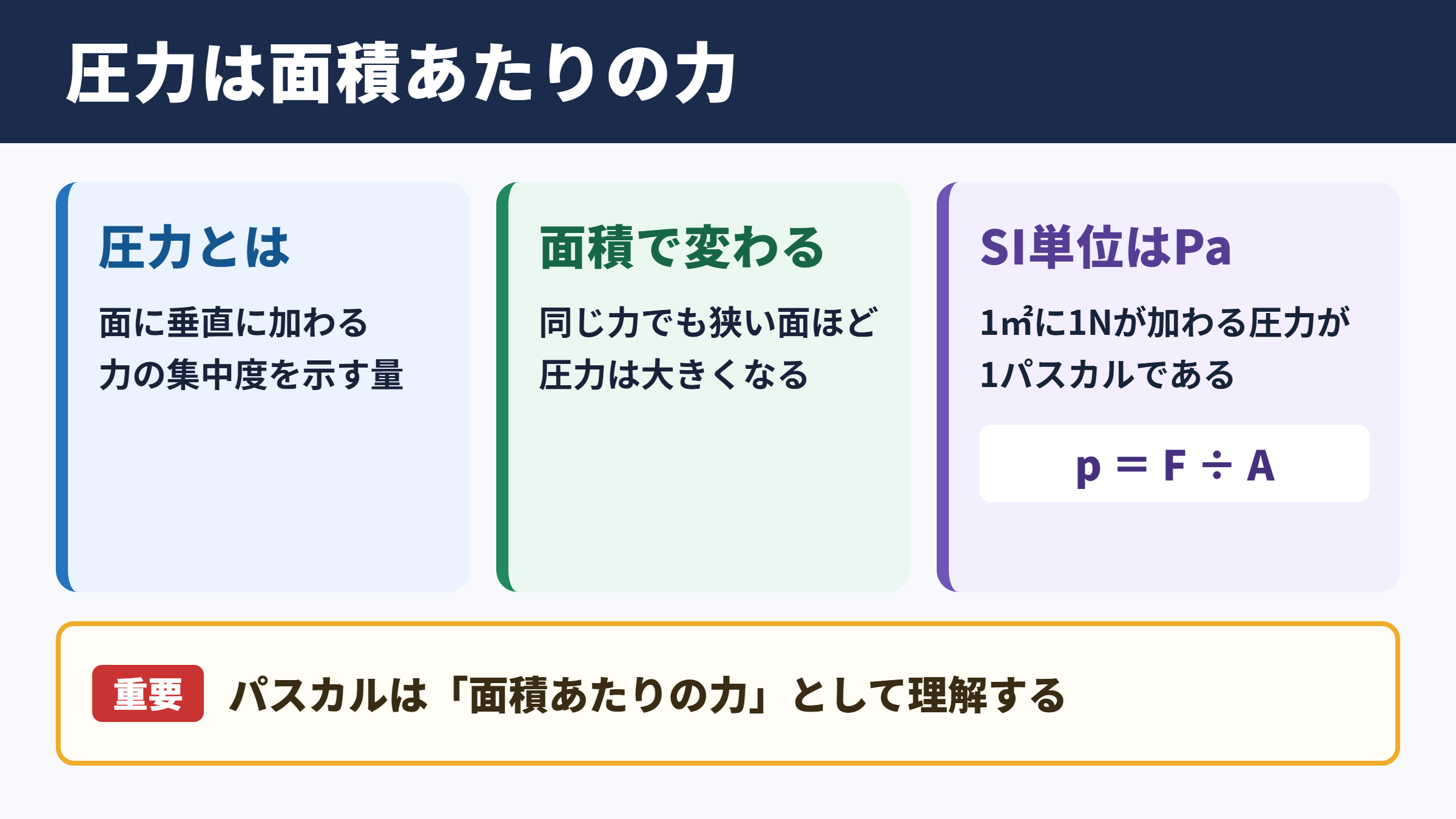

SI単位としての圧力

それではまずSI単位としての圧力について解説していきます。

圧力が表す力の集中度

圧力とは、ある面積に対してどれほどの力が垂直に加わっているかを示す量です。

同じ大きさの力であっても、広い面積に分散して加わる場合と、狭い面積に集中する場合では、物体に与える影響が変わります。

たとえば雪の上を歩くとき、細いヒールは地面に深く沈みやすく、面積が広いスノーシューは沈みにくい傾向があります。

これは足元に加わる力そのものだけでなく、力が作用する面積が異なるためです。

圧力は力の大きさと面積の組み合わせで決まるため、力だけを比較しても十分ではありません。

工場の配管、油圧装置、タイヤ、注射器、真空容器などでは、圧力の値が安全性や性能に直接関わります。

パスカルの定義

SI単位系における圧力の単位はパスカルで、記号はPaです。

1パスカルは、1平方メートルの面に1ニュートンの力が垂直に作用するときの圧力として定義されます。

ニュートンは力のSI単位であり、質量1キログラムの物体に毎秒毎秒1メートルの加速度を与える力に相当します。

パスカルは力と面積から組み立てられた単位なので、単なる記号として覚えるよりも、面積当たりの力という意味で理解することが大切です。

日常的な圧力を表すには1Paは小さいため、実務ではキロパスカルやメガパスカルも頻繁に用いられます。

接頭語を含む単位の関係

パスカルにはSI接頭語を付けて、大きな数値や小さな数値を扱いやすくできます。

キロは千倍、メガは百万倍を意味するため、圧力の桁を読む際には接頭語の確認が欠かせません。

単位	記号	パスカル換算	主な使用場面
パスカル	Pa	1Pa	微小な圧力差
ヘクトパスカル	hPa	100Pa	気象情報
キロパスカル	kPa	1,000Pa	空気圧、配管、真空
メガパスカル	MPa	1,000,000Pa	油圧、材料、設備
ギガパスカル	GPa	1,000,000,000Pa	材料特性、地球科学

1MPaは1,000kPaであり、1,000,000Paです。

桁が大きい単位を扱うときは、ゼロの数を数えるより、接頭語の倍率を基準に整理すると計算ミスを減らせます。

パスカルと気圧の関係

続いてはパスカルと気圧の関係を確認していきます。

標準大気圧の基準

気圧は、大気の重さによって生じる圧力です。

海面付近の標準的な大気圧は、標準大気圧として101,325Paと定められています。

この値は101.325kPa、または約1013.25hPaとも表せます。

天気予報でよく見かけるヘクトパスカルは、気圧を扱いやすい桁で表現するための単位です。

低気圧や高気圧の数値は数hPaから数十hPaほど変化することが多く、気象の変化を把握する際に役立ちます。

一方、工業分野ではkPaやMPaが使われることが多いため、同じ圧力でも表示の見え方が大きく異なります。

絶対圧とゲージ圧の違い

圧力を読むときに特に注意したいのが、絶対圧とゲージ圧の区別です。

絶対圧は完全な真空を基準にした圧力で、記号ではPa absやkPa absと表記される場合があります。

ゲージ圧は大気圧を基準にした圧力で、身近な空気入れやコンプレッサーの圧力計ではこちらがよく使われます。

絶対圧とゲージ圧を混同すると、計算結果が大きくずれる可能性があります。

真空度、冷凍空調、化学装置、流体解析などでは、圧力の基準を明確にして扱う必要があります。

気圧と高度による変化

大気圧は常に一定ではなく、高度、気温、天候によって変動します。

高い場所ほど上にある空気の量が少なくなるため、一般に気圧は低下します。

登山時に袋菓子が膨らみやすい現象や、飛行機の機内を加圧する仕組みも、周囲の圧力差と関係しています。

気圧の変化は人の体調、沸点、燃焼状態、計測機器の補正にも影響を与えることがあります。

厳密な測定が必要な場面では、測定場所の大気圧や温度を記録し、必要に応じて補正を行います。

圧力単位の換算方法

続いては圧力単位の換算方法を確認していきます。

基本となる換算係数

圧力の換算では、まずPaを共通の基準にすると整理しやすくなります。

代表的な換算係数を覚えておくと、資料の読み替えや機器の仕様確認がスムーズになります。

単位	Paへの換算	おおよその用途
1atm	101,325Pa	標準大気圧
1bar	100,000Pa	欧州系機器、流体機器
1MPa	1,000,000Pa	油圧、材料試験
1kgf平方センチメートル	約98,066.5Pa	旧来の圧力表示
1mmHg	約133.322Pa	血圧、真空、医学
1Torr	約133.322Pa	真空技術

barは100,000Pa、MPaは1,000,000Paという違いを把握すると、両者の規模感を取り違えにくくなります。

ただし、kgf平方センチメートルやmmHgはSI単位ではないため、正式な技術文書ではPa系への併記や換算が求められることがあります。

キロパスカルへの換算例

PaをkPaに換算する場合は、数値を1,000で割ります。

反対にkPaをPaに直す場合は、1,000を掛けます。

圧力計の表示がMPaで、設備資料がkPaの場合には、単位をそろえてから比較する習慣が必要です。

たとえば0.35MPaは350kPaなので、35kPaと読み違えると必要な圧力の十分の一として扱ってしまいます。

計算時に起こりやすい誤り

換算で多い誤りは、接頭語の倍率と基準圧の種類を同時に見落とすことです。

kPaとMPaの差は千倍であり、単位記号の小文字と大文字にも意味があります。

PaのPは大文字、kPaのkは小文字、MPaのMは大文字です。

また、atmとbarは近い値に見えても完全に同じではありません。

1atmは101,325Paであるのに対し、1barは100,000Paです。

概算では差が問題にならない場合もありますが、設計値、校正値、契約仕様では正確な係数を用いる必要があります。

身近な圧力の大きさ

続いては身近な圧力の大きさを確認していきます。

日常生活にある圧力

圧力は見えにくい量ですが、生活の中には多くの例があります。

大気圧はおよそ101kPaであり、私たちは常に空気による圧力を受けながら暮らしています。

ただし、身体の内側にも同程度の圧力があるため、通常は大気圧を強く意識することはありません。

自転車のタイヤでは数百kPa程度、乗用車のタイヤでは200kPa台から300kPa台程度が目安として使われることがあります。

製品ごとに指定空気圧は異なるため、実際には車両やタイヤに記載された基準値を確認しましょう。

圧力は高ければよいわけではなく、用途に合った値が重要です。

水深と水圧の目安

水の中では、水深が増すほど上にある水の重さによって圧力が高くなります。

真水では水深10メートル増えるごとに、おおよそ100kPa程度の圧力が増えると考えると理解しやすいでしょう。

ダイビングでは水圧の変化により、耳や体内の空気が影響を受けます。

水圧だけでなく、その場所の大気圧も加わるため、絶対圧として考えると水深10メートル付近では約2気圧となります。

材料と機械にかかる圧力

工業製品では、圧力は強度や耐久性を評価する重要な条件です。

油圧シリンダー、ボイラー、ガス容器、配管、シール材などは、想定される圧力に耐えられるように設計されています。

材料分野ではMPaが引張強さ、圧縮強さ、降伏強さなどの表現に用いられます。

圧力と応力は似た場面で使われますが、圧力は流体が面に及ぼす作用を指すことが多く、応力は材料内部に生じる力の分布を指すことが一般的です。

用語の使い分けまで意識すると、技術資料をより正確に読めるようになります。

圧力計測と表示の注意点

続いては圧力計測と表示の注意点を確認していきます。

圧力計の種類

圧力を測定する機器には、ブルドン管圧力計、デジタル圧力計、差圧計、真空計、圧力センサーなどがあります。

ブルドン管圧力計は金属管の変形を利用して針を動かす方式で、設備の監視によく使われます。

デジタル圧力計は数値を読み取りやすく、記録機能や通信機能を持つ製品もあります。

差圧計は二つの地点の圧力差を測る機器で、フィルターの目詰まり確認、空調設備、流量計測などで活用されます。

測定したい対象に対して、絶対圧、ゲージ圧、差圧のどれを測るべきかを選ぶことが出発点です。

測定範囲と精度の確認

圧力計を選ぶ際は、測定範囲だけでなく精度、分解能、耐圧、使用温度、接続方式を確認します。

測定範囲の上限付近ばかりで使うと、過圧による故障や精度低下のリスクが高まります。

反対に範囲が広すぎる機器では、必要な変化を細かく読み取りにくいことがあります。

測定対象の通常圧力と異常時の最大圧力を把握し、余裕を持ったレンジを選定するとよいでしょう。

校正証明書やトレーサビリティが必要な場合は、測定器の管理記録も重要になります。

温度と設置条件の影響

圧力測定では、温度、振動、脈動、配管内の詰まり、設置位置などが値に影響することがあります。

気体は温度変化で圧力が変わりやすく、密閉容器では加熱によって圧力が上昇します。

圧力計の近くに強い振動や脈動があると、針の振れや表示の不安定さにつながる場合があります。

正しい単位と正しい測定条件がそろって、初めて圧力値は実用的な情報になります。

圧力単位を扱う実務上のポイント

続いては圧力単位を扱う実務上のポイントを確認していきます。

図面と仕様書の単位統一

設計図面、取扱説明書、購入仕様書、点検記録で異なる単位が混在すると、確認作業に時間がかかります。

可能な範囲でPa、kPa、MPaなどのSI単位系に統一すると、社内外の情報共有がしやすくなります。

既存設備でbarやkgf平方センチメートルが使われている場合は、無理に表示を変えるだけでなく、併記表を用意する方法も有効です。

重要な設定値では、単位を数値の直後に明記し、絶対圧かゲージ圧かも記載しましょう。

単位の省略は、読み手の経験に頼る危険な表現になり得ます。

海外製品と旧単位の読み替え

海外製の機器や輸入部品では、psi、bar、inHgなどの単位が表示されていることがあります。

psiはポンド毎平方インチを意味し、主に米国の機器や資料で見られる圧力単位です。

おおよその目安として、1psiは約6.895kPaです。

精密な設定が必要な場合には、概算値ではなくメーカー資料や信頼できる換算係数で確認する必要があります。

旧単位を含む資料では、表記の歴史的な背景を理解しつつ、現在の設計条件をSI単位で再確認する姿勢が役立ちます。

安全管理につながる単位確認

圧力は高圧ガス、蒸気、油圧、真空設備などで事故防止に直結する管理項目です。

設定圧、最高使用圧力、耐圧試験圧力、安全弁の作動圧力は、それぞれ意味が異なります。

似た数値が並んでいても、同じ条件を表しているとは限りません。

作業手順書では、圧力値に単位と基準を添え、測定箇所や確認時期も明確にすると伝達ミスを減らせます。

新人教育や引き継ぎでは、実際の圧力計表示と仕様書の単位を比較する機会を設けると理解が深まるでしょう。

まとめ

SI単位の圧力はパスカルであり、1平方メートル当たりに1ニュートンの力が加わる状態を1Paと表します。

実務ではkPaやMPaが多く使われ、気象ではhPa、真空や医療ではmmHgやTorr、海外機器ではbarやpsiに出会うこともあります。

圧力を正しく比較するには、単位の倍率だけでなく、絶対圧、ゲージ圧、差圧という基準の違いも確認することが重要です。

圧力の単位換算は、Paを共通の基準にして考えると分かりやすくなります。

数値、単位、圧力の基準、測定条件をセットで扱う習慣を身に付ければ、設備管理や日常の情報理解にも役立つでしょう。
