ショア硬度とは？測定方法と硬さの見方を解説！

材料の硬さを数値で把握したい場面では、ショア硬度という言葉を目にする機会があります。

ゴム、樹脂、金属、塗膜など幅広い材料に使われる指標ですが、測定器の種類や試験条件によって見方が変わるため、数値だけを比べると誤解につながることもあります。

本記事ではショア硬度の意味、デュロメーターによる測定方法、硬度記号の読み方、規格、実務での注意点までを分かりやすく整理します。

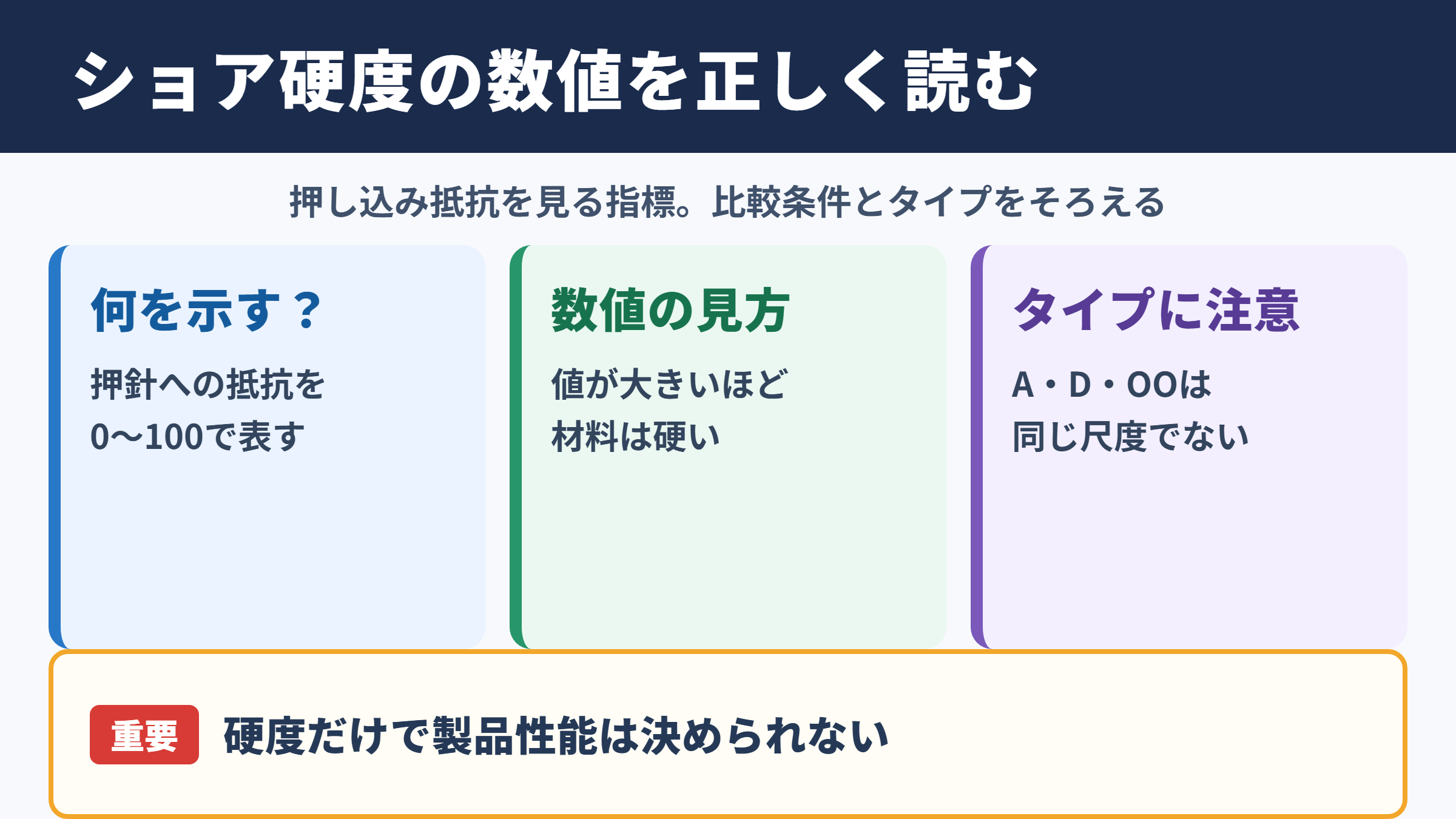

ショア硬度の意味と数値の見方

それではまずショア硬度の意味と、数値をどのように判断するのかについて解説していきます。

押し込みへの抵抗を表す硬さの指標

ショア硬度とは、一定形状の押針を材料表面に押し当てたとき、材料がどれほど押し込みに抵抗するかを数値化した硬度です。

一般にはデュロメーターと呼ばれる硬度計を用い、ばねの力で押針を押し込み、そのときの変位量を目盛りとして読み取ります。

値は通常0から100の範囲で表され、数値が大きいほど押針が入りにくく、硬い材料と判断できます。

ただし、ショア硬度は材料の強度そのものを直接示す数値ではありません。

引張強さ、耐摩耗性、耐熱性、耐衝撃性などは別の試験で評価する必要があり、硬度だけで製品の性能を決めることはできません。

たとえば硬度が高いゴムは変形しにくい傾向がありますが、低温環境で割れやすくなったり、密封性が落ちたりする可能性があります。

反対に硬度が低い材料は柔軟性に優れる一方、荷重を受けたときのたわみや摩耗が課題になる場合があります。

硬度記号とタイプごとの対象材料

ショア硬度には複数のタイプがあり、代表例としてA、D、C、OOなどが知られています。

同じ100という数字でもタイプが異なれば押針形状やばね荷重が違うため、単純に同一尺度として比較することはできません。

ゴムや軟質樹脂ではショアA、より硬い樹脂や硬質ゴムではショアDが使われることが多い傾向です。

非常に柔らかいスポンジ、ゲル、発泡体などでは、ショアOOなどの低硬度向けタイプが選ばれます。

タイプ	主な対象	特徴
ショアA	ゴム、エラストマー、軟質塩化ビニル	汎用性が高く、柔らかめから中程度の材料に適します
ショアD	硬質樹脂、硬質ゴム、硬めの熱可塑性材料	ショアAでは測りにくい硬い材料に向きます
ショアC	中硬度のゴム、発泡ゴム	特定の弾性材料を対象に用いられます
ショアOO	スポンジ、フォーム、ゲル、極軟質材料	小さな押し込み抵抗を読み取りやすい構造です

仕様書に「硬度70」とだけ書かれている場合は、測定タイプが不明であるため十分な情報とはいえません。

発注、検査、品質保証の場面では、ショアA70のように硬度記号と数値を必ずセットで扱うことが大切です。

数値から読み取れる材料の使用感

ショアA硬度は、身近な材料の感触をイメージすると理解しやすくなります。

ショアA20前後は非常に柔らかく、指で押すと大きく変形するシリコーンゴムや軟質ゲルに近い感触です。

ショアA50前後になると一般的なパッキン、緩衝材、ゴム脚などで使われる硬さに近づきます。

ショアA70前後は比較的しっかりしたゴムであり、シール材、ローラー、工業用部品などに採用されることがあります。

ショアA90付近ではかなり硬く、用途によってはショアDでの評価も検討する領域です。

ただし、手触りは表面の凹凸、摩擦、温度、肉厚によっても変わります。

硬度の数字を感覚的な目安に使いつつ、最終的には実使用環境での圧縮、反発、摩耗などを確認する姿勢が必要です。

デュロメーターによる測定方法

続いてはデュロメーターを使った基本的な測定方法を確認していきます。

測定前に整える試験片の条件

正確なショア硬度を測るには、測定器を当てる前の試験片準備が重要です。

試験片はできるだけ平らで、表面に傷、ほこり、油分、バリがない状態に整えます。

材料が薄すぎると、下に置いた机や金属板の硬さの影響を受け、実際より高い硬度が出やすくなります。

薄いシートを測る場合は、同じ材料を重ねて必要な厚さを確保する方法が用いられます。

ただし重ね合わせた面に空気層や隙間があると測定値が不安定になるため、試験方法の規定を確認することが欠かせません。

曲面部品、小径のOリング、細いチューブも測定難度が上がります。

押針の周囲が安定して支持されない場合、数値は材料本来の硬さではなく、部品形状の影響を含んだ値になりやすいからです。

押針の当て方と読み取り時間

測定ではデュロメーターを試験片に対して垂直に保ち、押さえ足が表面に密着するまで滑らかに押し当てます。

斜めに当てると押針への荷重が偏り、値の再現性が下がります。

強く急に押し付けるのではなく、規定された方法で接触させることがポイントです。

ゴムや粘弾性を持つ樹脂は、押し込まれた直後から時間の経過とともに変形が進むことがあります。

そのため、接触した瞬間に読むのか、一定秒数後に読むのかによって結果が変わります。

測定記録には硬度値だけでなく、測定器のタイプ、読み取り時間、試験温度、試験片の状態を残すと、後日の比較や不具合解析に役立ちます。

検査担当者が変わっても同じ手順を再現できるよう、作業標準書に明記しておくと安心です。

複数箇所を測る理由と平均値の扱い

材料は一見均一に見えても、成形条件や配合の偏りにより場所ごとの差が生じることがあります。

押針を同じ箇所に何度も当てると、残留変形や局所的な応力緩和の影響を受けるため、測定位置は十分に離します。

端部に近すぎる位置も避ける必要があります。

部品の縁では材料が逃げやすく、中央部とは違う値になりやすいためです。

複数点を測定し、平均値とばらつきを確認することで、材料全体の状態を判断しやすくなります。

製造ロットごとの品質管理では、平均値に加え最大値、最小値、標準偏差を記録する運用も有効です。

平均値が規格内であっても、ばらつきが大きければ混練、加硫、成形温度、保管条件などに問題が隠れている可能性があります。

ショア硬度とJIS規格の基礎

続いてはショア硬度に関係するJIS規格と、品質管理で押さえたい基礎を確認していきます。

規格が定める試験条件の重要性

ショア硬度試験では、硬度計の構造、押針の形状、ばね荷重、試験片の厚さ、測定環境などが規格で定められています。

規格に沿って試験を行う目的は、異なる企業や担当者が測っても比較可能な結果を得ることにあります。

自己流で測った数値は、同じ材料を別の場所で試験した場合に再現しないことがあります。

とくに取引先との受入検査や納入検査では、採用規格と測定条件を事前に合わせることが重要です。

硬度計が同じであっても、温度、読み取り時刻、試験片の厚さが異なれば、数値差が発生する可能性があります。

規格番号だけを確認して終わりにせず、契約書、図面、検査成績書でどの条件を適用するのかを確認しましょう。

許容差と公差設定の考え方

部品図面では、硬度60±5のように許容範囲が指定されることがあります。

この許容差は、材料の配合ばらつきだけでなく、製品の機能に必要な変形量、組み付け性、耐久性を考慮して決められます。

たとえばシール材では硬すぎると相手面への追従性が不足し、柔らかすぎると圧力で押し出されることがあります。

ローラーでは硬度が変わることで、搬送力、接触圧、摩耗速度、印字品質に影響が及ぶ場合もあります。

既存材料を変更する際は、ショア硬度が同じであれば代替できると考えがちです。

しかし、ベースポリマー、充填材、可塑剤、加硫状態が異なれば、圧縮永久ひずみや耐油性は変わります。

硬度を一次判定に使いながら、用途に合った追加試験を組み合わせることが実務的です。

校正と日常点検のポイント

デュロメーターは精密な測定器であり、使用を続けるうちに押針やばね機構の状態が変化することがあります。

測定前には指針が正常な位置に戻るか、押針に欠けや汚れがないか、押さえ足に傷がないかを確認します。

標準硬さの試験片を使った日常点検を行えば、いつもと違う値が出たときに、材料異常と測定器異常を切り分けやすくなります。

校正証明書の有効期間だけでなく、現場での始業前点検も品質保証では大切です。

落下、衝撃、高温多湿の保管は測定器の精度低下につながる可能性があります。

使用後は押針を保護し、指定された保管ケースに入れるなど、メーカーの取扱説明書に沿って管理しましょう。

材料別に異なる硬さの目安

続いてはゴム、樹脂、シリコーンなど、材料別に見るショア硬度の目安を確認していきます。

ゴム製品における硬度と用途

ゴム材料はショア硬度との関係が特に分かりやすく、パッキン、ガスケット、Oリング、防振材、ローラー、タイヤ部品などの設計で重要になります。

低硬度のゴムは小さな段差や相手面の粗さに追従しやすく、密封性や柔軟性を確保しやすい特徴があります。

一方で、荷重が大きい箇所では変形しすぎて、隙間へのはみ出しや摩耗につながる場合があります。

高硬度のゴムは形状を保ちやすく、耐摩耗性が求められる用途に向くことがあります。

ただし、振動吸収やシール性能では不利になることもあるため、用途ごとのバランスが必要です。

適切な硬度は、柔らかいほど良い、硬いほど優れるという単純な判断では決まりません。

用途例	求められやすい性質	硬度検討の視点
Oリング	密封性、圧縮回復性、耐薬品性	圧力と隙間、流体、温度を考慮します
防振ゴム	振動吸収、耐久性、取付安定性	荷重時のたわみと固有振動を確認します
ゴムローラー	摩擦、搬送性、耐摩耗性	相手材との接触圧や表面状態を見ます
緩衝パッド	衝撃吸収、復元性、耐へたり性	繰り返し圧縮後の性能も確認します

樹脂製品におけるショアDの活用

硬質樹脂ではショアD硬度が採用されることが多く、ポリプロピレン、ポリエチレン、ナイロン、ポリカーボネート、硬質塩化ビニルなどの評価に使われます。

樹脂の硬度は、結晶性、添加剤、繊維強化、含水状態、成形時の冷却速度によって変化します。

同じ樹脂名でもグレードが違えば硬度や剛性が変わるため、材質名称だけでは性能を判断できません。

特にナイロンは吸湿によって性質が変わりやすく、乾燥状態と調湿状態でショア硬度に差が出る場合があります。

屋外用途では紫外線や熱による劣化で表面が硬くなることもあります。

経年変化を評価したい場合は、新品の硬度だけでなく、耐候試験後や熱老化後の数値も比較するとよいでしょう。

シリコーンと発泡体の評価方法

シリコーンゴムは耐熱性、耐寒性、電気絶縁性に優れ、医療、食品、電気電子、自動車などで幅広く使われています。

ショアA硬度はシリコーン製品の仕様でよく使われますが、柔らかいグレードでは測定面の厚さや支持条件の影響を受けやすくなります。

発泡シリコーンやスポンジでは、通常の硬度測定だけでなく、圧縮荷重、圧縮永久ひずみ、密度、反発弾性なども併せて確認する必要があります。

発泡体は内部に気泡を含むため、同じ箇所でもセル構造によって数値が変わる可能性があります。

柔らかい材料ほど、測定位置と測定条件の統一が結果の信頼性を左右します。

用途に応じて、部品単体の硬度測定と、実際の組み付け状態での荷重変位試験を使い分けるとよいでしょう。

測定値がばらつく主な原因

続いてはショア硬度の測定値が安定しないときに確認したい原因を解説していきます。

温度と保管環境による影響

ゴムや樹脂は温度によって硬さが変わる材料です。

低温では硬くなりやすく、高温では柔らかくなりやすいため、冬の冷えた倉庫と夏の作業場で同じ数値が出るとは限りません。

検査室の室温が大きく変動している場合、材料異常ではなく温度差が測定値の原因になっていることがあります。

試験片を測定環境にしばらく置いて温度になじませてから測ることで、ばらつきを抑えやすくなります。

紫外線、湿気、油、溶剤への暴露も、材料表面の硬化や軟化を招く要因です。

保管履歴が異なる試験片を比較する場合は、硬度値の背景にある環境条件も確認しましょう。

試験片の厚さと下地の影響

試験片が薄い場合、押針の荷重が材料を通じて下地に伝わります。

硬い金属板の上で薄いゴムシートを測れば、実際の材料より硬く測定される可能性があります。

反対に柔らかいクッションの上で測れば、低い値に見えることがあります。

厚さが十分かどうか、下に置く支持台が平坦で硬いかどうかは、見落とされやすい確認項目です。

製品そのものを測ることが難しい場合は、同じ材料から試験片を作製して規格条件で測定し、製品評価とは分けて管理する方法もあります。

測定者の操作差と改善策

手持ち式デュロメーターでは、押し当てる速さ、垂直の保ち方、読み取るタイミングに個人差が出ることがあります。

測定者ごとの値が異なるときは、材料の問題と決めつけず、同じ試験片を複数人で測る比較試験を行うとよいでしょう。

操作手順を動画や写真で標準化し、試験片の置き方、接触から読み取りまでの秒数、測定点の間隔を明文化すると再現性が高まります。

据置型のスタンドを利用する方法も有効です。

スタンドを使えば、押し当てる荷重や速度をそろえやすくなり、測定者の影響を小さくできます。

品質管理では、測定値そのものと同じくらい、値を安定して得られる測定手順が重要です。

ショア硬度を活かす品質管理

続いては製品開発、受入検査、工程管理でショア硬度を活用する考え方を確認していきます。

受入検査での確認項目

購入したゴムシートや樹脂成形品を受け入れる際、ショア硬度は短時間で確認できる便利な検査項目です。

ただし、硬度検査だけで合否を決めるのではなく、外観、寸法、色調、比重、成分情報、添付された検査成績書も確認します。

硬度が規格内であっても、厚みが違う、異物が混入している、耐薬品性が不足しているといった問題は別途起こり得ます。

受入時の測定値をロット番号と紐付けて残しておけば、市場不具合が発生した際の追跡にも役立ちます。

納入先と測定器のタイプや許容差をすり合わせておくと、検査結果の食い違いを減らせるでしょう。

工程異常の早期発見

ゴムの混練、加硫、樹脂の配合、乾燥、成形といった工程では、条件の小さな変化が硬度に表れることがあります。

たとえば加硫不足では意図した硬度に届かず、加硫過多では硬くなりすぎる場合があります。

可塑剤の配合量や原料ロットが変わったときも、硬度の推移を確認することで工程異常に早く気付きやすくなります。

測定値を時系列で管理し、管理上限と管理下限を設定すると、規格外になる前の変化を捉えられます。

このような工程管理では、単発の数値よりも連続した傾向を見ることが有効です。

硬度以外の試験との組み合わせ

ショア硬度は簡便で有用ですが、製品の機能を総合的に保証するには追加試験との組み合わせが必要です。

シール材なら圧縮永久ひずみ、引張強さ、伸び、耐油性、耐熱老化性などを確認します。

緩衝材なら反発弾性、圧縮荷重、繰り返し圧縮後のへたりも重要です。

樹脂部品では曲げ弾性率、衝撃強さ、耐候性、寸法変化などが設計品質に関わります。

硬度は品質の全体像をつかむための入口であり、用途に必要な性能試験を補うことで価値が高まります。

試験項目を増やしすぎると管理負担が大きくなるため、不具合モードと使用環境を基準に優先順位を決めると効率的です。

ショア硬度のまとめ

ショア硬度とは、押針を材料へ押し込んだときの抵抗を数値で表す硬度指標です。

ゴムや軟質樹脂ではショアA、硬質樹脂ではショアDなど、材料に合ったタイプを選ぶことが基本になります。

数値が大きいほど硬い傾向を示しますが、タイプの異なる数値を直接比較しないことが大切です。

測定では試験片の厚さ、表面状態、温度、支持台、押し当て方、読み取り時間が結果に影響します。

そのため、硬度値には必ず測定条件を添え、同じ条件で比較する運用を徹底しましょう。

また、ショア硬度だけでは強度や耐久性を判断できません。

用途に応じて引張試験、圧縮試験、摩耗試験、耐熱試験などを組み合わせることで、材料と製品の品質をより確実に評価できます。
