kVAとは？意味・単位・kWとの違いをわかりやすく解説！（読み方・力率）
受電設備、非常用発電機、変圧器、UPSなどの仕様を見ると、kVAという単位が登場します。
kWと似ているため混同しやすい一方、設備の容量選定や電気料金の検討では、両者の違いを正しく理解することが大切です。
この記事ではkVAの意味、読み方、kWとの換算、力率との関係、実務で確認したいポイントまでを順に解説します。

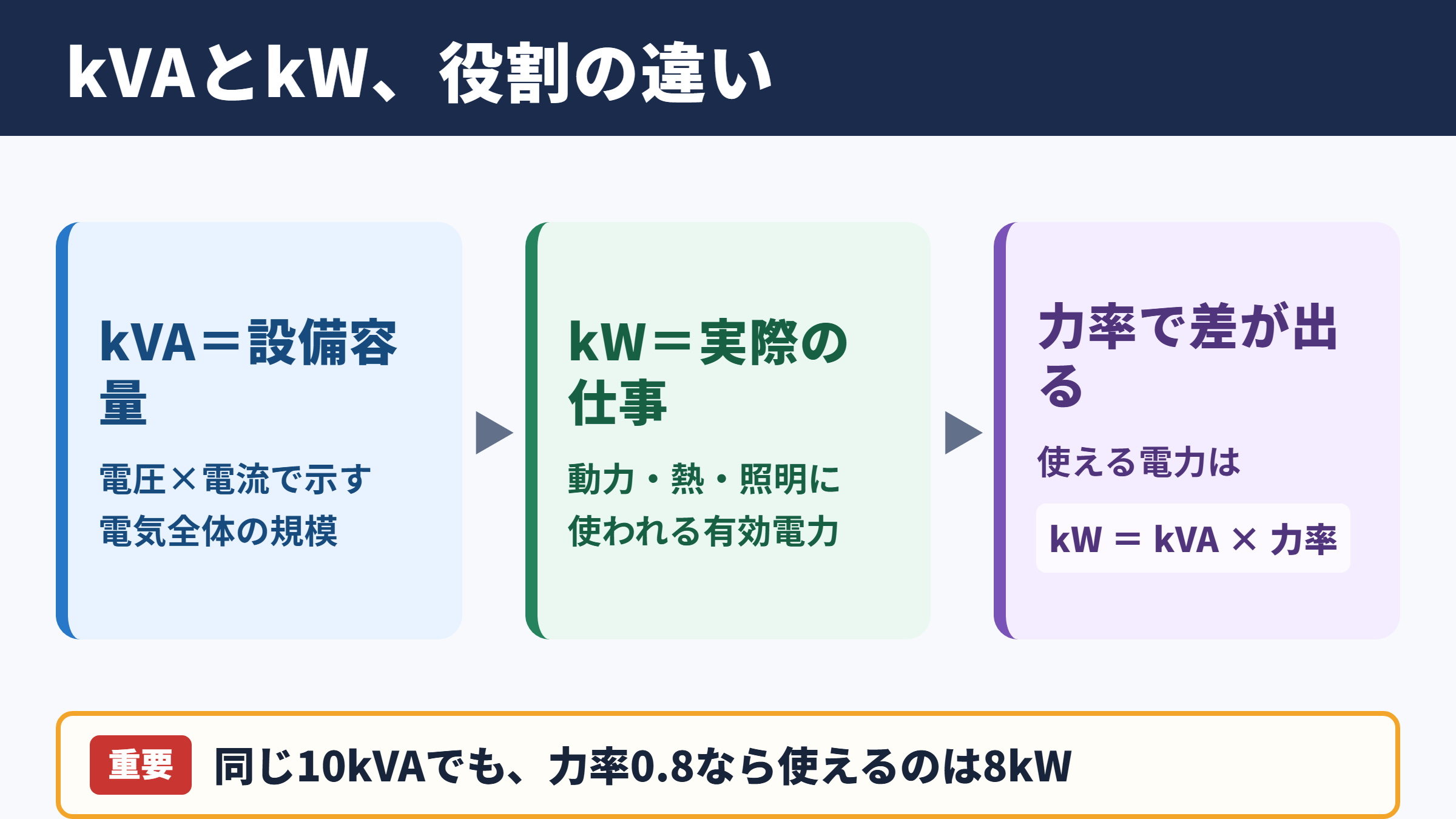

kVAの意味とkWとの違い
それではまず、kVAの意味とkWとの違いについて解説していきます。
kVAが表す皮相電力
kVAはキロボルトアンペアと読み、電気設備が扱う電力の大きさを示す単位です。
VAはボルトアンペアの略で、電圧を表すVと電流を表すAを掛け合わせて求めます。
たとえば単相200Vの回路に10Aの電流が流れている場合、皮相電力は2,000VA、つまり2kVAです。
kVAは、実際に仕事へ使われた電力だけではなく、電源から供給される電圧と電流の全体的な規模を示します。
変圧器、発電機、UPS、受電設備の容量は、kVAで表記されることが多い点が大きな特徴です。
設備は電圧と電流の両方に耐えなければならないため、配線や遮断器、電源装置の選定ではkVAが重要になります。
皮相電力の基本式は、単相交流では電圧×電流です。
単相200Vで10Aなら、200×10＝2,000VAとなり、2kVAです。
三相交流では、線間電圧×電流×√3で計算します。
kWが表す有効電力
kWはキロワットと読み、機械を動かす、熱を発生させる、照明を点灯させるなど、実際の仕事に変わる電力を表します。
こちらは有効電力と呼ばれ、電力量計や電気料金、機器の消費電力を考える場面で中心となる単位です。
1kWは1,000Wであり、電気ヒーターや抵抗負荷のように力率がほぼ1の機器では、kVAとkWはほぼ同じ数値になります。
ただしモーター、コンプレッサー、ポンプ、空調機器のような誘導性負荷では、kVAとkWに差が生じます。
kWは実際に使える電力、kVAは設備が受け持つ電気的な容量と整理すると、違いを理解しやすいでしょう。
結論として押さえたい関係
kVAとkWの関係を一言でまとめると、kWはkVAに力率を掛けた値です。
つまり、同じ10kVAの電源でも、力率が1なら10kWを使えますが、力率が0.8なら使える有効電力は8kWになります。
設備容量をkWだけで判断すると、必要な電流容量が足りなくなる可能性があります。
反対に、消費電力量や実際の出力をkVAだけで判断すると、必要以上に大きく見積もることもあります。
機器を選ぶ際は、電源側の定格はkVA、負荷側の必要仕事量はkWとして確認するのが基本です。
両方の数値と力率をセットで見ることで、容量不足や過大設計を避けやすくなります。
kVAの読み方と単位の基礎
続いては、kVAの読み方と単位の基礎を確認していきます。
キロボルトアンペアという読み方
kVAは一般にキロボルトアンペアと読みます。
現場ではケーブイエー、キロブイエーと呼ばれる場合もありますが、正式な意味を理解するにはキロボルトアンペアとして覚えるとよいでしょう。
kはキロを意味し、1,000倍を表す接頭語です。
そのため1kVAは1,000VA、10kVAは10,000VAです。
小規模なACアダプターや小型機器ではVA表記、大型の変圧器や発電機ではkVA表記がよく用いられます。
VとAから成り立つ単位
Vは電圧、Aは電流を示す単位です。
電圧は電気を押し出す力のような役割を持ち、電流は実際に流れる電気の量を表します。
両者を掛け合わせたVAは、交流回路における見かけ上の電力です。
直流回路では電圧と電流の関係が比較的単純で、VAとWは基本的に一致します。
一方で交流回路には位相差があるため、交流設備ではVA、W、varという複数の電力単位を区別する必要があります。
VAとWとvarの役割
交流の電力には、皮相電力、有効電力、無効電力という三つの見方があります。
皮相電力はVA、有効電力はW、無効電力はvarで表します。
無効電力は直接的な仕事にはなりませんが、モーターの磁界をつくるなど、交流機器が動作するために必要な電力です。
この無効電力が増えるほど、同じkWを得るために大きなkVAが必要となります。
| 電力の種類 | 主な単位 | 意味 | 確認する場面 |
|---|---|---|---|
| 皮相電力 | VA、kVA | 電圧と電流から見た全体の容量 | 発電機、変圧器、UPS、配線 |
| 有効電力 | W、kW | 実際に仕事へ変わる電力 | 消費電力、出力、電気料金 |
| 無効電力 | var、kvar | 磁界などの形成に関わる電力 | 力率改善、受電設備の管理 |
力率とkVA換算の考え方
続いては、力率とkVA換算の考え方を確認していきます。
力率が示す割合
力率は、皮相電力のうち有効電力として使われる割合を示す値です。
一般には0から1、または0％から100％で表します。
力率が1に近いほど、供給された電力を効率よく有効電力へ変換できている状態です。
力率0.8は、10kVAのうち8kWが有効電力となることを意味します。
力率はkWとkVAを結ぶ重要な指標であり、換算時には必ず確認したい項目です。
有効電力kWは、皮相電力kVA×力率で求めます。
たとえば20kVAの設備で力率0.8なら、20×0.8＝16kWです。
皮相電力kVAを求める場合は、kW÷力率で計算します。
kWからkVAへ換算する方法
必要なkWが分かっていて電源容量を求めたい場合は、kWを力率で割ります。
たとえば負荷が12kW、力率が0.8なら、12÷0.8＝15となり、必要な皮相電力は15kVAです。
ただし実務では計算結果ぴったりの容量を選ぶのではなく、始動電流、将来の増設、温度条件、連続運転時間なども考慮します。
特にモーター負荷は起動時に大きな電流が流れるため、定常時のkW換算だけでは不十分なことがあります。
カタログの定格出力だけでなく、起動時の電流条件まで確認することが欠かせません。
kVAからkWへ換算する方法
設備の定格がkVAで示されており、どの程度のkWまで使えるかを知りたい場合は、kVAに力率を掛けます。
たとえば30kVAのUPSが力率0.9に対応しているなら、原則として27kWまでの有効電力を扱える計算です。
ただしUPSや発電機では、メーカーが定める最大kWと最大kVAの両方を超えないことが条件になります。
力率の異なる負荷を複数接続する場合、合計kWだけではなく合計kVAも確認する必要があります。
kVAの上限とkWの上限は別々に管理します。
どちらか一方でも定格を超えると、過負荷、保護装置の動作、寿命低下につながるおそれがあります。
三相交流におけるkVA計算
続いては、三相交流におけるkVA計算を確認していきます。
三相三線式の基本式
工場、店舗、ビルの動力設備では、三相200Vや三相400Vが使われることがあります。
三相交流の皮相電力は、線間電圧×線電流×√3で計算します。
√3は約1.732であり、三相交流特有の係数です。
三相200Vで50Aが流れる場合、200×50×1.732＝17,320VAとなるため、およそ17.3kVAです。
計算時に単相の式を使うと大きく誤るため、電源方式の確認から始めましょう。
三相交流の皮相電力は、線間電圧×線電流×√3です。
三相200V、50Aなら約17.3kVAです。
力率0.8の場合の有効電力は、17.3×0.8で約13.9kWとなります。
単相回路との計算上の違い
単相回路では電圧×電流でVAを求めます。
家庭用の100Vや200V機器、小規模な照明回路などでは、この考え方が基本です。
三相回路では三つの相に電力が分かれて供給されるため、√3を用いた計算が必要になります。
また、三相負荷のバランスが悪い場合には、中性線電流や各相の電流値も別途確認しなければなりません。
総kVAだけでなく、各相に電流が偏っていないかを見ることも、安定した設備運用につながります。
モーター負荷での注意点
モーターは代表的な誘導性負荷であり、力率が1より低くなりやすい機器です。
さらに始動直後は定格電流の数倍程度の始動電流が流れることがあります。
ポンプ、送風機、コンプレッサー、搬送装置などを発電機やインバーターで動かす場合は、始動方式も重要です。
直入れ始動、スターデルタ始動、ソフトスターター、インバーター始動では、必要な瞬時容量が変わります。
モーター銘板のkWだけを見ず、定格電流、力率、効率、始動条件を確認することが安全です。
設備選定におけるkVAの確認項目
続いては、設備選定におけるkVAの確認項目を確認していきます。
変圧器と受電設備の容量
変圧器の定格容量は、一般にkVAで表示されます。
これは変圧器が負荷の有効電力だけではなく、流れる電流による発熱や絶縁性能も含めて扱うためです。
負荷合計が100kWであっても、平均力率が0.8なら必要な皮相電力は125kVAとなります。
さらに余裕率を見込み、標準容量の変圧器を選定する流れが一般的です。
契約電力、需要率、負荷率、将来増設の計画も容量決定に影響します。
発電機と非常用電源の定格
発電機はkVA定格とkW定格の両方が示されることが多い機器です。
非常用発電機では、非常時に動かす消防設備、照明、排煙設備、通信設備、ポンプなどの負荷を整理する必要があります。
始動順序を制御して同時投入を避ければ、必要な発電機容量を合理的に抑えられる場合もあります。
一方で、力率の低い負荷や大きな始動電流を考慮しないと、電圧降下やエンジン回転数低下が起こる可能性があります。
発電機の選定では、常時の合計kW、合計kVA、最大始動kVAを分けて確認します。
非常時に確実に起動したい負荷を優先し、メーカーの選定資料と照合することが重要です。
UPSとサーバー機器の容量
UPSは無停電電源装置のことで、停電時にもサーバーやネットワーク機器へ電力を供給する装置です。
UPSの仕様にはkVAとkWが併記されることが多く、両方の上限を守る必要があります。
近年のIT機器は力率改善回路を備え、力率が高い傾向にあります。
それでもサーバーラックの増設、PoE機器、空調設備、バッテリー劣化などを考えると、余裕のない選定は避けたいところです。
UPSは容量だけでなく、バックアップ時間とコンセント構成も同時に確認しましょう。
kVA理解のまとめ
最後に、kVAについて重要なポイントをまとめます。
kVAはキロボルトアンペアと読み、交流設備が扱う皮相電力、つまり電圧と電流から見た容量を表す単位です。
kWは実際に仕事へ使われる有効電力であり、両者は力率によって結び付いています。
基本の関係は、kW＝kVA×力率です。
逆に必要なkVAを求める場合は、kWを力率で割ります。
変圧器、発電機、UPS、受電設備ではkVAを確認し、負荷の消費電力や出力ではkWを確認するという使い分けが基本になります。
三相交流では√3を用いる計算式が必要であり、単相回路とは扱いが異なります。
さらにモーターの始動電流、力率、負荷の偏り、将来の増設まで含めて検討すると、設備の容量不足を防ぎやすくなるでしょう。
仕様書や銘板を見る際は、kVAとkWのどちらが記載されているかを最初に確認し、力率と定格条件を照らし合わせることが大切です。
