物体が落下して地面や他の物体に衝突するとき、どれほどの力が発生するのでしょうか。衝撃力の計算は、安全設計や製品開発において非常に重要な要素となります。
本記事では、自由落下の衝撃力の求め方と衝撃荷重の計算方法を詳しく解説し、運動エネルギーとの関係や落下高さによる影響についても説明していきます。実用的な安全計算の方法まで幅広くご紹介しましょう。
それでは、自由落下の衝撃力について順を追って見ていきましょう。
衝撃力とは何か
それではまず衝撃力とは何かについて解説していきます。
衝撃力の定義
衝撃力とは、物体が衝突したときに瞬間的に発生する大きな力のことです。落下した物体が地面や他の物体に当たって急激に減速する際に生じます。
通常の状態では物体の重さ（mg）だけが働いていますが、衝突時にはこれよりはるかに大きな力が発生するのです。この力の大きさは、落下速度や衝突時の減速時間によって決まるでしょう。
衝撃力は非常に短い時間に集中するため、同じ運動エネルギーでも、衝突時間が短いほど大きな力となります。これが落下事故が危険な理由の一つです。
衝撃力と通常の力の違い
静止している物体には重力mgが働いていますが、衝突時の衝撃力はこれよりはるかに大きくなります。衝撃力は通常の重さの数十倍から数千倍にもなることがあるのです。
【例：1kgの物体の場合】
静止時の力：mg = 1 × 10 = 10 N
1mから落下時の衝撃力：約1000 N（100倍）
10mから落下時の衝撃力：約10000 N（1000倍）
※衝突距離0.01mと仮定
衝撃力が大きくなる要因
衝撃力の大きさに影響する主な要因は以下の通りです。それぞれが衝撃力にどのように影響するかを理解することが重要でしょう。
| 要因 | 影響 | 関係 |
|---|---|---|
| 落下高さ | 高いほど衝撃力大 | 高さに比例 |
| 物体の質量 | 重いほど衝撃力大 | 質量に比例 |
| 衝突時間 | 短いほど衝撃力大 | 時間に反比例 |
| 衝突距離 | 短いほど衝撃力大 | 距離に反比例 |
運動エネルギーと衝撃力の関係
続いては運動エネルギーと衝撃力の関係を確認していきます。
運動エネルギーの計算
落下した物体が持つ運動エネルギーKは、K = (1/2)mv² または K = mgh で計算できます。このエネルギーが衝突時に仕事として消費されるのです。
【運動エネルギーの計算例】
質量2kgの物体が高さ5mから落下した場合
方法1：K = mgh = 2 × 10 × 5 = 100 J
方法2：速度v = √(2gh) = √100 = 10 m/s を使って
K = (1/2)mv² = (1/2) × 2 × 10² = 100 J
このエネルギーが衝突によって短時間で放出されることで、大きな力が発生します。エネルギーが大きいほど、衝撃力も大きくなるでしょう。
仕事とエネルギーの原理
衝突時、物体は力Fを受けながら距離dだけ移動（変形または沈み込み）します。この過程で行われる仕事W = F × dが、運動エネルギーKと等しくなるのです。
したがって、F × d = K より、平均衝撃力 F = K/d = mgh/d という関係が導かれます。この式が衝撃力計算の基本となるでしょう。
【仕事とエネルギーの関係】
運動エネルギー = 衝突時の仕事
mgh = F × d
したがって F = mgh/d
衝突距離の重要性

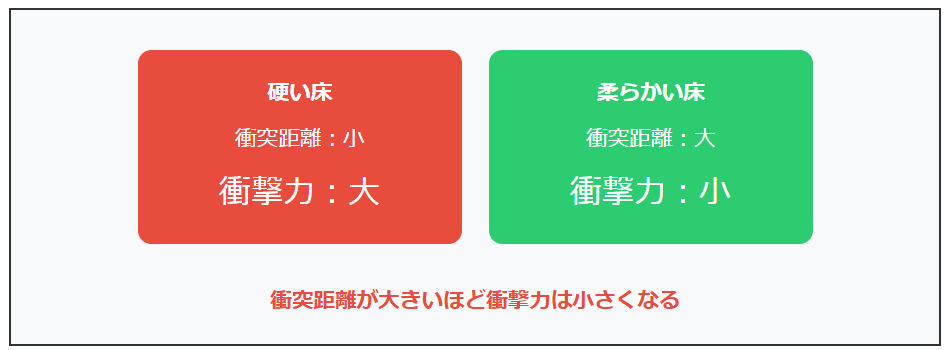

上記の式から、衝突距離dが小さいほど衝撃力Fは大きくなることがわかります。これが衝撃吸収材が重要な理由です。
例えば、同じ運動エネルギー100Jを持つ物体が衝突する場合、衝突距離が0.01mなら衝撃力は10000 N、衝突距離が0.1mなら1000 Nと、10倍の差が生じます。
衝撃力の計算方法
続いては衝撃力の計算方法を確認していきます。
基本的な計算式
平均衝撃力を計算する基本的な式は F = mgh/d です。この式を使えば、質量、落下高さ、衝突距離から衝撃力が求められます。
【計算例1】質量5kgの物体が高さ2mから落下し、地面に当たって0.01m沈み込んだ。平均衝撃力を求めよ。（g = 10 m/s²）
【解答】
F = mgh/d = (5 × 10 × 2) / 0.01
= 100 / 0.01 = 10000 N
答え：10000 N（物体の重さの200倍）
この例では、5kgの物体の重さは50 Nですが、衝撃力は10000 Nと200倍にもなります。これが落下事故の危険性を示しているでしょう。
衝突時間を使った計算
衝突距離dの代わりに衝突時間Δtを使って計算することもできます。運動量の変化を使った方法です。
運動量の変化 Δp = mΔv = mv（落下後の速度がvで、衝突後は0）に対して、力積 F × Δt = Δp より、F = mv/Δt となります。
【計算例2】質量2kgの物体が速度10 m/sで衝突し、0.01秒で停止した。平均衝撃力を求めよ。
【解答】
F = mv/Δt = (2 × 10) / 0.01
= 20 / 0.01 = 2000 N
答え：2000 N
最大衝撃力と平均衝撃力
実際の衝突では、衝撃力は一定ではなく時間とともに変化します。平均衝撃力は全体の平均値、最大衝撃力は瞬間的なピーク値です。
多くの場合、最大衝撃力は平均衝撃力の1.5〜2倍程度になります。安全設計では最大衝撃力を考慮する必要があるでしょう。
| 項目 | 平均衝撃力 | 最大衝撃力 |
|---|---|---|
| 定義 | 衝突全体の平均値 | 瞬間的なピーク値 |
| 計算 | F = mgh/d | 平均の1.5〜2倍 |
| 使用場面 | エネルギー計算 | 安全設計 |
落下高さと衝撃力の関係
続いては落下高さと衝撃力の関係を確認していきます。
高さに比例する衝撃力
衝撃力の式 F = mgh/d から、衝撃力は落下高さhに比例することがわかります。高さが2倍になれば衝撃力も2倍になるのです。
【高さと衝撃力の関係例】
質量1kg、衝突距離0.01mの場合（g = 10 m/s²）
高さ1m：F = (1 × 10 × 1) / 0.01 = 1000 N
高さ2m：F = (1 × 10 × 2) / 0.01 = 2000 N
高さ5m：F = (1 × 10 × 5) / 0.01 = 5000 N
高さ10m：F = (1 × 10 × 10) / 0.01 = 10000 N
実用的な高さと危険度
実際の状況での落下高さと危険度の関係を理解することは、安全管理において重要です。
| 落下高さ | 到達速度 | 危険度 | 対策 |
|---|---|---|---|
| 0.5m | 約3 m/s | 低 | 注意 |
| 2m | 約6 m/s | 中 | 墜落防止器具必須 |
| 5m | 約10 m/s | 高 | 厳重な安全対策 |
| 10m以上 | 14 m/s以上 | 極めて高 | 立入禁止など |
衝撃力の倍率
衝撃力が物体の重さの何倍になるかを示す「衝撃力倍率」は、倍率 = F/(mg) = h/d で計算できます。
例えば、高さ5mから落ちて0.01m沈み込む場合、倍率 = 5/0.01 = 500倍となります。つまり、衝撃力は物体の重さの500倍になるのです。
労働安全衛生規則では、2m以上の高所作業では墜落制止用器具の使用が義務付けられています。これは2mでも十分な衝撃力が発生し、危険だからです。
安全計算への応用
続いては安全計算への応用を確認していきます。
保護具の設計
ヘルメットや安全靴などの保護具は、衝突距離を大きくして衝撃力を減少させる仕組みになっています。
【ヘルメットの例】
1kgの物体が2mの高さから頭部に落下
ヘルメットなし（d = 0.005m）：F = 20/0.005 = 4000 N
ヘルメットあり（d = 0.02m）：F = 20/0.02 = 1000 N
衝撃力が1/4に軽減される
床材の選定
転倒時の衝撃を軽減するため、保育園や介護施設では柔らかい床材が使用されます。衝撃力計算に基づいた選定が行われるのです。
【床材の比較】
体重60kgの人が0.5mの高さから転倒
コンクリート床（d = 0.002m）：F = 300/0.002 = 150000 N
クッション床（d = 0.02m）：F = 300/0.02 = 15000 N
10倍の差が生じる
落下物対策
建設現場での落下物対策では、想定される最大衝撃力を計算し、それに耐えられる防護設備を設置します。
【防護ネットの設計例】
5kgの工具が10m落下する可能性
運動エネルギー：K = 5 × 10 × 10 = 500 J
ネットの伸び0.5mと仮定
必要強度：F = 500/0.5 = 1000 N以上
安全率を考慮して2000〜3000 N耐えられる設計
まとめ
自由落下の衝撃力は F = mgh/d で計算でき、運動エネルギーを衝突距離で割った値となります。衝撃力は落下高さに比例し、衝突距離に反比例するため、衝突距離が小さいほど大きな力が発生します。
物体の重さの数十倍から数千倍の衝撃力が発生することもあり、2mの高さでも危険な衝撃となります。安全設計では衝突距離を大きくする工夫が重要で、ヘルメットや衝撃吸収材などがこの原理を利用しているのです。
衝撃力の計算は労働安全や製品設計において不可欠な技術であり、適切な安全対策を講じるための基礎となります。
