銅の比熱は？値の特徴と金属ごとの比較を解説！（無酸素銅）

銅は電線、放熱板、配管、熱交換器、調理器具など、熱と電気を扱う幅広い分野で使われる金属です。

設計や材料選定では熱伝導率に注目されがちですが、温度がどの程度変化しやすいかを知るには比熱も欠かせません。

とくに無酸素銅は高純度な銅材として知られ、電子部品や真空機器、精密用途でも採用されています。

この記事では、銅の比熱の基本値、温度による変化、ほかの金属との違い、無酸素銅を扱う際の確認点をわかりやすく解説します。

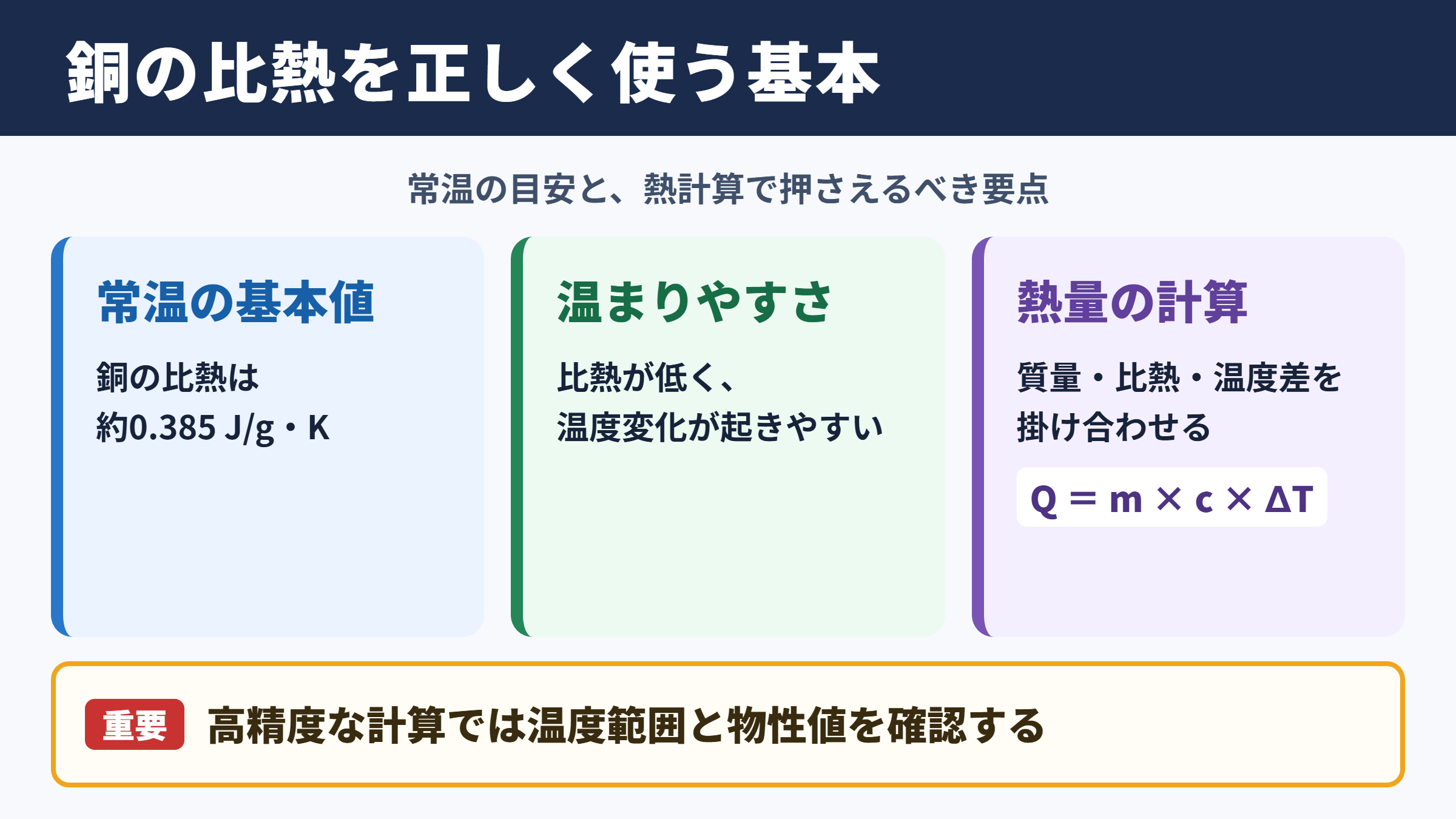

銅の比熱の基本値と結論

それではまず、銅の比熱の基本値と、実務で押さえたい結論について解説していきます。

常温における銅の比熱

常温付近における銅の比熱は、一般に約0.385J毎g毎Kとして扱われます。

単位をkg基準に直すと約385J毎kg毎Kであり、温度を1K上げるために必要な熱量を表した数値です。

Kはケルビンですが、温度差を考える場面では摂氏温度の差と同じ大きさで計算できます。

つまり、1kgの銅を20℃から21℃へ上げるには、およそ385Jの熱量が必要になる考え方です。

材料データでは0.38J毎g毎K、0.385J毎g毎K、0.39J毎g毎Kなどの表記も見られます。

これらの差は、測定温度、純度、規格上の丸め方、採用している資料の条件によるものです。

比熱が示す温まりやすさ

比熱が小さい材料は、同じ質量に同じ熱量を与えた場合、温度が上がりやすい傾向があります。

銅は水やアルミニウムと比べると比熱が低く、熱を受けた際に比較的温度変化が起きやすい金属です。

一方で、銅には非常に高い熱伝導率という特長があります。

局所的に加わった熱をすばやく周囲へ広げるため、部品全体としては熱が一点にこもりにくい性質も持ちます。

比熱の低さと熱伝導率の高さは、別の性能指標です。

両方を分けて考えることで、ヒートシンク、バスバー、銅板、銅管の温度挙動をより正確に見積もれます。

熱量計算に使う基本式

銅が受け取る熱量は、質量、比熱、温度差を掛け合わせることで算出できます。

たとえば100gの銅を10℃上昇させる場合、100×0.385×10で約385Jとなります。

ただし実際の加熱では、空気への放熱、治具への熱移動、表面酸化膜、加熱時間などの影響を受けます。

計算結果は理想条件での必要熱量と考え、装置の設計では余裕を見込むことが大切でしょう。

無酸素銅の比熱と材料特性

続いては、無酸素銅の比熱と材料特性を確認していきます。

無酸素銅の概要

無酸素銅は、酸素含有量を低く抑えて製造される高純度の銅です。

JISでは無酸素銅としてC1020がよく知られ、電気伝導性、熱伝導性、加工性を重視する用途で使われます。

一般的なタフピッチ銅と比較すると、水素雰囲気や真空環境に関係する用途で選定されることがあります。

ただし無酸素銅という名称だけで、すべての物性が大幅に異なるわけではありません。

比熱については、常温域では純銅の代表値である約0.385J毎g毎K前後を実用的な目安にできます。

純度と比熱の関係

金属の比熱は、元素の種類だけで決まるものではなく、不純物、合金元素、結晶構造、温度などにも左右されます。

無酸素銅は純度が高いため、銅本来の物性に近い値を示しやすい材料です。

しかし、わずかな成分差だけを理由に、常温での比熱が大きく変わると判断するのは適切ではありません。

むしろ実務では、質量、形状、表面積、接触部の熱抵抗、周囲温度のほうが温度上昇に大きく影響する場合もあります。

熱解析を行う際は、材料名だけで値を固定せず、対象製品の仕様書や信頼できる物性表に基づいて設定する姿勢が必要です。

無酸素銅が使われる場面

無酸素銅は、半導体製造装置、真空装置、加速器部品、高周波部品、電極、導電部品などで検討されます。

熱を効率よく逃がしながら、電気抵抗を抑えたい場面では特に相性のよい材料でしょう。

銅製ヒートシンクでは、高い熱伝導率によって発熱源から熱を広げ、比熱によって短時間の熱入力に対する温度上昇量を見積もれます。

短時間の熱変動を見るなら比熱、定常状態の熱の流れを見るなら熱伝導率という整理が役立ちます。

両者を併用して評価することが、無酸素銅の性能を活かす近道です。

金属ごとの比熱比較

続いては、銅と代表的な金属の比熱比較を確認していきます。

代表金属の比熱一覧

下表は常温付近でよく参照される代表値の目安です。

温度や材質記号、純度によって変動するため、設計値として使う際には個別資料で再確認してください。

材料	比熱の目安	J毎kg毎Kの目安	特徴
無酸素銅	約0.385J毎g毎K	約385	熱伝導率と電気伝導率が高い
純銅	約0.385J毎g毎K	約385	無酸素銅の比較基準となる材料
黄銅	約0.37から0.39J毎g毎K	約370から390	銅と亜鉛を主成分とする合金
アルミニウム	約0.90J毎g毎K	約900	銅より大きく温度変化が緩やか
鉄	約0.45J毎g毎K	約450	鋼種によって差が生じる
ステンレス鋼	約0.50J毎g毎K	約500	合金組成による幅がある
亜鉛	約0.39J毎g毎K	約390	銅に近い温度変化の目安
鉛	約0.13J毎g毎K	約130	小さい熱量で温度が変わりやすい
ニッケル	約0.44J毎g毎K	約440	耐食用途や合金材料で重要

銅の比熱は、鉄やステンレス鋼よりやや低く、アルミニウムの半分以下です。

そのため同じ重量の材料を同じだけ加熱したとき、銅はアルミニウムより温度が上昇しやすいと考えられます。

アルミニウムとの違い

アルミニウムは銅より比熱が大きく、同じ質量なら熱を受けても温度変化が小さくなりやすい素材です。

一方、銅は密度が約8.9g毎cm三乗であり、アルミニウムの約2.7g毎cm三乗よりかなり大きい値です。

そのため、同じ体積の部品として比べると、銅は質量が大きくなります。

体積基準で蓄えられる熱量を検討する場合、比熱だけでは比較できません。

比熱と密度を掛け合わせた体積比熱を見ると、部品サイズが同じときの熱容量を考えやすくなります。

鉄やステンレスとの違い

鉄やステンレス鋼の比熱は銅より少し大きい傾向ですが、熱伝導率には大きな差があります。

銅は熱を広げる能力が高く、鉄やステンレス鋼は局所的な熱が移動しにくい材料です。

したがって、発熱部の近くで温度ピークを下げたい場合には、銅板や銅箔を組み合わせる方法が有効になることがあります。

反対に、熱を伝えにくくしたい断熱寄りの設計では、銅の高い熱伝導性が不利に働く可能性もあります。

材料比較では比熱の数値だけでなく、用途に対して熱をためたいのか、逃がしたいのかを先に整理しましょう。

温度変化による比熱の特徴

続いては、温度変化による銅の比熱の特徴を確認していきます。

常温域での扱い方

20℃前後から数十℃程度の常温域では、銅の比熱を一定値として近似できる場面が多くあります。

日常的な放熱設計、加熱時間の概算、簡易的な熱収支であれば、0.385J毎g毎K前後の採用で大きく外れにくいでしょう。

ただし、温度差が大きい装置や、許容温度の幅が狭い精密部品では、一定値として扱う誤差を確認する必要があります。

物性値は測定温度とセットで読むことが、材料データを正しく使う基本です。

低温域での変化

銅を低温環境で使用する場合、比熱は常温と同じ値のままではありません。

一般に金属の比熱は低温になるほど小さくなり、極低温では温度による変化が顕著になります。

液体窒素温度付近、さらに低い温度の冷却装置、超伝導関連設備などでは、常温の代表値をそのまま当てはめると誤差が大きくなるおそれがあります。

無酸素銅は低温機器でも利用されるため、低温比熱、熱伝導率、残留抵抗比などの情報を組み合わせて評価することが重要です。

高温域での変化

加熱炉、溶接周辺、ろう付け工程、連続通電による発熱などでは、銅材が高温になる場合があります。

高温域では比熱の変化に加え、熱伝導率、表面からの放射、酸化、強度低下、熱膨張も無視できません。

とくに銅は熱伝導が速いため、熱源から離れた位置にも温度が広がりやすい特徴があります。

高温の熱量計算を行うなら、開始温度と終了温度の中間に近い物性値を使うか、温度ごとの比熱を積算する方法が適しています。

比熱を使った熱設計の考え方

続いては、比熱を使った熱設計の考え方を確認していきます。

加熱に必要な時間の概算

ヒーターで銅ブロックを加熱する場合、必要熱量をヒーター出力で割ることで、理想的な加熱時間を概算できます。

たとえば500gの銅を30℃上昇させるには、500×0.385×30で約5775Jが必要です。

出力100Wのヒーターがすべて銅に熱を渡せると仮定すれば、約58秒という計算になります。

実際には熱損失があるため、必要時間はこれより長くなるでしょう。

断熱材の有無、固定治具の材質、接触面積、風の有無まで確認すると、実測値に近づけられます。

短時間の発熱への対応

パルス電流や瞬間的な摩擦熱など、短時間で熱が加わる場面では、材料の熱容量が温度上昇を左右します。

銅部品の熱容量は、質量×比熱で求められます。

部品を厚くしたり、熱容量の大きい銅ブロックを近接配置したりすると、一時的な温度上昇を抑える設計につながります。

ただし重量、コスト、加工性、組み込みスペースとの両立が必要です。

熱を一時的に受け止める設計と、熱を外部へ逃がす設計は、役割が異なります。

熱伝導率との組み合わせ

比熱は温度がどれだけ変わるかを見る指標であり、熱伝導率は熱がどれだけ移動しやすいかを見る指標です。

銅の熱設計では、この二つを同時に扱う場面が多くあります。

たとえばCPU用の銅製ベースプレートは、発熱をすばやく面方向へ拡散させ、一定の熱容量によって短時間の温度変動を緩和します。

その後、フィン、ファン、冷却水、筐体などを通じて熱を外へ放出する流れです。

銅の比熱だけを見ても、放熱性能全体は判断できません。

比熱データを確認する際の注意点

続いては、比熱データを確認する際の注意点を確認していきます。

単位の取り違え

比熱ではJ毎g毎KとJ毎kg毎Kの取り違えが起こりやすく、計算結果が1000倍ずれる原因になります。

0.385J毎g毎Kは385J毎kg毎Kと同じ値を示します。

質量をgで入力するなら前者を、kgで入力するなら後者を使う必要があります。

表計算ソフトや熱解析の入力欄では、どちらの単位系かを最初に確認しましょう。

数値だけでなく単位まで含めて転記することが、計算ミスの防止につながります。

材料規格と状態の違い

銅材には無酸素銅、タフピッチ銅、りん脱酸銅、黄銅、青銅など、多様な種類があります。

さらに板、棒、管、箔、焼なまし材、加工硬化材といった製品状態も異なります。

比熱は大きく外れないこともありますが、熱伝導率や電気伝導率、密度、表面状態は用途によって無視できない差になります。

材料記号がC1020なのか、別の銅合金なのかを明確にしてからデータを参照することが大切です。

カタログ値と実測値の使い分け

初期検討では、代表的なカタログ値を使用して熱量の規模感を把握できます。

一方、量産設備や安全性に関わる機器、温度制御が厳しい工程では、実測や詳細解析が必要になる場合があります。

実機ではネジ、接着剤、グリス、絶縁材、空気層などが熱抵抗となり、銅単体の計算通りには動きません。

測定結果と計算結果を比較し、差が大きい場合は境界条件を見直す流れが有効です。

比熱の値は設計の出発点として使い、最終判断は実際の使用条件に合わせて行うとよいでしょう。

銅の比熱に関するまとめ

銅の比熱は、常温で約0.385J毎g毎K、または約385J毎kg毎Kが代表的な目安です。

無酸素銅も常温域ではこの値に近いものとして扱えますが、精密な計算では材料仕様と温度条件の確認が欠かせません。

銅はアルミニウムより比熱が低い一方、熱伝導率と密度が高いという特徴があります。

そのため、温度上昇の計算では比熱だけでなく、質量、体積、熱伝導率、放熱条件を合わせて考える必要があります。

低温域や高温域では比熱の温度依存性も大きくなるため、常温の一定値をそのまま使うことには注意が必要でしょう。

銅の比熱を正しく理解すると、加熱時間の見積もり、発熱部品の温度対策、無酸素銅の材料選定が進めやすくなります。
